1 689 989 067 2017-12-08| Robert Bosch GmbH
258 | EPS 708 | Tuoteselostefi
3.5.2 Testaustila EPS 708
458846-0
2_
Ko
3
19
18
17
16
15
14
11
6
5
4
n
X27
B9
B10
Y8
Y7
Y6
1
2
13
12
10

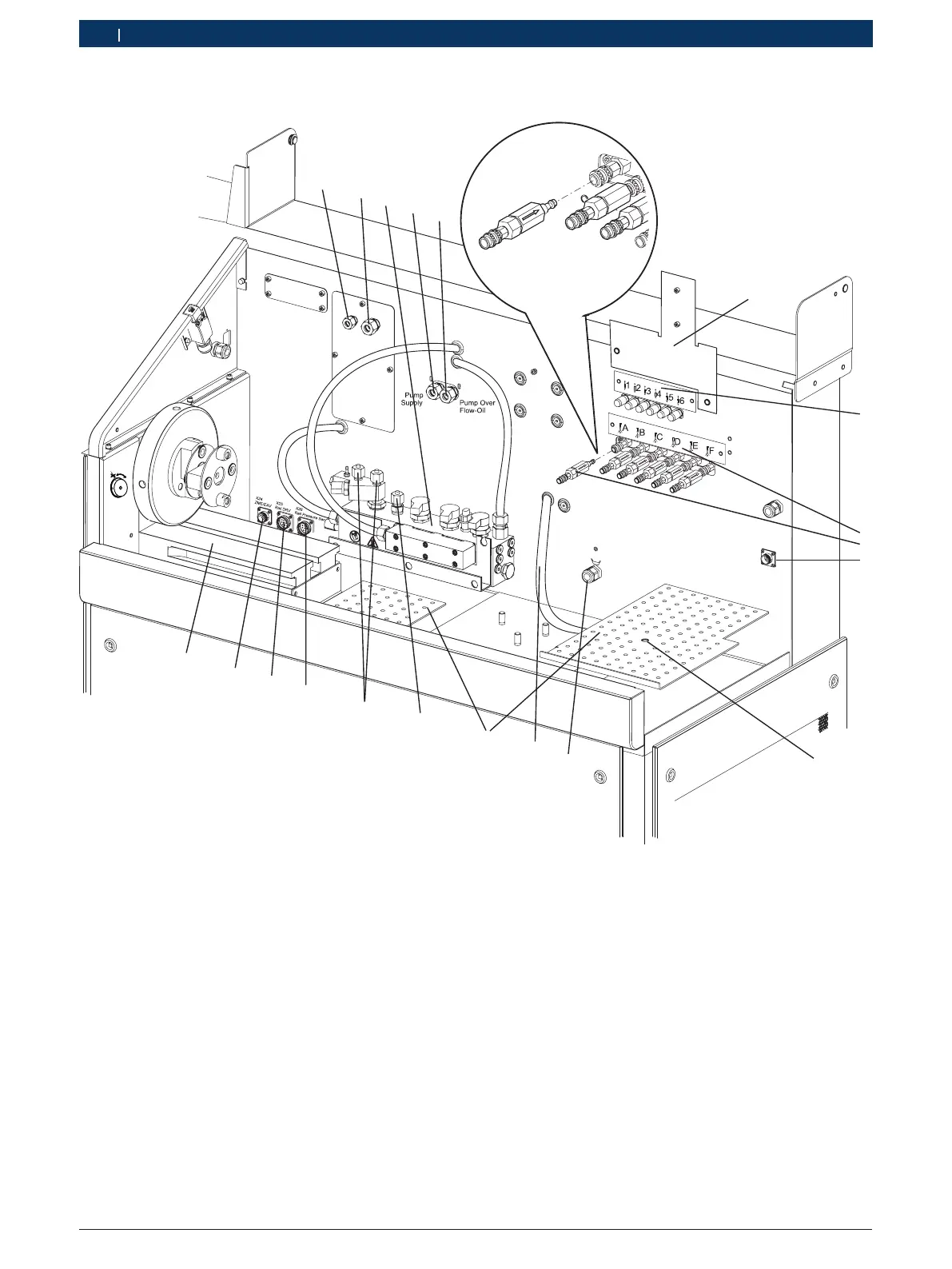

Kuva 2: Testaustila
1 Voiteluöljyn tuloliitäntä
1)
2 Voiteluöljyn poistoliitäntä
1)
3 Korkeapainevaraaja (pää-rail)
4 Testausöljyn syöttö Common Rail -pumppuun
5 Testausöljyn poisto Common Rail -pumpusta
6 Pidinlevy, CRI 800
7 Paluuvirtausmäärä - CRI/CRI pietsomallit
8 CRI/CRI-pietsoinjektorien ruiskutus + tulosuodatin
9 CRI 800 -liitäntä (X27)
10 CRI-pietsoinjektorit: kiinnitysaukko paluuvirtauslaitteelle
11 Paluuvirtausliitäntä testausöljysäiliöön
12 Letku (testausöljyn paluuletku, CP3.4)
2)
13 Laskutasolevyt
14 Korkeapaineliitäntä CRI/CRI-pietsoinj. jakoputkelle
15 Korkeapaineliitännät Common Rail -pumpulle
16 Korkeapainevaraajan liitäntäpistoke (X26 rail-painetunnistin)
17 Korkeapainevaraajan liitäntäpistoke (X25 Rail DRV)
18 Liitäntä CR-pumpun ohjaukselle (X24 ZME/EAV)
19 Asennuskisko
1)
Liitännät käytössä vain asennetulla voiteluöljyn syötöllä
(erikoisvaruste)
2)
Liitäntä vain CP3.4:n vaaditulla paluuvirtauspaineella < 10 kPa
