6.8.2 Wymiana filtra przepływomierza
1
2
3
4
458846-16_Ko

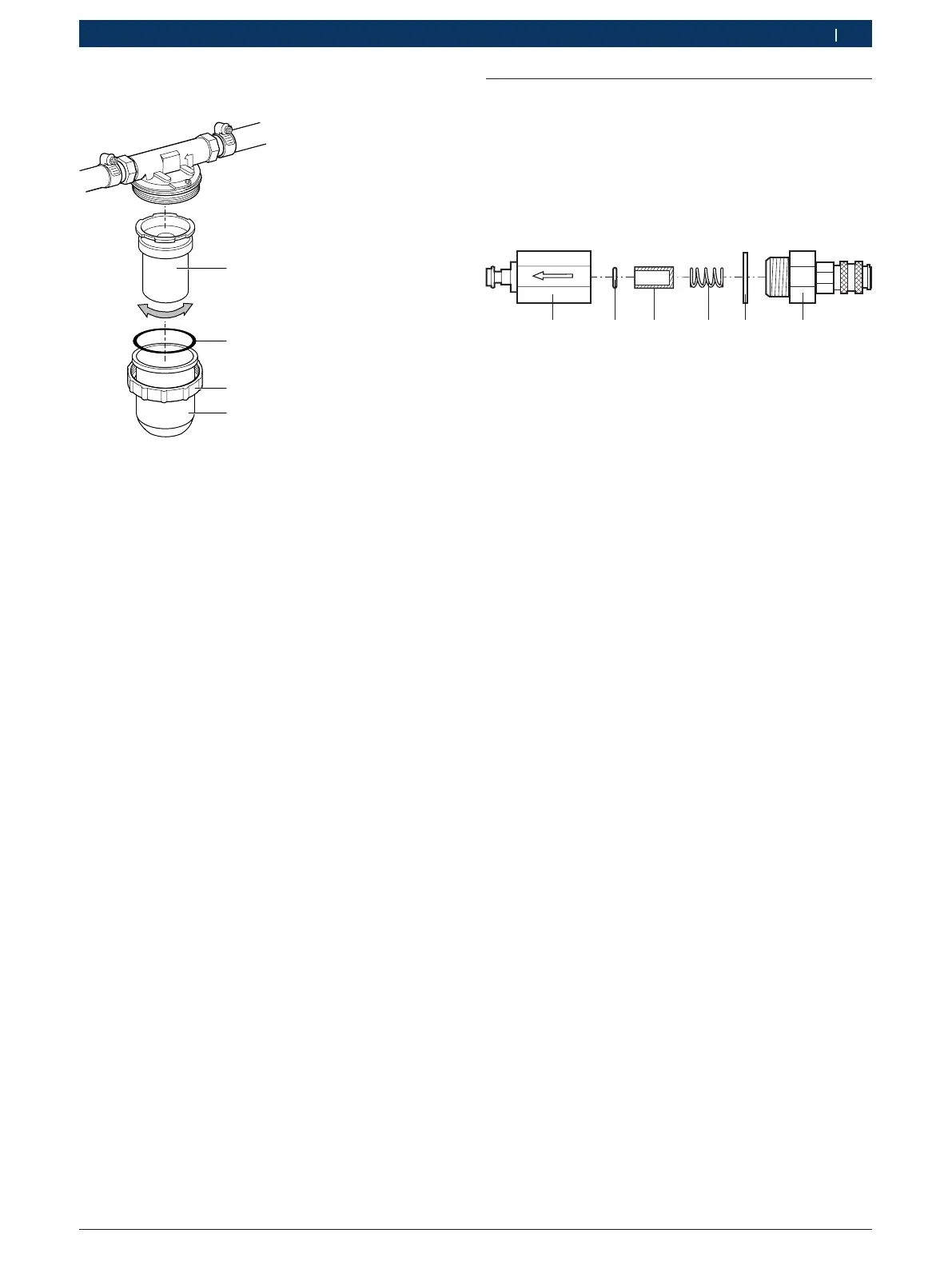

Rys. 24: Filtr przepływomierza
1 Element filtrujący
2 Pierścień uszczelniający
3 Nakrętka złączkowa
4 Obudowa filtra
1. Odkręcić nakrętkę złączkową (rys.24, poz.3) iusu-
nąć ją zobudową filtra (rys.24, poz.4).
2. Wyjąć o-ring (rys.24, poz.2).
3. Odkręcić element filtrujący (rys.24, poz.1) wkie-
runku ruchu wskazówek zegara igo wyjąć.
4. Zutylizować o-ring (rys.24, poz.2) ielement filtrują-
cy (rys.24, poz.1).
5. Włożyć inowy element filtrujący idokręcić go prze-
ciwnie do ruchu wskazówek zegara.
i Podczas montażu zwrócić uwagę na czystość po-
wierzchni uszczelnienia io-ringu.
6. Przymocować obudowę filtra znowym o-ringiem.
Dokręcić ręcznie nakrętkę złączkową. Nie używać
nadmiernej siły.
" Element filtrujący został wymieniony.
6.8.3 Wymiana elementu filtrującego do obiegu
powrotnego pompy
¶ Wymiana filtra: patrz rozdział6.8.2.
6.9 Wymiana elementu filtrującego filtra
wlotowego (np. wtryskiwacz A)
i Osady zanieczyszczeń w filtrze wlotowym są spowo-
dowane głównie niewyczyszczeniem albo niedokład-
nym wyczyszczeniem wtryskiwaczy Common Rail
przed rozpoczęciem testu.
456
Rys. 25: Wymiana elementu filtrującego
1 skrętka
2 uszczelka płaska
3 sprężyna
4 element filtrujący
5 oring
6 skrętka
1. Odłączyć filtr wlotowy od szybkozłączek.
2. Dwoma kluczami narzędziowymi poluzować i cał-
kiem wykręcić skrętki (rys.25, poz. 1 i 6).
3. Wyjąć płaski pierścień uszczelniający, sprężynę,
element filtrujący i oring (rys. 25, poz. 2, 3, 4, 5).
4. Wyjąć płaski pierścień uszczelniający, element
filtrujący i oring.
5. Obie skrętki wyczyścić czystym olejem testowym.
6. Włożyć nowy oring.
7. Włożyć nowy element filtrujący w prawidłowej
pozycji.
8. Założyć nowy płaski pierścień uszczelniający.
9. Włożyć sprężynę.
10. Przykręcić skrętki i dociągnąć je kluczem dynamo-
metrycznym (moment dokręcający = 50 Nm).
" Element filtrujący został wymieniony.
! Filtry wlotowe należy zawsze podłączyć do wejść
dawki wtrysku od A do F (rys. 2, poz. 8) (uważać na
kierunek przepływu przez filtry wlotowe). Nigdy nie
podłączać do komór wtryskowych.
