Bosch EPS 708 - 3.5 Cihazın tanımı; 3.5.1 EPS 708

To Next Page

To Previous Page

1 689 989 067 2017-12-08| Robert Bosch GmbH

412 | EPS 708 | Ürün tarifitr

3.5 Cihazın tanımı

3.5.1 EPS 708

458846-01_Ko

X22

USB

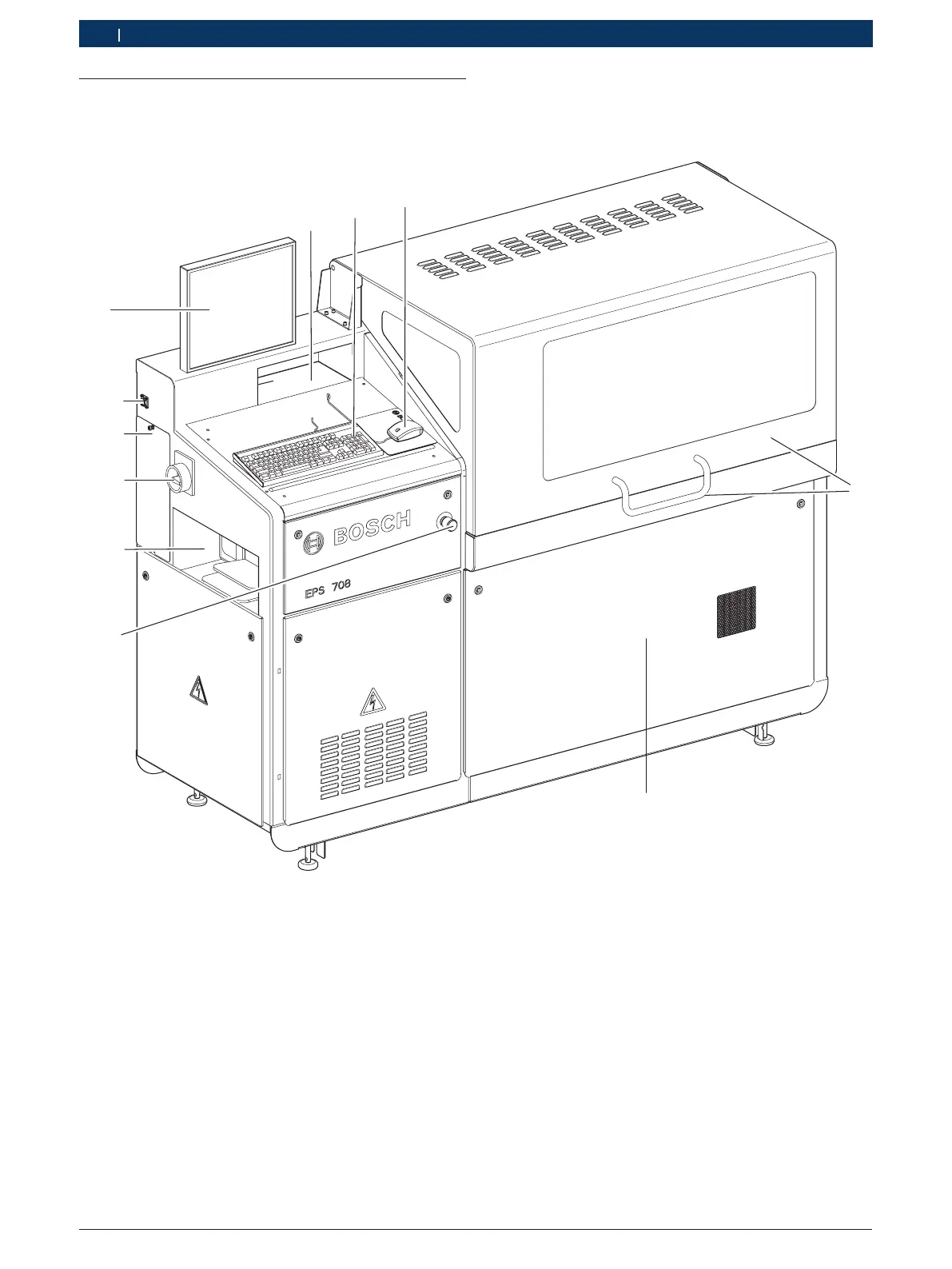

Şek. 1: EPS 708 ünitesinin önden görünümü

1 Saplı koruyucu kapak

2 Sağ ön kapak

3 Acil-Kapat şalteri

4 Yazıcı (özel aksesuardır) için bölme

5 Ana şalter

6 PC kapağı

7 Ağ bağlantısı X20 (LAN)

8 Monitör

9 USB bağlantısı X22

10 Muhafaza gözü

11 Klavye (özel aksesuar)

12 Fare

Ağ bağlantısı için, Phoenix firmasının ağ kablolarını kullanmanızı

öneririz.
