4.6 Common Rail -pumpun liitäntä
Pump
over
Flow-Oil
Pump
Supply
X 24
ZME/EAV
X 25
Rail DRV
X 26
Rail Press
1
4
3
2
7
6
458846-12_
Ko
8
5

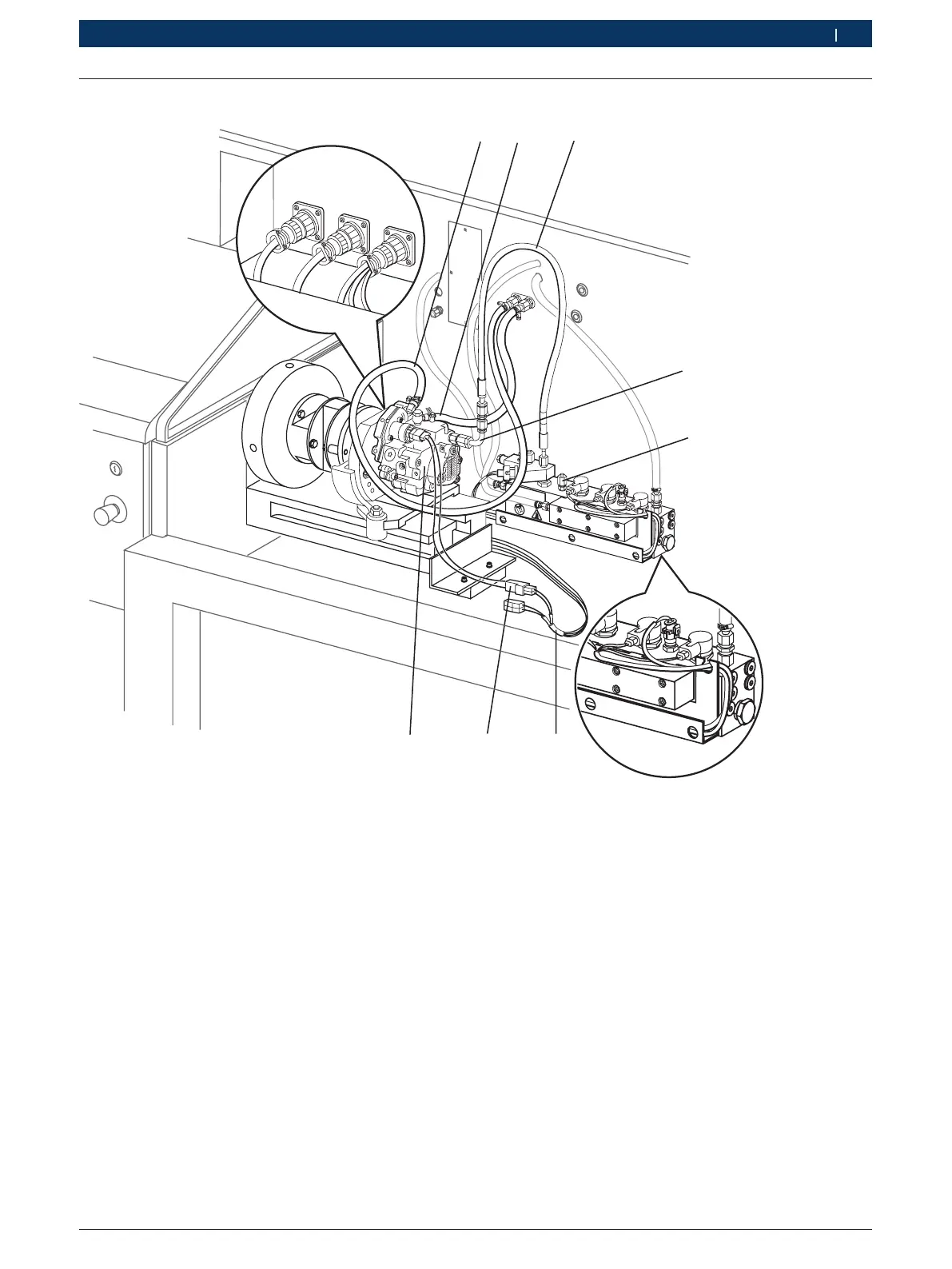

Kuva 11: Common Rail -pumpun liitäntä
1 Letku (testausöljyn tuloliitäntä)
2 Letku (testausöljyn poistoliitäntä)
3 Korkeapaineletku
1)
1 680 712 324
4 Testauspaineputki
1)
1 680 750 123
5 Korkeapaineletkun liitäntä jakoputkeen CRI 846H
6 X24-yhdysjohto 1 684 463 946
7 Adapterikaapeli
8 Common Rail -pumppu
1)
osasarja 1 687 016 064
1. Liitä testausöljyn tulopuolen letku (kuva 11, osa 1)
ja paluuvirtausletku (kuva 11, osa 2) CR-pumpun ko.
liitäntöihin (kuva 11, osa 8).
i CP3.4 vaaditussa paluuvirtapaineessa < 10 kPa, liitä
letku (kuva 2, osa 12).
i Ennen korkeapaineletkujen liittämistä on puhdistet-
tava tiivistyskiila ja tiivistyskartio sekä korkeapaine-
varaajasta että korkeapainepumpusta.
2. Liitä korkeapaineletku 1680712324 (kuva 11,
osa 3) korkeapainevaraajan tuloliitäntään ja
testauspaine putken 1680750123 (kuva11, osa4)
avulla CR-pumpun korkeapaineliitäntään
(kiristystiukkuus = 25Nm – 30Nm).
3. Liitä X24-yhdysjohto 1 684 463 946 (kuva 11, osa6)
X24:ään EPS 708:aan ja adapterijohdon
1 684 460 255 tai 1684460256 (kuva 11, osa 7)
kautta Common Rail-pumpun sähköliitäntään.
4. Tulppaa polttoaineen jakoputken CRI 846H (kuva 11,
osa 5) puoleinen korkeapaineliitäntä kiinni.
" CR-pumppu on nyt liitetty hydraulisesti ja sähköisesti.
