Bosch EPS 708 - 6.6.2 Remplacer le filtre d’arrivée (filtre fin)

1 689 989 067 2017-12-08| Robert Bosch GmbH
Maintenance | EPS 708 | 87 fr
458846-47_Ko
1
2
3

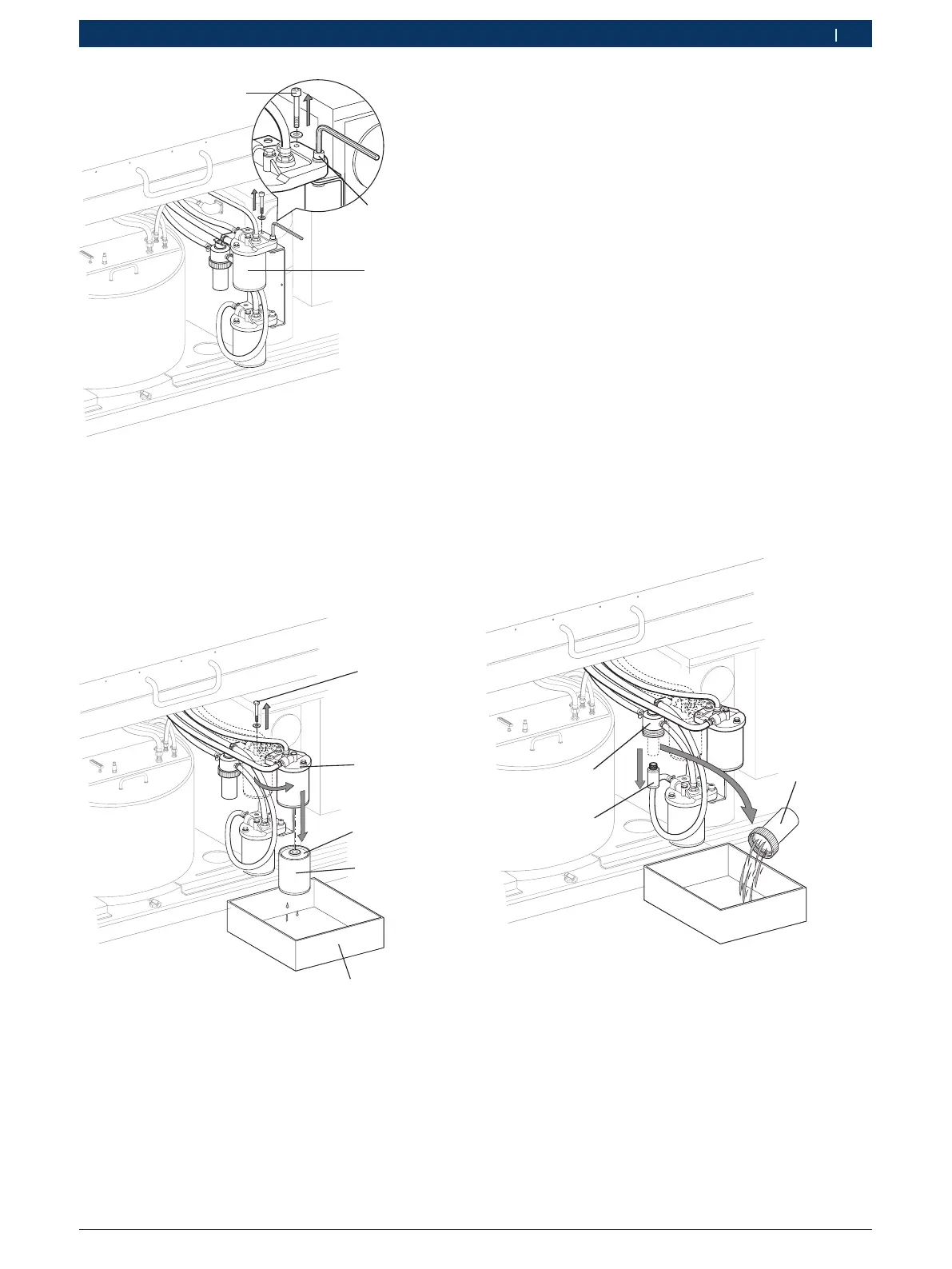

Fig. 17: Dévisser les vis du filtre à huile d’essai
1 Vis à six pans creux avant
2 Filtre à huile d’essai (refroidissement)
3 Vis à six pans creux arrière
8. Desserrer la vis à six pans creux avant (fig. 17,
pos.1) (ne pas la retirer).
9. Retirer la vis à six pans creux arrière (fig. 17,
pos.3).
458846-48_Ko
1
5
4
2
3
Fig. 18: Pivoter le filtre à huile d’essai vers l’extérieur et le retirer
1 Vis du filtre
2 Couvercle du filtre
3 Elément filtrant
4 Filtre à huile d’essai
5 Récipient
10. Pivoter le filtre à huile d’essai vers l’extérieur (voir
fig. 18).
11. Placer un récipient (fig. 18, pos. 5) sous le filtre à
huile d’essai.
12. Retirer la vis du filtre (fig. 18, pos. 1).
i Le filtre à huile d’essai et les flexibles raccordés
au couvercle de filtre sont toujours remplis d’huile
d’essai.
13. Séparer le filtre à huile d’essai (fig. 18, pos. 4) du
couvercle (fig. 18, pos. 2) d’un mouvement rotatif.
14. Verser l’huile d’essai contenue dans le filtre à huile
d’essai dans le récipient et laisser goutter.
15. Retirer l’élément filtrant (fig. 18, pos. 3) du filtre à
huile d’essai et l’éliminer.
16. Placer un nouvel élément filtrant dans le filtre à huile
d’essai.
17. Remplacer le joint du couvercle du filtre. Veiller à
respecter la position de montage correcte.
18. Mettre en place le filtre à huile d’essai sur le cou-
vercle et le serrer à l’aide de la vis (couple de ser-
rage = 15 Nm).
19. Pivoter à nouveau le filtre à huile d’essai vers l’inté-
rieur et le fixer avec les vis à six pans creux.
 Le remplacement du filtre à huile d’essai est ter-
miné.
6.6.2 Remplacer le filtre d’arrivée (filtre fin)
1
2
3
458846-49_Ko
Fig. 19: Remplacer le filtre fin
1 Boîtier du filtre
2 Elément filtrant
3 Couvercle du filtre
1. Placer un récipient sous le filtre fin.
2. Dévisser le boîtier du filtre (fig. 19, pos. 1) du cou-
vercle (fig.19, pos. 3).
3. Basculer l’huile d’essai contenue dans le boîtier de
filtre dans le récipient (voir fig. 19).
4. Dévisser l’élément filtrant (fig. 19, pos. 2) du cou-
vercle du filtre et l’éliminer.
