Obsługa | EPS 708 | 357 pl
4. Wstawić pompę Common Rail z kołnierzem
mocującym do kątownika mocującego (rys. 8, poz. 4)
izamocować.
5. Zamontować kołnierz napędowy (rys. 8, poz. 3) do
wału napędowego pompy Common Rail. Moment
dokręcania nakrętki mocującej: 80 +10 Nm.
6. Ustawić pompę Common Rail na wsporniku
urządzenia EPS 708.
7. Połączyć kołnierz napędowy pompy Common Rail
ze sprzęgłem napędowym i zamocować obydwoma
śrubami mocującymi. Moment dokręcania: 35 ±2 Nm
8. Przykręcić kątownik mocujący obydwoma śrubami
mocującymi do wspornika.
" Pompa Common Rail ze stożkowym połączeniem wał-
ka jest zamocowana.
4.5.2 Pompa Common Rail z połączeniem
sprzęgłem Oldhama
i Do mocowania pompy Common Rail ze sprzęgłem
jest potrzebny dodatkowy kątownik mocujący
1688010 129 (akcesoria dodatkowe).
2
3
5
4
58845-06_Ko
4
6
1

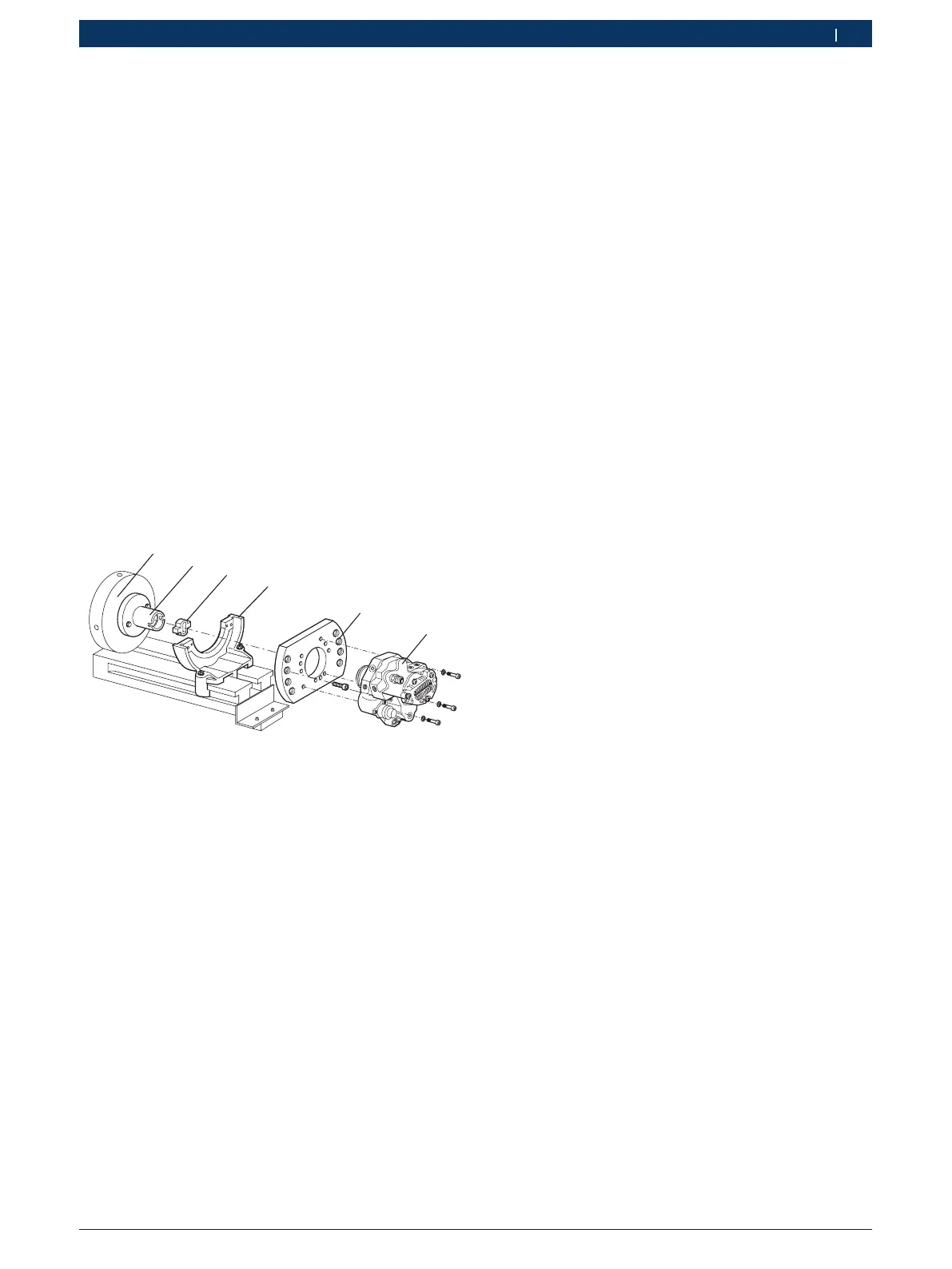

Rys. 10: Pompa Common Rail z połączeniem sprzęgłem Oldhama
1 tarcza zamachowa
2 kołnierz napędowy Oldhama
2)
3 element łączący
2)
4 kątownik mocujący
1)
5 kołnierz mocujący zależny do pompy
2)
6 pompa Common Rail
1)
Wchodzi w zakres akcesoriów dodatkowych
2)
Zakres zestawu akcesoriów CP1, CP3.X (1 687 010 346)
1. Odłączyć sprzęgło mocujące 1 686 401 024
(rys. 8, poz. 2).
2. Przymocować kołnierz napędowy Oldhama
1685702 090 (rys. 10, poz. 2) do tarczy zamacho-
wej (rys. 10, poz. 1) urządzenia EPS 708. Moment
dokręcania śrub mocujących wynosi 95 ±2 Nm.
3. Zamontować kołnierz mocujący (rys. 10, poz. 5) do
pompy Common Rail (rys. 10, poz. 6).
4. Wstawić pompę Common Rail z kołnierzem mocu-
jącym do kątownika mocującego (rys. 10, poz. 4)
izamocować.
5. Oczyścić rowek w kołnierzu napędowym i lekko
nasmarować go olejem.
! Używać tylko elementów łączących (rys. 10, poz. 3),
które nie są zanieczyszczone i/lub uszkodzone.
6. Włożyć element mocujący do rowka kołnierza napę-
dowego.
7. Sprawdzić, czy element łączący porusza się swobod-
nie w rowku. Jeżeli element mocujący zacina się,
należy go wymienić.
8. Ustawić pompę Common Rail na wsporniku urządze-
nia EPS 708.
9. Wsunąć pompę Common Rail w element łączący,
zwracając przy tym uwagę, by element ten dawał się
jeszcze swobodnie poruszać w rowku.
10. Przykręcić kątownik mocujący obydwoma śrubami
mocującymi do wspornika.
11. Jeszcze raz sprawdzić, czy element łączący
przemieszcza się swobodnie.
" Pompa Common Rail z połączeniem sprzęgłem
Oldhama jest zamocowana.
