Bosch EPS 708 - 6.7 Byta filter i högtrycksrailen (Huvudrail)

1 689 989 067 2017-12-08| Robert Bosch GmbH
Renoveringar | EPS 708 | 181 sv
5. Sätt in nytt filterelement i filterhuvudet.
6. Skruva filterhus på filterhuvud.
 Finfiltret har bytats.
i Filter tillflödet (testoljefilter, fig. 14, pos. 4) byts på
samma sätt som beskrivs i kap 6.6.1.
Montera fästvinkel (efter filterbyte) igen.
1. Häng upp fästvinkel (med filtren) på bakre urtagen.
2. Fäst fästvinkel med insexskruv (fig. 15, Pos 1).
3. Fäst kåpan höger fram.
" Filter för tillflöde (testoljefilter och finfilter) och test-
oljefilter för kylning har bytts.
6.7 Byta filter i högtrycksrailen
(Huvudrail)
OBS! – Risk för förbränning genom het yta!
Beröring av högtrycksrailens heta yta
förorsakar svåra brännskador på händerna.
¶ Låt högtrycksrailen svalna.
¶ Använd skyddshandskar.
1. Avsluta alla öppnade användningar.
2. Stäng av datorn via Windows operativsystem.
3. Stäng av EPS 708 med huvudströmbrytaren.
4. Ta bort Common-Rail-pumpen
458846-17_Ko
1
n
B9
B10
Y8
Y7
Y6
X27

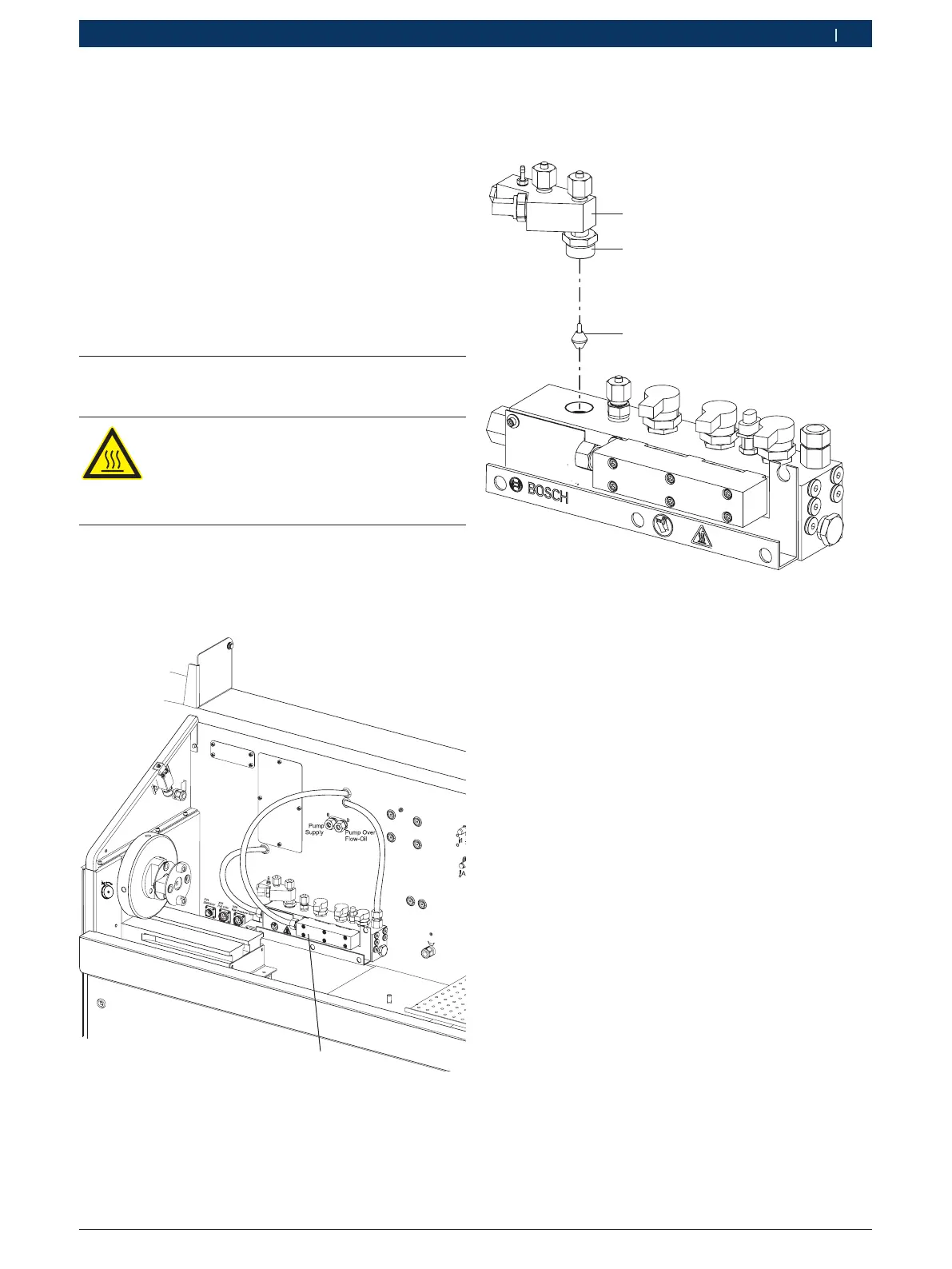

Fig. 20: Provkammare EPS 708
1 Högtrycksrail (Huvudrail)
5. Avlägsna alla slangar och högtrycksslangar på
högtrycksrailen (fig. 20, pos 1).
6. Avlägsna alla elektriska ledningar på högtrycksrailen.
458846-18/K
o
1
2
3
Fig. 21: Filterbyte
1 Förrail
2 Mutter till förrail
3 Filter
7. Lossa muttern (fig.21, pos. 2) till förrailen
(fig. 21, pos. 1) med en skruvnyckel.
8. Ta bort förrailen.
9. Ta bort filtret (fig. 21, pos. 3) ur högtrycksrailen
och lämna in för destruktion.
i Kontrollera, innan det nya filtret byggs in, att tät-
ningsytan i högtrycksrailen och tätningskonan
på filtret är utan smutsrester.
10. Sätt in ett nytt filter i högtrycksrailen.
11. Montera förrrailen på högtrycksrailen.
12. Dra åt förrailens mutter med momentnyckel.
Åtdragningsmoment = 135 Nm.
13. Anslut alla elledningar till högtrycksrailen.
14. Anslut slangarna och högtrycksslangarna till
högtrycksrailen.
" Högtrycksrailen är driftklar.
