Description du produit | EPS 708 | 75 fr
Le flexible haute pression est doté d’un côté d'un écrou
de réduction pouvant être remplacé (voir fig. 6, pos.1).
L'écrou de réduction peut être remplacé en fonction
de la taille du filetage de la sortie haute pression sur la
pompe Common Rail. Si l'écrou de réduction est utilisé,
le visser sur le flexible haute pression et le serrer à
fond. Trois écrous de réduction sont fournis pour les
filetages de dimensions suivantes:
Ecrou de réduction Filetage
1 683 345 065 M12x1,5 – M18x1,5
1 683 345 052 M14x1,5 – M18x1,5
1 683 345 053 M16x1,5 – M18x1,5
Les conduites de pression d'essai coudées
1680750123 permettent le raccordement du flexible
haute pression 1 680 712 324 aux sorties haute pres-
sion difficilement accessibles. L'écrou de réduction
1683345053 (fig. 7, pos.3) doit être utilisé pour
raccorder la conduite de pression d'essai au flexible
haute pression.
458843-03_Pal
32
1
4
FD: 2010-09

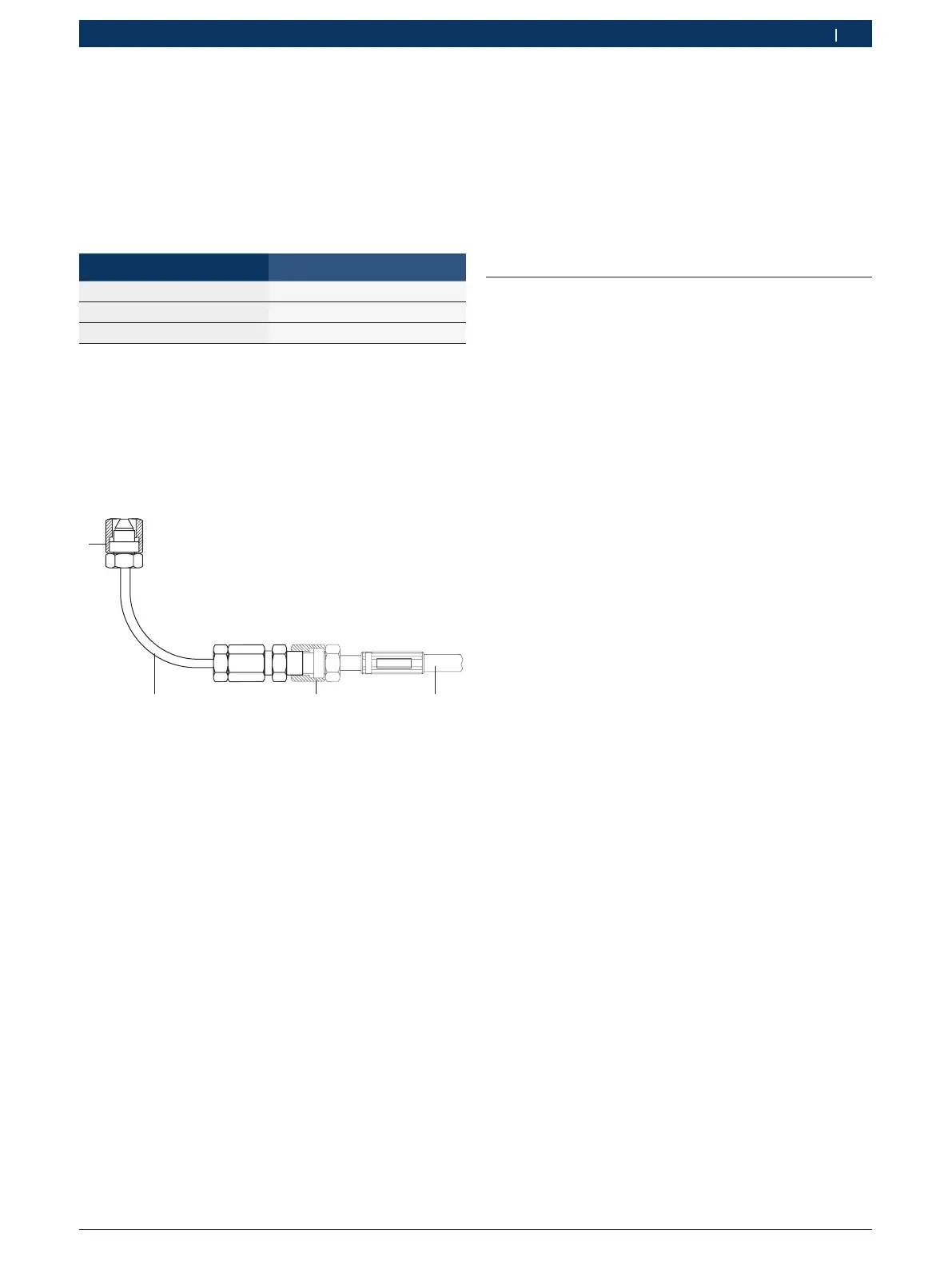

Fig. 7: Conduite de pression d'essai 1 680 750 123
1 Ecrou de réduction
2 Conduite de pression d'essai 1 680 750 123
3 Réduction 1 683 345 053 (M16x1,5 – M18x1,5)
4 Flexible haute pression 1680712324
3.5.8 Alimentation en huile lubrifiante (acces-
soirespécial)
L’alimentation en huile lubrifiante alimente les pompes
Common Rail non lubrifiées par le carburant en huile
lubrifiante pendant le contrôle.
i La notice de montage 1689978558 contient les
informations relatives au montage de l’alimentation
en huile lubrifiante.
3.6 Installation et mise en service
L’EPS 708 ne doit être mis en service que par le service
clients Bosch ou par un SAV agréé. La première mise
en service de l’EPS 708 est décrite dans le document
1689 978 559.
i La mise en place et le raccordement de l’imprimante
(accessoire spécial) sont décrits dans la notice de
montage.
