Bosch EPS 708 - 6.6.2 Byt filter tillflöde (finfilter)

1 689 989 067 2017-12-08| Robert Bosch GmbH
180 | EPS 708 | Renoveringarsv
458846-47_Ko
1
2
3

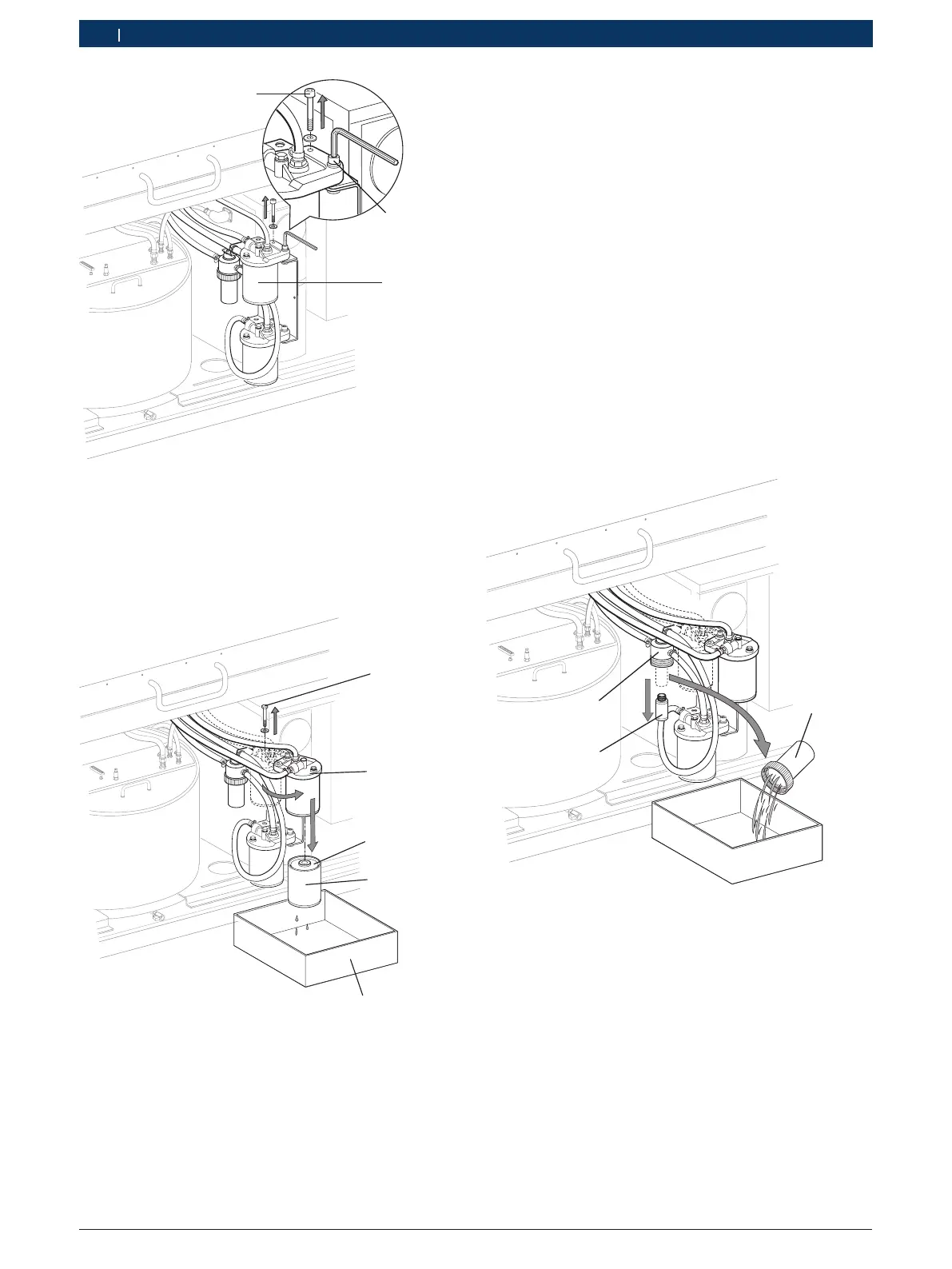

Fig. 17: Lossa testoljefilterskruvarna
1 Främre insexskruv
2 Testoljefilter (kylning)
3 Bakre insexskruv
8. Lossa främre insexskruv (fig. 17, Pos 1) (ta inte
bort).
9. Avlägsna bakre insexskruven (fig. 17, Pos 3).
458846-48_Ko
1
5
4
2
3
Fig. 18: Vrid ut och ta bort testoljefiltret
1 Filterskruv
2 Filterhuvud
3 Filterelement
4 Testoljefilter
5 Behållare
10. Vrid ut testoljefilter (se fig. 18).
11. Ställ behållare (fig. 18, pos. 5) under testoljefiltret.
12. Avlägsna filterskruv (Fig 18, Pos 1).
i Testoljefilter och de anslutna slangledningarna på
filterhuvudet är alltid fyllda med testolja.
13. Lossa testoljefiltret (fig. 18, pos. 4) genom att vrida
på filterhuvudet (fig. 18, pos. 2).
14. Den i testoljefiltret befintliga testoljan hälls i behål-
laren och låts droppa av.
15. Plocka bort filterelement (fig. 18, pos. 3) ur testolje-
filtret och lämna till sophantering.
16. Sätt in nytt filterelement i testoljefiltret.
17. Byt ut tätningen till filterhuvudet. Observera monte-
ringsläget.
18. Sätt an testoljefiltret mot filtehuvudet och dra fast
med filterskruven (åtdragningsmoment = 15 Nm).
19. Sväng in testoljefiltret igen och fäst med insexskru-
varna.
" Testoljefiltret har bytats.
6.6.2 Byt filter tillflöde (finfilter)
1
2
3
458846-49_Ko
Fig. 19: Byta finfilter
1 Filterhus
2 Filterelement
3 Filterhuvud
1. Ställ behållare under finfilter.
2. Skruva loss filterhus (fig. 19, pos. 1) från filterhuvud
(fig. 19, pos. 3).
3. Häll testolja ur filterhus i behållaren (se fig. 19).
4. Skruva bort filterelement (fig. 19, pos. 2) ur filterhu-
vud och lämna till sophantering.
