6.8 Filter im Hydraulikraum wechseln
¶ An der Rückseite des EPS 708 obere linke Abde-
ckung (Abb. 3, Pos. 7) abnehmen.
Vorsicht – Verletzungsgefahr durch scharfe
Kanten und Grate!
Beim Wechsel der Filter kann durch scharfe
Kanten und Grate Verletzungsgefahr für die
Hände bestehen.
¶ Schutzhandschuhe tragen.
i Nach jedem Filtertausch muss der Hydraulikraum
mit der Abdeckung wieder verschlossen werden.
3
2
1
458846-51_Ko

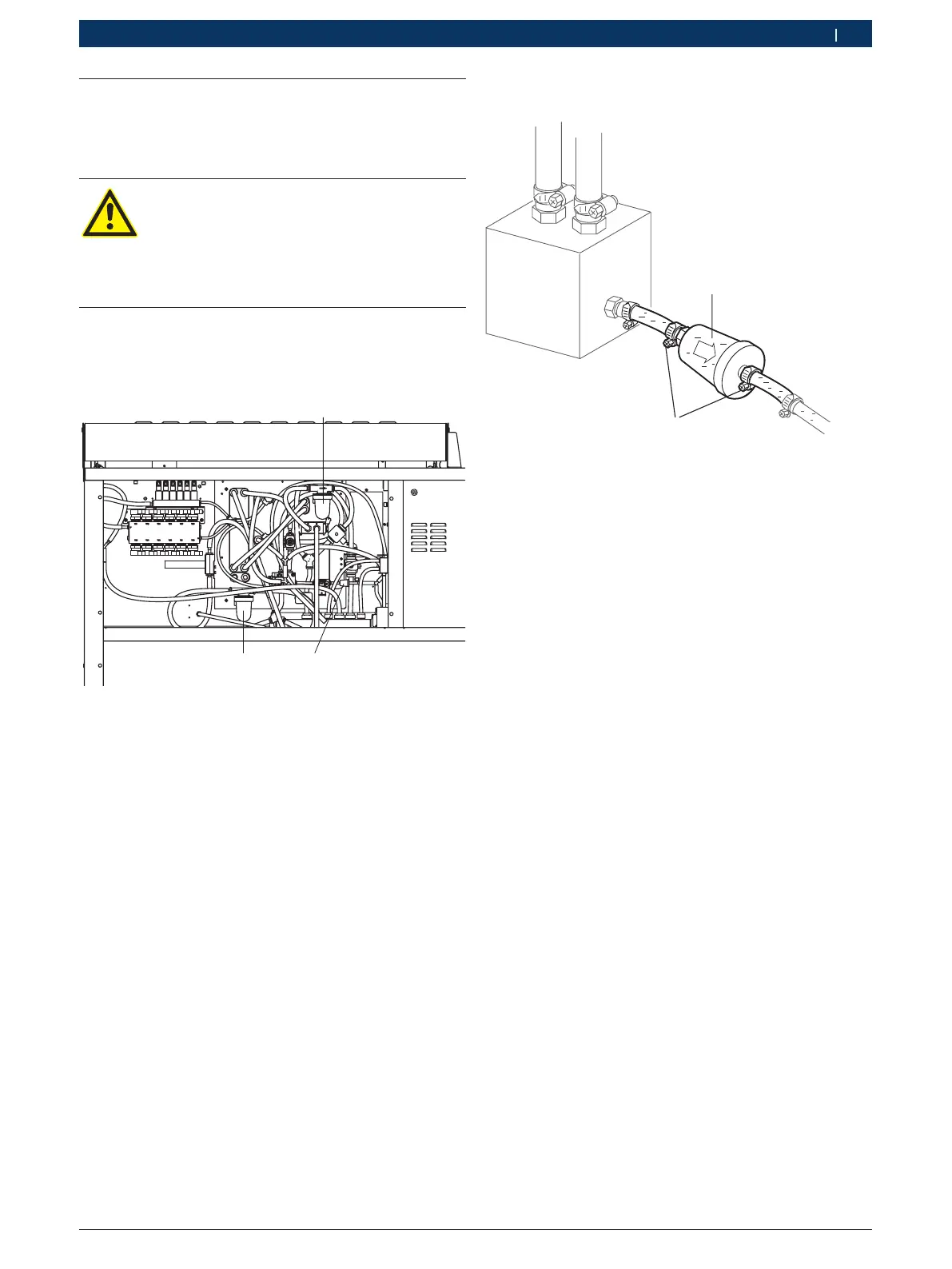

Abb. 22: Hydraulikraum
1 Filter für Pumpenrücklauf
2 Filter Mengenmesser
3 Filter Durchflussmesser
6.8.1 Filter Mengenmesser wechseln
1
2
458846-09_Ko
Abb. 23: Filter Mengenmesser wechseln
1 Filter Mengenmesser
2 Schraubschellen
1. Schraubschellen lösen (Abb. 23, Pos. 2).
2. Schläuche am Filter abziehen (Abb.23, Pos. 1).
3. Filter Mengenmesser entfernen und entsorgen.
4. Schläuche auf den neuen Filter stecken.
5. Schraubschellen wieder festmachen.
" Filter ist gewechselt.
