Bosch EPS 708 - 6.8 Sostituzione del filtro nel vano ­idraulico; 6.8.1 Sostituzione del filtro misuratore quantità

1 689 989 067 2017-12-08| Robert Bosch GmbH
Manutenzione | EPS 708 | 151 it
6.8 Sostituzione del filtro nel vano
idraulico
¶ Smontare la copertura superiore sinistra (fig. 3,
pos.7) sul lato posteriore dell'EPS 708.
CAUTELA – Pericolo di lesioni dovuto a bor-
di e spigoli appuntiti!
Durante la sostituzione dei filtri i bordi e gli
spigoli appuntiti possono provocare lesioni
alle mani.
¶ Indossare guanti protettivi.
i Dopo ogni sostituzione del filtro il vano idraulico
deve essere richiuso con la copertura.
3
2
1
458846-51_K
o

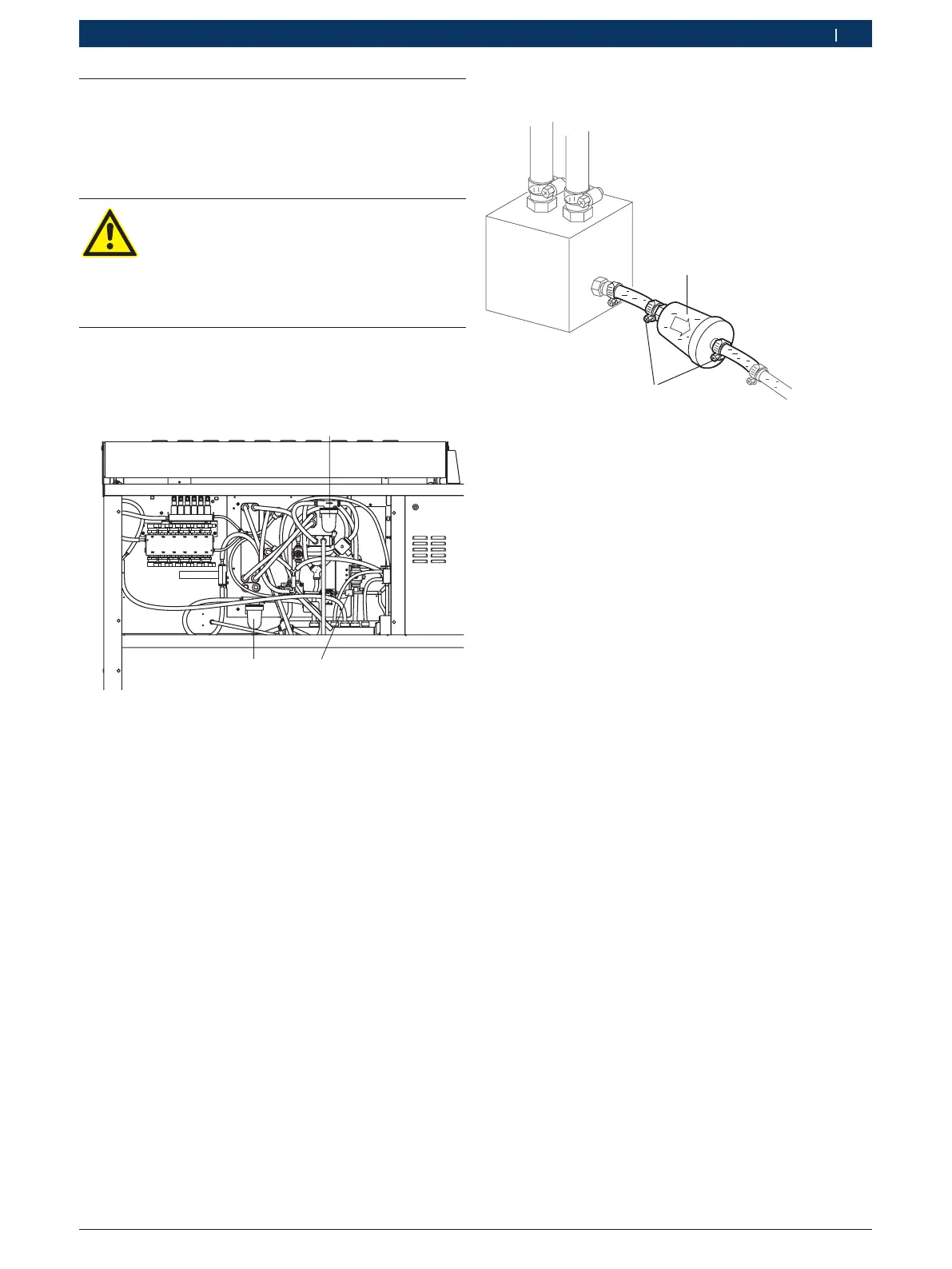

Fig. 22: Vano idraulico
1 Filtro per ritorno pompa
2 Filtro misuratore quantità
3 Filtro flussimetro (KEM
6.8.1 Sostituzione del filtro misuratore quantità
1
2
458846-09_Ko
Fig. 23: Sostituzione del filtro misuratore quantità
1 Filtro misuratore quantità
2 Fascette
1. Staccare le fascette (fig.23, pos. 2).
2. Staccare i tubi flessibili dal filtro (fig.23, pos.1).
3. Rimuovere il filtro misuratore quantità e smaltirlo.
4. Collegare i tubi flessibili al nuovo filtro.
5. Stringere le fascette.
" Il filtro è stato sostituito.
