330 | EPS 708 | Kontrollno
5.5.1 Rengjøring av mengdemåleren
Under monteringsarbeid i hydraulikkrommet
til EPS 708 til må man alltid benytte verne-
briller.
Ved arbeid på EPS 708 må man alltid benytte
vernehansker.
! Ikke korrekt demontering og montering kan påvirke
funksjonene eller målenøyaktigheten til mengdemå-
leren (fig. 12, pos. 1).
i For rengjøring av reguleringsstempelet eller tannhjul-
pumpen er komplett utmontering av mengdemåleren
fra EPS 708 ikke nødvendig.
i Ved demontering av mengdemåleren skilles kontroll-
olje ut. Derfor må en beholder eller kluter plasseres
under mengdemåleren.
1
4
3
958846-52_Ko
2

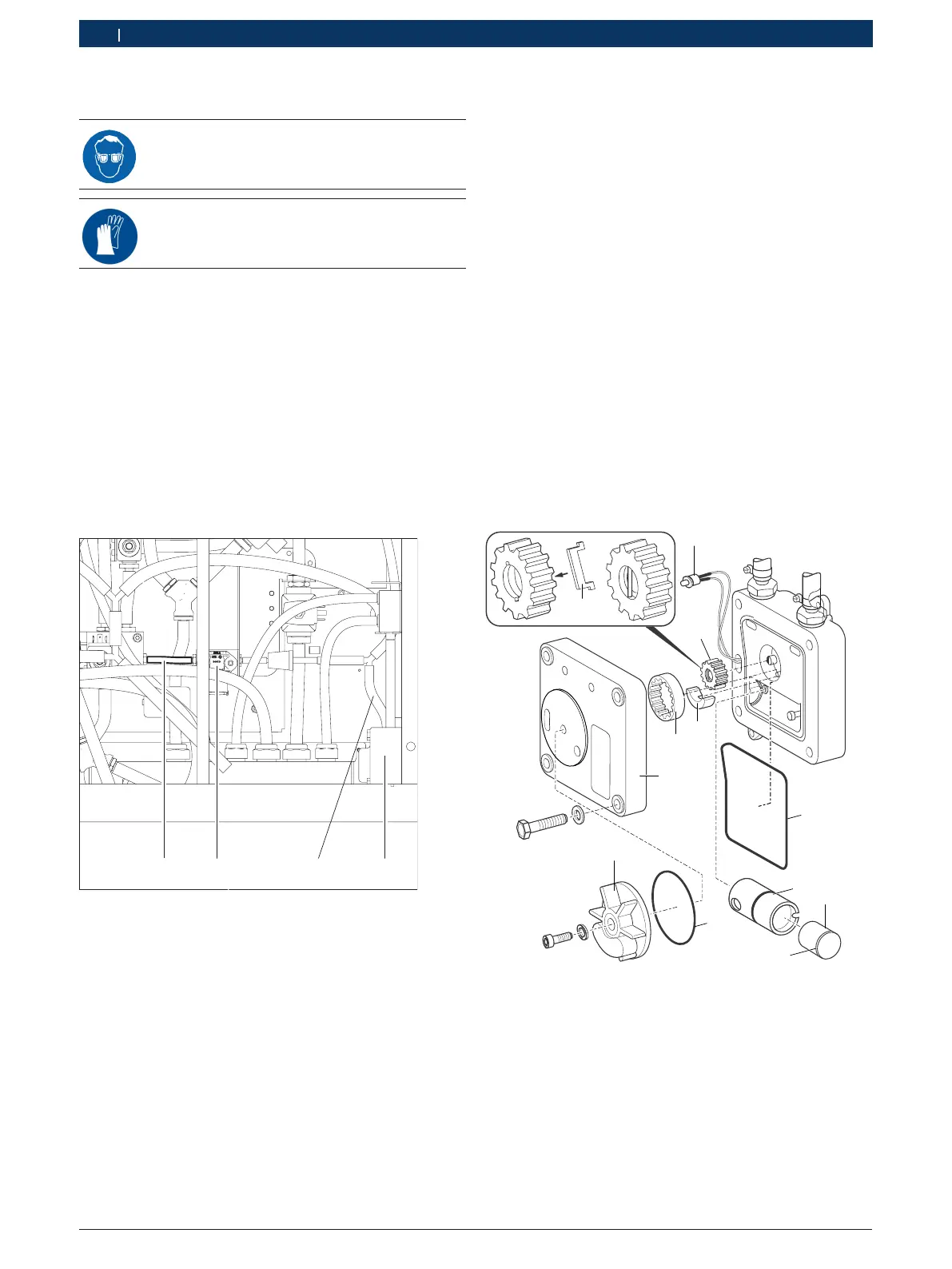

Fig. 12: Hydraulikkrom
1 Mengdemåler
2 Slange (kontrolloljetilførsel)
3 Trykk-temperatur-sensor
4 Slange
! Ta ved demontering og montering av mengdemåleren
hensyn til plasseringen av tannhjulet med utvendige
tenner (fig. 13, pos. 9), sigd (fig. 13, pos. 8) og tann-
hjulet med innvendige tenner (fig 13, pos. 10).
1. Slå av EPS 708.
2. Ta av øvre venstre deksel (fig. 3, pos. 7).
3. Ta av plastlokket (fig. 13, pos. 6) fra mengdemåleren
og ta LED-en med holder (fig. 13, pos. 11) ut.
4. Ta bort mengdemålerlokk (fig. 13, pos. 7) (4 skru-
er) og før LED-en med holder og tilkoblingsledning
gjennom mengdemålerlokket.
5. Ta forsiktig ut sylinder (fig. 13, pos. 2) med regu-
leringsstempel (fig. 13, pos. 3) ut forsiktig. Ta ut
regulatorstemplet.
! Ved riller på regulartorstempelet må mengdemåleren
skiftes ut av kundeservice.
6. Rengjør sylinder og reguleringsstempel med ren kon-
trollolje og kontroller overflaten for riller.
7. Før reguleringsstempel inn i sylinderen igjen. Ta her
hensyn til monteringsplasseringen, reguleringskol-
belokket (fig. 13, pos. 4) må ligge til høyre.
8. Kontroller at reguleringsstempelet glir lett, ved å
bevege sylinderen litt.
458737-14Ko
1
2
3
4
5
6
7
8
9
10
11
12
Fig. 13: Mengdemåler
1 O-ring
2 Sylinder
3 Reguleringsstempel
4 Reguleringskolbelokk
5 O-ring
6 Plastlokk
7 Mengdemålerlokk
8 Sigd
9 Tannhjul med utvendige tenner
10 Tannhjul med innvendige tenner
11 LED med holder
12 Medbringer
