Maintenance | EPS 708 | 89 fr
6.8 Remplacer le filtre dans l’espace
hydraulique
¶ Retirer le cache supérieur gauche (fig. 3. pos.7)
àl’arrière de l’EPS 708.
PRUDENCE – Danger de blessure par les
arêtes vives et les ébarbures!
Lors du remplacement des filtres, des bles-
sures peuvent être occasionnées aux mains
par les arêtes vives et les ébarbures.
¶ Porter des gants de protection.
i Après chaque remplacement de filtre, refermer
l'espace hydraulique avec le cache.
3
2
1
458846-51_K
o

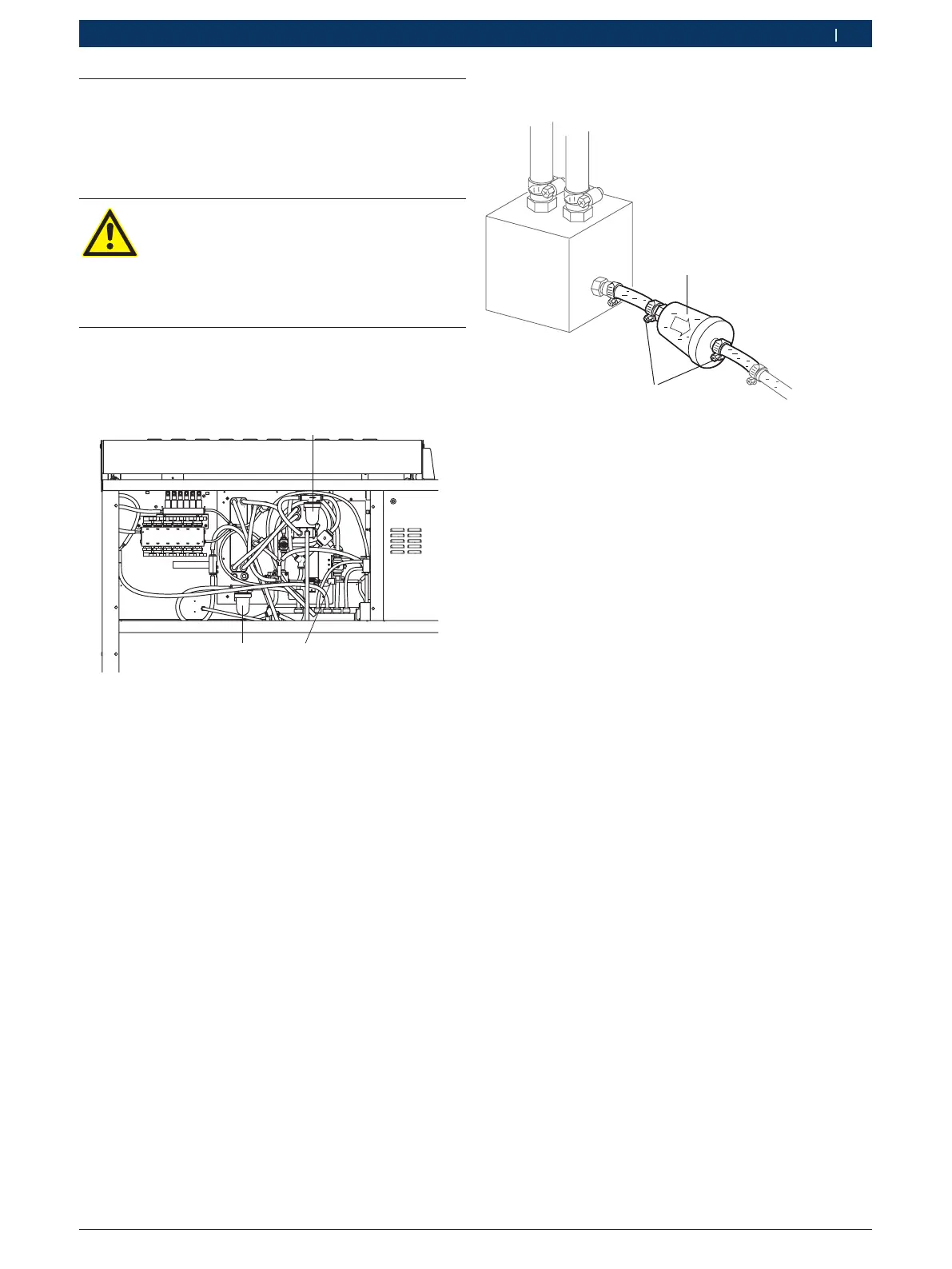

Fig. 22: Espace hydraulique
1 Filtre pour le retour de la pompe
2 Filtre débitmètre
3 Filtre débitmètre
6.8.1 Remplacer le filtre du débitmètre
1
2
458846-09_Ko
Fig. 23: Remplacer le filtre du débitmètre
1 Filtre débitmètre
2 Colliers de serrage
1. Desserrer les colliers (fig.23, pos.2).
2. Retirer les flexibles du filtre (fig.23, pos.1).
3. Retirer le filtre du débitmètre et l’éliminer.
4. Enfoncer les flexibles sur le nouveau filtre.
5. Resserrer les colliers.
" Le remplacement du filtre est terminé.
