Utilisation | EPS 708 | 79 fr
4.6 Raccorder la pompe CommonRail
Pump
over
Flow-Oil
Pump
Supply
X 24
ZME/EAV
X 25
Rail DRV
X 26
Rail Press
1
4
3
2
7
6
458846-12_
Ko
8
5

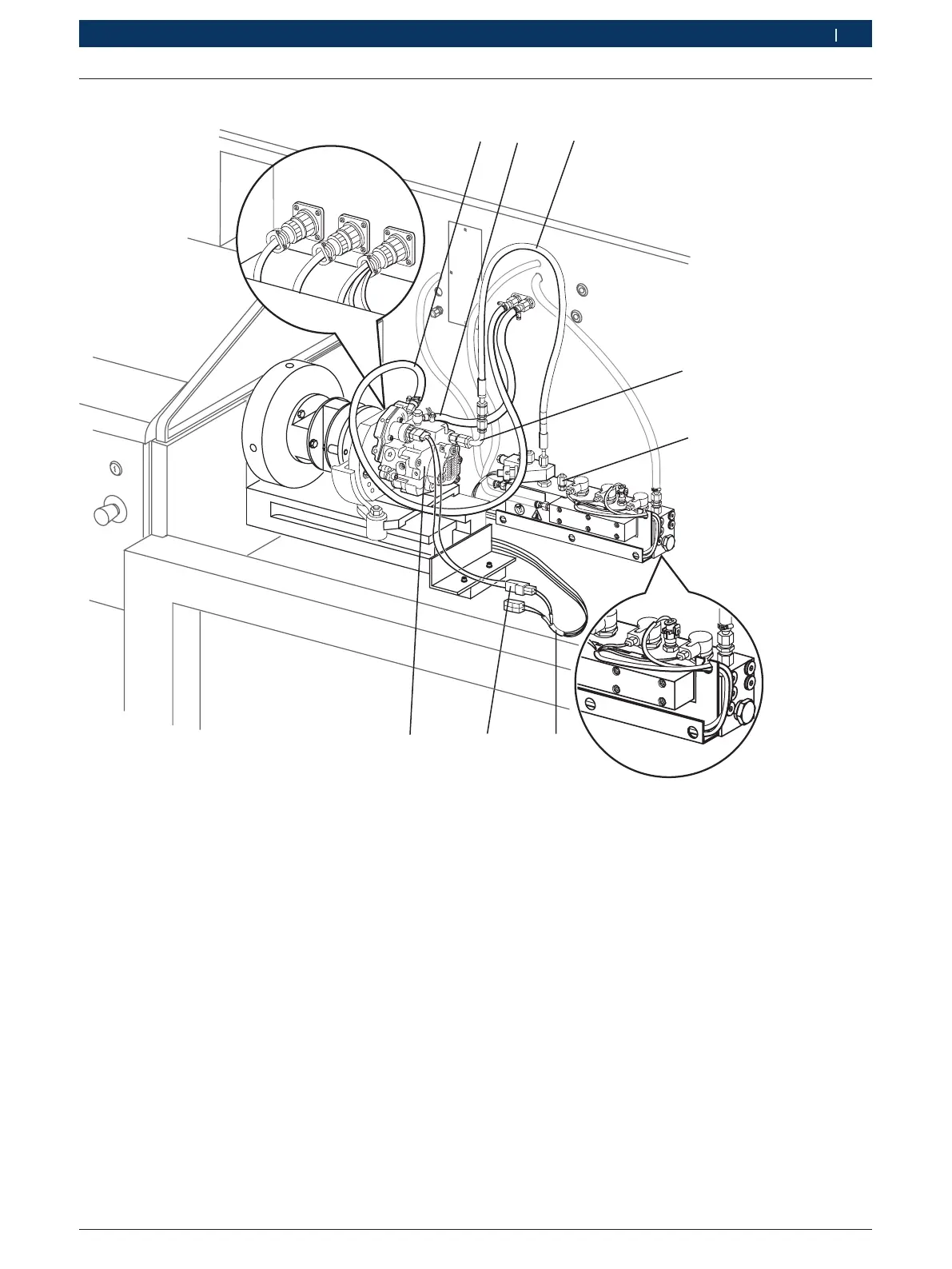

Fig. 11: Raccordement de la pompe Common Rail
1 Flexible (arrivée d'huile d'essai)
2 Flexible (retour d'huile d'essai)
3 Flexible haute pression
1)
1 680 712 324
4 Conduite de pression d'essai
1)
1 680 750 123
5 Raccord flexible haute pression pour rail de distribution
CRI846H
6 Câble de liaison X24 1 684 463 946
7 Câble adaptateur
8 Pompe Common Rail
1)
Jeu de pièces 1 687 016 064
1. Raccorder les flexibles d’arrivée d’huile d’essai
(fig.11, pos.1) et de retour d’huile d’essai (fig. 11,
pos.2) aux raccords prévus à cet effet sur la pompe
Common Rail (fig. 10, pos.8).
i Si le CP3.4 affiche la pression de retour requise
<10kPa, raccorder le flexible (fig. 2, pos. 12).
i Avant le raccordement du flexible haute pression,
nettoyer le cône d'étanchéité sur le rail haute pres-
sion et sur la pompe haute pression.
2. Raccorder le flexible haute pression 1680712324
(fig. 11, pos.3) à l’entrée haute pression du rail
haute pression et, par la conduite de pression
d’essai, 1680750123 (fig.11, pos.4) au raccord
haute pression de la pompe Common Rail (couple
de serrage = 25 Nm – 30 Nm).
3. Raccorder la conduite de raccordement X24
1684463946 (fig. 11, pos.6) sur le X24 de l'EPS
708 et via les câbles adaptateurs 1 684 460 255 ou
1684460256 (fig. 11, pos. 7) sur le raccordement
électrique de la pompe Common Rail.
4. Fermer le raccord pour le flexible haute pression
vers le rail de distribution CRI 846H (fig. 11, pos.5)
à l’aide d’un bouchon.
" La pompe Common Rail est raccordée sur le plan
hydraulique et électrique.
