3.5.5 Inngangsfilter
Engangfiltrene som var inkludert i leveransen brukes til
å fange opp forurensninger som kan oppstå under te-
sting til tross for rengjorte Common Rail innsprøytings-
dyser. Inngangsfiltrene må føres inn i innsprøytings-
mengdeinngangene A til F (fig. 2, pos. 8) (vær oppmerk-
som på inngangsfiltrenes strømningsretning).
i De enkelte inngangsfiltrene må alltid være montert
på samme innsprøytingsinngang siden EP-softwaren
registrerer respektive filterbelastning på innsprøy-
tingsinngangene. Filterbelastningen på inngangs-
filteret vises i menyen "Service vedlikehold" med
EP-softwaren.
3.5.6 Forbindelseskabel 1 684 463 946 (X24 til
Common Rail-pumpe)
Forbindelseskabel 1 684 463 946 forbinder forbindel-
seskontakt X24 (fig. 2, pos. 18) til EPS 708 med re-
guleringsledd (DRV, DMV, EAV eller ZME) på Common
Rail-pumpen (se Kap. 4.6).
X24
1 684 463 946
DRV/DMV1/ZME
EAV/DMV2
458846-57_Ko

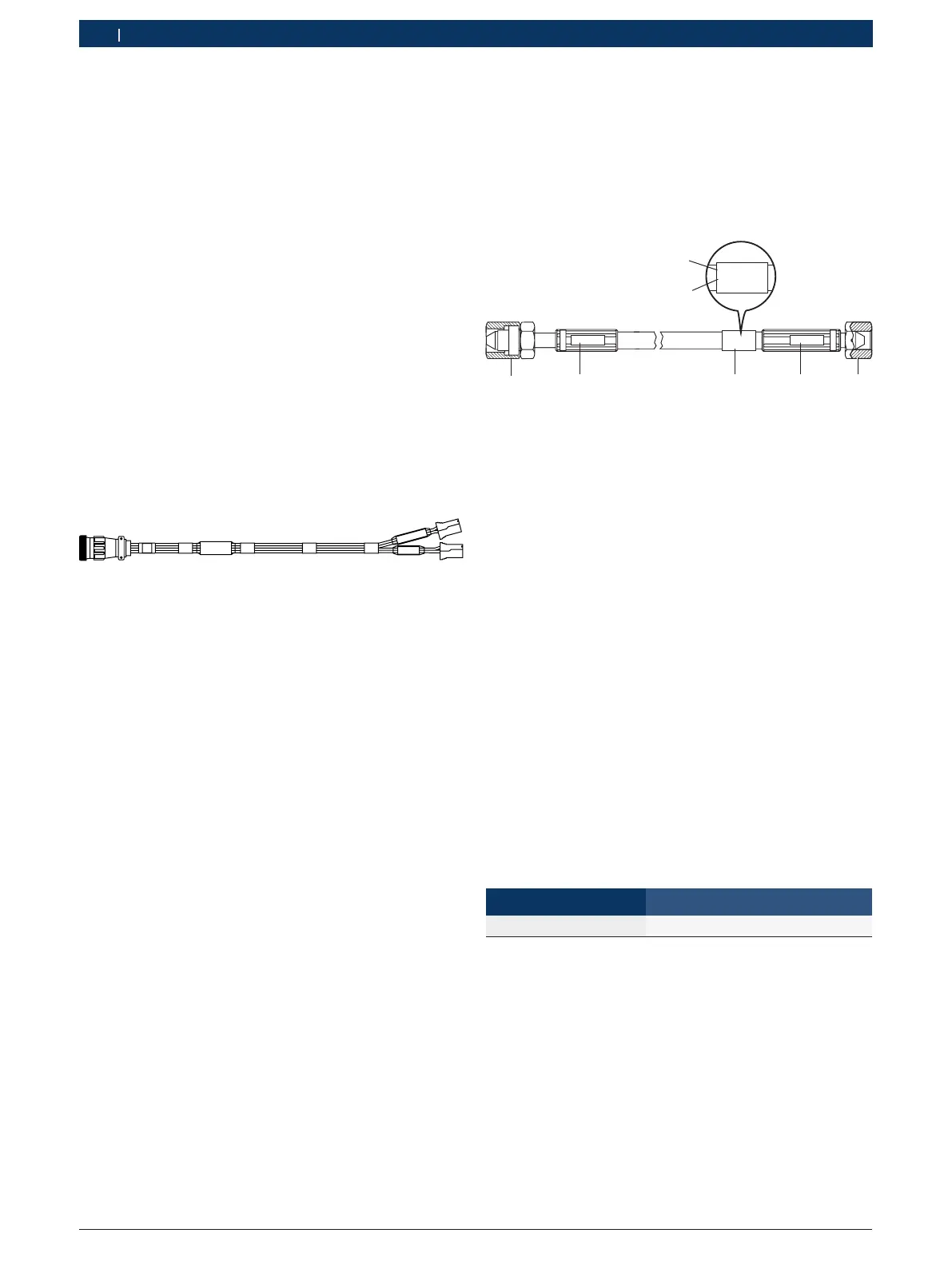

Fig. 5: Forbindelseskabel 1 684 463 946
3.5.7 Delesett høytrykksledning (ekstrautstyr)
Høytrykksledningen 1 680 712 324 forbinder Common-
Rail-pumpen med høytrykksrailen.
i Høytrykksledningen 1 680 712 324, testtrykkled-
ningen 1 680 750 123 og reduksjonsmutrene følger
med i leveransen av delesett 1687016064.
458843-02_Pal
1 680 712 ...
M=25 - 30 Nm
1 680 712 ...
M=25 - 30 Nm
4
3
52
6
FD: 2010-09FD: 2010-09
2
Fig. 6: Høytrykksledning 1 680 712 324
1 Reduksjonsmutter
2 Produksjonsdato for høytrykksledningen
3 Bestillingsnummer for høytrykksledningen
4 Tillatt tiltrekkingsmoment
5 Merkeskilt
6 Slangearmatur med overfalsmutter
! Skift ut høytrykksledninger etter 3 år (se produk-
sjonsdato på høytrykksledningen), også hvis det ikke
finnes synlige sikkerhetsrelevante mangler.
Ved tilkobling av høytrykksledningen må man være opp-
merksom på følgende punkter:
R Før tilkobling må kobling, tetningskonus og konisk
nippel på høytrykksrail/høytrykkspumpe rengjøres.
R Minste bøyeradius på r = 200 mm må ikke under-
skrides. Små bøyeradier reduserer tverrsnittet på
høytrykksledningen. Bøyeradiusen må ikke begynne
ved armaturens innfatning men ca. 20 mm foran.
R Høytrykksledningen må ikke komme i kontakt med
andre slangeledninger eller gjenstander under drift.
R Ved tilkobling må alltid angitt tiltrekkingsmoment
overholdes. Ved utett forbindelse må aldri slangefor-
bindelsen trekkes til.
Høytrykksslange Tiltrekkingsmoment på begge sider
1 680 712 324 25 – 30 Nm
Tillatt driftstrykk: Maksimalt 250 MPa
Tillatt driftsmiddel: Prøveolje iht. ISO 4113
Tillatt driftstemperatur: 20 °C – 100 °C
