1 689 989 067 2017-12-08| Robert Bosch GmbH
292 | EPS 708 | Produktbeskrivelseda
På den ene side har højtryksslangeledningen en re-
duktionsmøtrik, der kan udskiftes (se fig. 6, pos. 1).
Afhængigt af gevindets størrelse på højtryksudløbet på
Common Rail-pumpen kan reduktionsmøtrikken udskif-
tes. Reduktionsmøtrikken anvendes ved at skure den
på højtryksslangeledningen og herefter spænde den
fast. I leveringsomfanget er der tre reduktionsmøtrikker
til følgende gevindstørrelser:
Reduktionsmøtrik Gevind
1 683 345 065 M12x1,5 – M18x1,5
1 683 345 052 M12x1,5 – M18x1,5
1 683 345 053 M12x1,5 – M18x1,5
Med den bøjede prøvetrykledning 1 680 750 123 kan
højtryksslangeledningen 1 680 712 324 tilsluttes høj-
tryksudløb, der er svært tilgængelige. For at tilslutte
prøvetrykledningen til højtryksslangeledningen skal
reduktionsmøtrikken 1 683 345 053 (fig. 7, pos. 3)
anvendes.
458843-03_Pal
FD: 2010-09

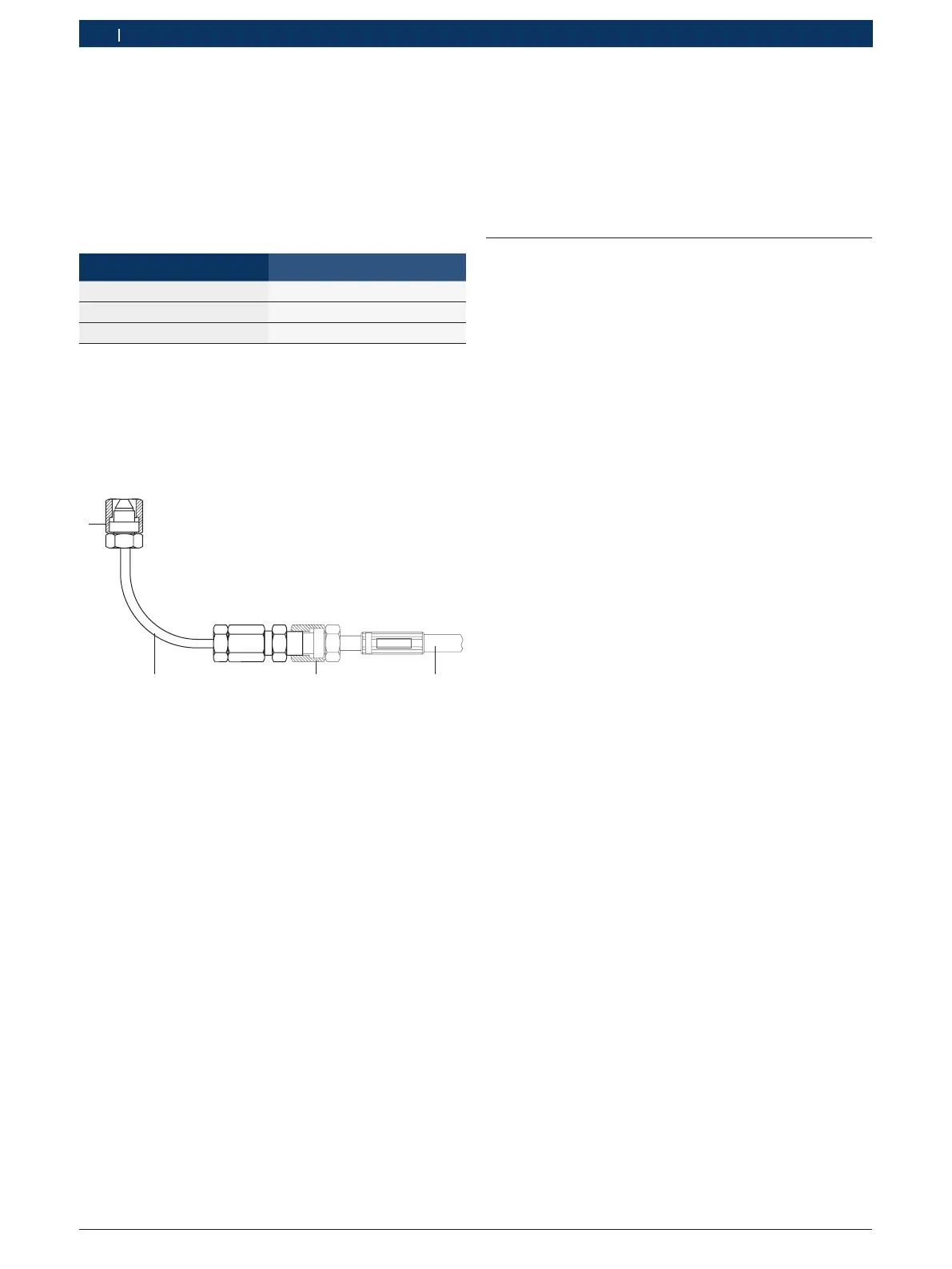

Fig. 7: Prøvetrykledning 1 680 750 123
1 Reduktionsmøtrik
2 Prøvetrykledning 1 680 750 123
3 Reduktion 1 683 345 053 (M16x1,5 – M18x1,5)
4 Højtryksslangeledning 1 680 712 324
3.5.8 Smøreolieforsyning (ekstraudstyr)
Med smøreolieforsyningen forsynes Common Rail-
pumper, der ikke er smurte med benzin, med smøreolie
under testdriften.
i Oplysninger om montering af smøreolieforsyningen
findes i monteringsvejledningen 1 689 978 558.
3.6 Opsætning og første idrifttagning
EPS 708 må kun sættes i drift af Bosch Kundeservice el-
ler autoriserede serviceværksteder. Første idrift tagning
af EPS 708 er beskrevet i publikationen 1 689 978 559.
i Opstilling og tilslutning af printer (ekstraudstyr) er
beskrevet i monteringsvejledningen.
