Bosch EPS 708 - 4.6 Collegamento della pompa Common Rail

1 689 989 067 2017-12-08| Robert Bosch GmbH
Utilizzo | EPS 708 | 141 it
4.6 Collegamento della pompa Common Rail
Pump
over
Flow-Oil
Pump
Supply
X 24
ZME/EAV
X 25
Rail DRV
X 26
Rail Press
1
4
3
2
7
6
458846-12_
Ko
8
5

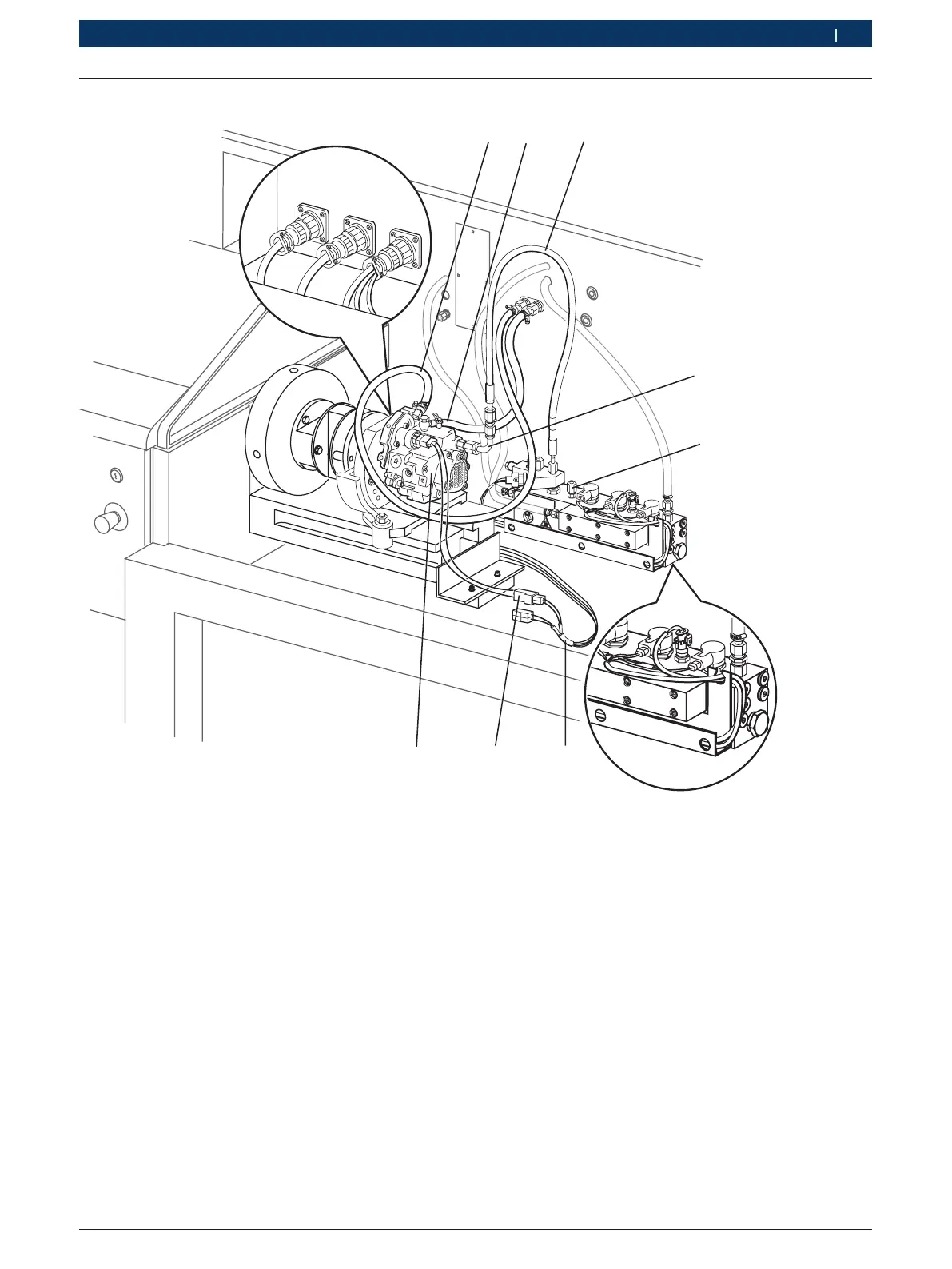

Fig. 11: Collegamento pompa Common Rail
1 Tubo flessibile (mandata olio di prova)
2 Tubo flessibile (ritorno olio di prova)
3 Tubo per alta pressione
1)
1 680 712 324
4 Tubazione della pressione di prova
1)
1 680 750 123
5 Raccordo tubo per alta pressione per rail distributore CRI 846H
6 Cavo di collegamento X24 1 684 463 946
7 Cavo adattatore
8 Pompa Common Rail
1)
Kit di componenti 1 687 016 064
1. Collegare i tubi flessibili per la mandata dell'olio di
prova (fig. 11, pos. 1) e per il ritorno dell'olio di pro-
va (fig. 11, pos. 2) agli appositi raccordi della pompa
Common Rail (fig. 11, pos. 8).
i In CP3.4 con pressione di ritorno necessaria
<10kPa collegare il tubo flessibile (fig. 2, pos. 12).
i Prima del collegamento, pulire i coni di tenuta del
tubo per alta pressione e del rail di alta pressione/
pompa alta pressione.
2. Collegare il tubo per alta pressione 1680712324
(fig. 11, pos. 3) all'ingresso per alta pressione del
rail di alta pressione e tramite la tubazione della
pressione di prova 1680750123 (fig.11, pos.4)
al raccordo ad alta pressione della pompa Common
Rail (coppia di serraggio = 25 Nm – 30 Nm).
3. Collegare la linea di collegamento X24 1684463946
(fig. 11, pos.6) su X24 a EPS708 e mediante le
linee dell'adattatore 1684460255 o 1684460256
(fig.11, pos. 7) al terminale elettrico della pompa
Common Rail.
4. Chiudere il raccordo che collega il tubo per alta
pressione al rail distributore CRI 846H (fig. 11,
pos.5) con un tappo cieco.
" Collegamento idraulico ed elettrico della pompa Com-
mon Rail completato.
