Högtrycksslangen har på ena sidan en utbytbar redu-
cermutter (se fig 6, pos. 1). Beroende på gängstorleken
ihögtrycksutloppet på Common-Rail-pumpen kan redu-
cermuttern bytas ut. Vid användning skruvas reducer-
muttern fast på högtrycksslangen. I leveransen ingår tre
reducermuttrar för följande gängstorlekar:
Reducermutter Gänga
1 683 345 065 M12x1,5 – M18x1,5
1 683 345 052 M14x1,5 – M18x1,5
1 683 345 053 M16x1,5 – M18x1,5
Med den böjda testtryckledningen 1 680 750 123 kan
högtrycksslangen 1 680 712 324 anslutas till svåråt-
komliga högtrycksutlopp. För anslutning av testtryck-
ledningen till högtrycksslangen måste reducermuttern
1683345 053 (se fig. 7, pos. 3) användas.
458843-03_Pal
32
1
4
FD: 2010-09

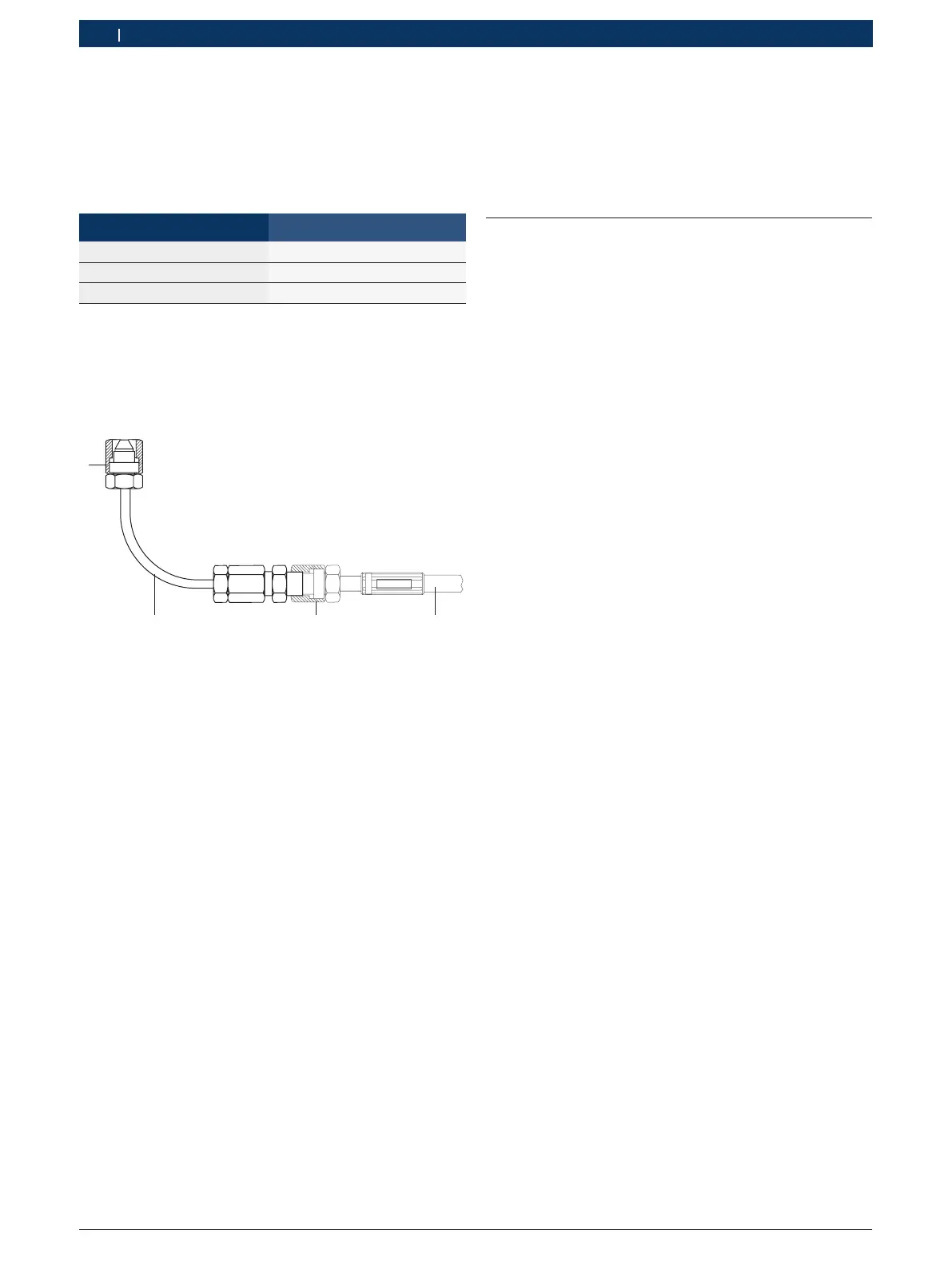

Fig. 7: Testtryckledning 1 680 750 123
1 Reducermutter
2 Testtryckledning 1 680 750 123
3 Reduktion 1 683 345 053 (M16x1,5 – M18x1,5)
4 Högtrycksslang 1 680 712 324
3.5.8 Smörjoljeförsörjning (specialtillbehör)
Med smörjoljeförsörjningen försörjs icke bränslesmorda
Common-Rail-pumpar med smörjolja under provningen.
i Anvisningar för installation av smörjoljeförsörjningen
finns i monteringsanvisningen 1689978558.
3.6 Installation och första idrifttagning
EPS 708 får endast tas i drift av Bosch-kundservice el-
ler auktoriserade serviceställen. Första idrifttagningen
av EPS 708 beskrivs i trycksaken 1 689 978 559.
i Uppställningen och anslutningen av skrivaren (speci-
altillbehör) beskrivs i monteringsanvisningen.
