5. Skru mytt filterelement inn i filterdekslet.
6. Skru filterhuset fast på filterdekslet.
 Finfilteret er byttet ut.
i Bytt filter tilførsel (prøveoljefilter, fig. 14, pos. 4) på
samme måte som beskrevet i Kap. 6.6.1.
Montere holdevinkelen (etter filterbytte) igjen
1. Hekt inn holdevinkelen (med filtrene) på de bakre
utsparingene igjen.
2. Fest holdevinkelen med unbrakoskrue (fig. 15, pos.1).
3. Fest fremre høyre deksel.
" Filter tilførsel (prøveoljefilter og finfilter) og prøveol-
jefilter (kjøling) er skiftet ut.
6.7 Bytte filter høytrykksrail (hovedrail)
OBS – Forbrenningsfare pga. varm overflate!
Berøring av varme overflater på høytrykks-
railen fører til alvorlige forbrenninger på
hendene.
¶ La høytrykksrailen motor avkjøles.
¶ Bruk vernehansker.
1. Lukk alle åpne programmer.
2. Slå av PC via Windows operativsystem.
3. Slå av EPS 708 med hovedbryteren.
4. Fjern Common Rail-pumpen.
458846-17_Ko
1
n
B9
B10
Y8
Y7
Y6
X27

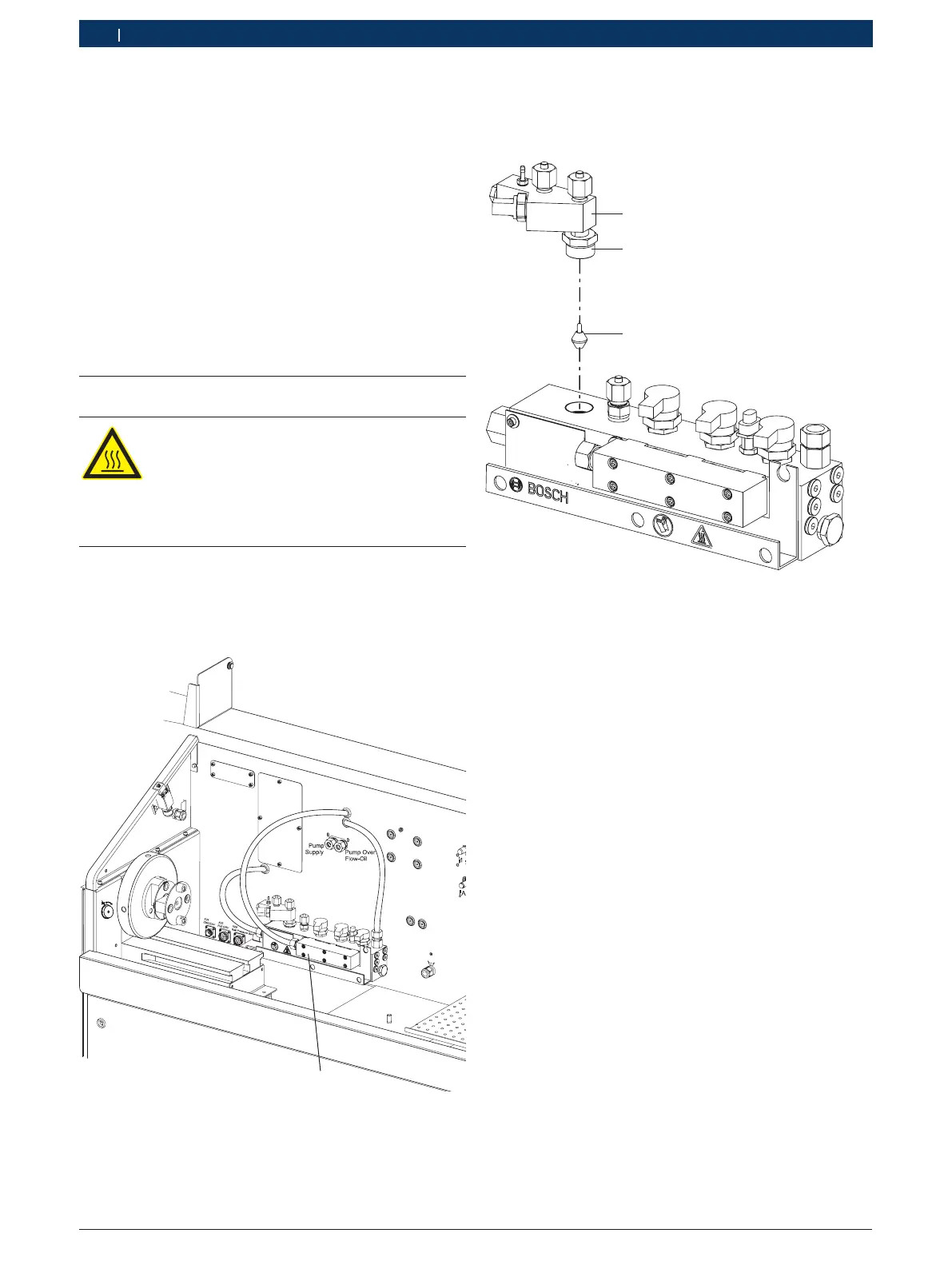

Fig. 20: Testrom EPS 708
1 Høytrykksrail (hovedrail)
5. Fjern alle slangeledninger og høytrykksledninger på
høytrykksrailen (fig. 20, pos. 1).
6. Fjern alle elektriske ledninger på høytrykksrailen.
458846-18/K
o
1
2
3
Fig. 21: Skifte filter
1 For-rail
2 Mutter for-rail
3 Filter
7. Løsne mutteren (fig.21, pos. 2) på for-railen (fig.21,
pos. 1) med en skrunøkkel.
8. Ta av for-railen.
9. Ta filteret (fig. 21, pos. 3) ut av høytrykksrailen og
avhend det.
i Før innmontering av nytt filter må det kontrolleres at
tetningsflaten i høytrykksrailen og tetningskonusen
på filteret er uten smussrester.
10. Sett nytt filter inn i høytrykksrailen.
11. Monter for-railen på høytrykksrailen.
12. Fest mutteren på for-railen med en momentnøkkel.
Tiltrekkingsmoment = 135 Nm.
13. Koble til alle elektriske tilkoblingsledninger på høy-
trykksrailen.
14. Koble til slangeledninger og høytrykksledninger på
høytrykksrailen.
" Høytrykksrailen er klar til bruk.
