1 689 989 067 2017-12-08| Robert Bosch GmbH
338 | EPS 708 | Vedlikeholdno
6.8.2 Bytte filterelementet
gjennomstrømningsmåler
1
2
3
4
458846-16_Ko

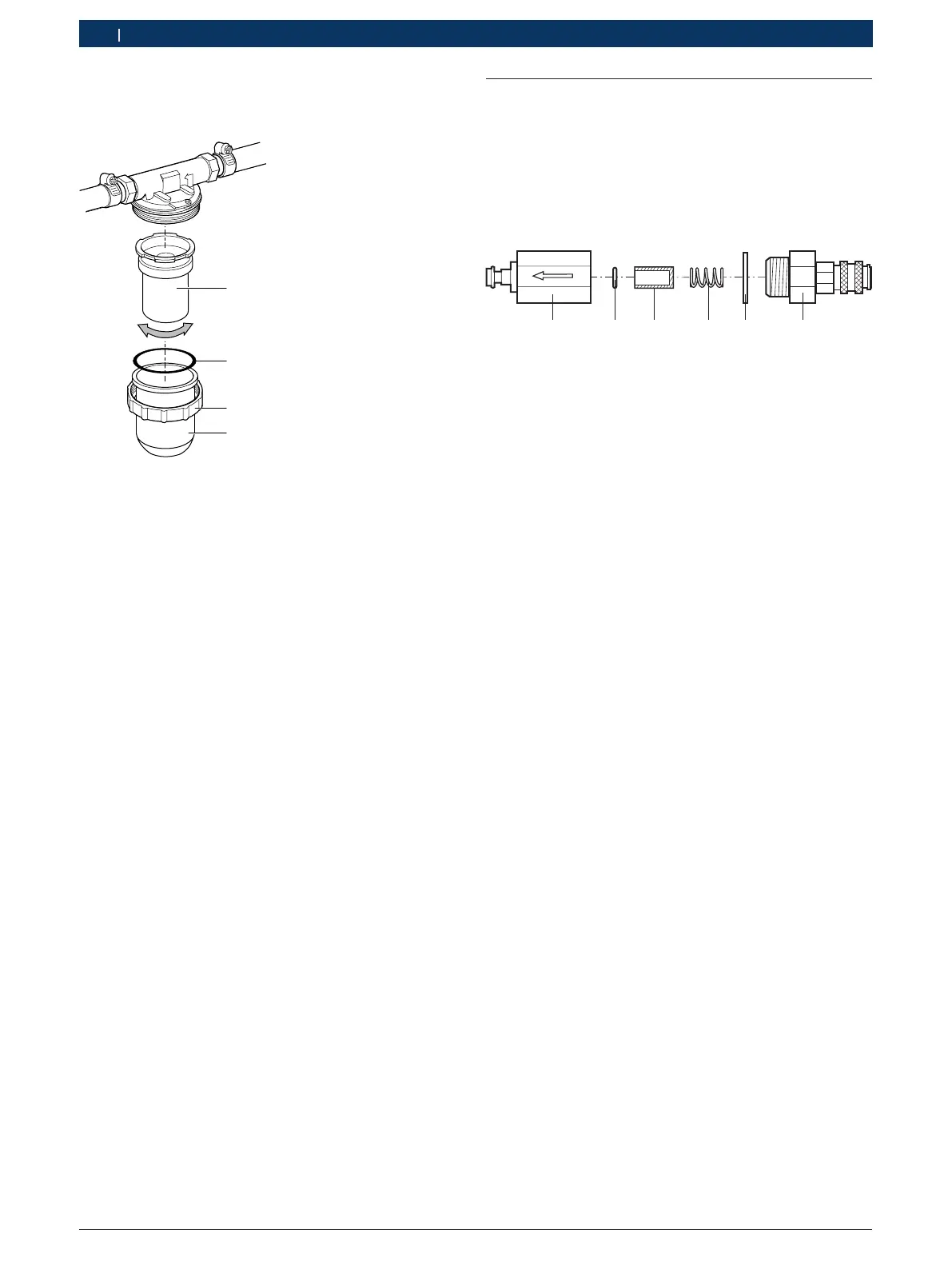

Fig. 24: Filter gjennomstrømningsmåler
1 Filterelement
2 O-ring
3 Overfalsmutter
4 Filterhus
1. Løsne overfalsmutteren (fig. 24, pos. 3) og ta den av
sammen med filterhuset (fig. 24, pos. 4).
2. Fjern O-ringen (fig. 24, pos. 2).
3. Løsne filterelementet (fig. 24. pos. 1) med klokken
og ta det av.
4. Avhend O-ringen (fig. 24, pos. 2) og filterelementet
(fig. 24, pos. 1).
5. Sett inn nytt filterelement og trekk til mot klokken.
i Ved montering må du påse at tetningsflatene og
O-ringen er rene.
6. Fest filterhuset med en ny O-ring. Trekk fast overfal-
smutteren for hånd. Ikke bruk kraft.
" Filterelementet er byttet ut.
6.8.3 Skift filterelement for pumperetur
¶ Bytte av filter, se kapittel 6.8.2.
6.9 Bytte filterelement på inngangsfilte-
ret (f.eks. injektor A)
i Smussavleiringer i inngangsfiltret kan særlig føres
tilbake til at Common Rail innsprøytingsdysene ikke
ble rengjort, eller ikke ble rengjort tilstrekkelig, før
testen.
456
Fig. 25: Bytte filterelement
1 Skrueforbindelse
2 Flat tetningsring
3 Fjær
4 Filterelement
5 O-ring
6 Skrueforbindelse
1. Løsne inngangsfilteret fra hurtigkoblingene.
2. Løsne skrueforbindelsene med to skrunøkler
(fig.25, pos. 1 og 6) og skru dem helt ut.
3. Ta av flat tetningsring, fjær, filterelement og O-ring
(fig. 25, pos. 2, 3, 4, 5).
4. Ta av flat tetningsring, filterelement og O-ring og
avhend dem.
5. Rengjør de to skrueforbindelsene med ren prøveolje.
6. Legg inn ny O-ring.
7. Sett inn nytt filterelement i riktig posisjon.
8. Legg på ny flat tetningsring.
9. Legg inn fjæren.
10. Skru inn til skrueforbindelsene og trekk til med mo-
mentnøkkel (tiltrekkingsmoment = 50 Nm).
" Filterelementet er byttet ut.
! Inngangsfiltrene må alltid føres inn i innsprøytings-
mengdeinngangene A til F (fig. 2, pos. 8) (vær opp-
merksom på inngangsfiltrenes strømningsretning).
Må aldri føres inn på innsprøytingskamrene.
