1 689 989 067 2017-12-08| Robert Bosch GmbH
198 | EPS 708 | Productbeschrijvingnl
3.5.5 Ingangsfilter
De meegeleverde ingangsfilters zijn bestemd om de
vervuiling op te vangen die ondanks de gereinigde Com-
mon Rail injectoren bij de test kunnen optreden. De
ingangsfilters moeten in de ingangen van de inspuitvo-
lumes A t/m F (afb. 2, pos. 8) worden gestoken (let op
de doorstromingsrichting van de ingangsfilters).
i De afzonderlijke ingangsfilters moeten altijd in de-
zelfde inspuitingang blijven gestoken omdat de EP-
software aan de inspuitingangen de desbetreffende
filterbelading meet. De filterbelading van de ingangs-
filters wordt in het menu "Service onderhoud" van
de EP-software weergegeven.
3.5.6 Verbindingskabel 1 684 463 946 (X24 naar
Common Rail pomp)
De verbindingskabel 1 684 463 946 verbindt de aan-
sluitbus X24 (afb. 2, pos. 18) van de
EPS 708
met het
instelelement (DRV, DMV, EAV of ZME) van de Common
Rail pomp (zie Hfdst. 4.6).
X24
1 684 463 946
DRV/DMV1/ZME
EAV/DMV2
458846-57_Ko

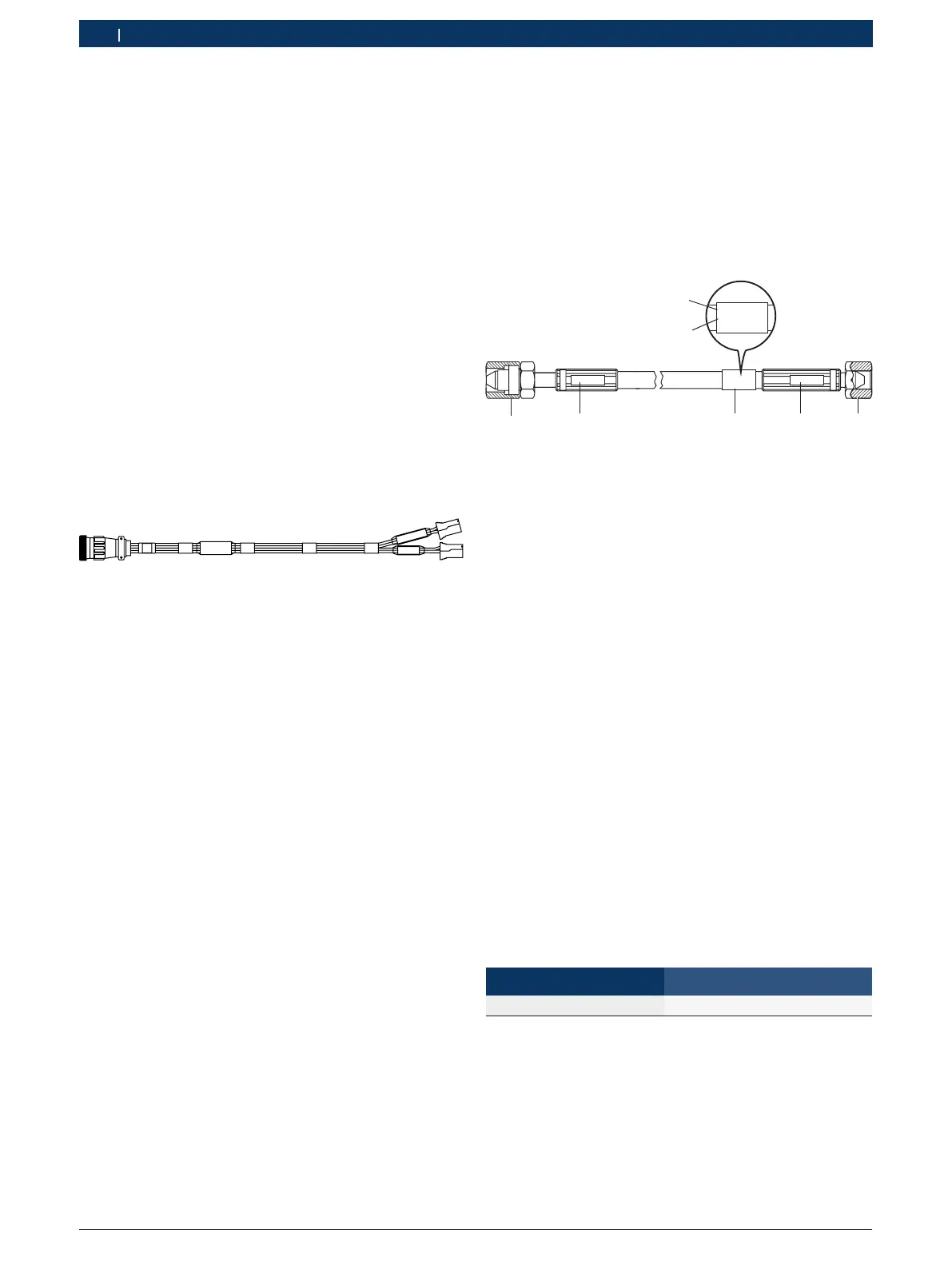

Afb. 5: Verbindingskabel 1 684 463 946
3.5.7 Onderdelenset hogedrukslang
(speciaal toebehoren)
De hogedrukslang 1 680 712 324 verbindt de Common-
Rail-pomp met de hogedrukrail.
i De hogedrukslang 1 680 712 324, testdruklei-
ding 1680 750 123 en de stelschroeven zijn in de
leveringsomvang van onderdelenset 1687016064
inbegrepen.
458843-02_Pal
1 680 712 ...
M=25 - 30 Nm
1 680 712 ...
M=25 - 30 Nm
4
3
52
6
FD: 2010-09FD: 2010-09
2
Afb. 6: Hogedrukslang 1 680 712 324
1 Stelschroef
2 Productiedatum van de hogedrukslang
3 Bestelnummer van de hogedrukslang
4 Toegelaten aanhaalmoment
5 Naamplaatje
6 Slangarmatuur met wartelmoer
! Hogedrukslangen na 3 jaar vervangen (zie produc-
tiedatum op de hogedrukslang), ook als er geen
veiligheidsrelevante gebreken te zien zijn.
Bij aansluiting van de hoogdrukslang moet op de vol-
gende punten worden gelet:
R Vóór het aansluiten, afdichtkegel en afdichtconus
aan de hogedrukrail/hogedrukpomp reinigen.
R De kleinste buigradius van r = 200mm mag niet
onderschreden worden. Kleine buigradiussen ver-
kleinen de doorsnede van de hoogdrukslang. De
buigradius mag niet op de armatuurfitting beginnen
maar ca. 20 mm daarvoor.
R De hogedrukslang mag tijdens bedrijf niet met
andere slangleidingen of voorwerpen in aanraking
komen.
R Houd bij aansluiting altijd het voorgeschreven
aanhaalmoment aan. Draai bij een lekke verbinding
nooit de schroefverbinding strakker aan.
Hogedrukslang Aanhaalmoment beide zijden
1 680 712 324 25 – 30 Nm
Toelaatbare bedrijfsdruk: maximaal 250 MPa
Toelaatbaar bedrijfsmedium: testolie conform ISO4113
Toelaatbare bedrijfstemperatuur: 20 °C – 100 °C
