Bosch EPS 708 - 6.7 Wymiana filtra szyny wysokociśnieniowej (Szyna główna)

1 689 989 067 2017-12-08| Robert Bosch GmbH
Serwisowanie | EPS 708 | 367 pl
5. Wkręcić w pokrywę filtra nowy element filtrujący.
6. Przykręcić obudowę filtra do pokrywy filtra.
 Mikrofiltr został wymieniony.
i Filtr dopływu (filtr oleju testowego, rys. 14, poz. 4)
wymienić sposób opisany w rozdz. 6.6.1.
Ponownie zamontować kątownik mocujący (po wymia-
nie filtra)
1. Ponownie włożyć kątownik mocujący (z filtrami) w
tylne wyżłobienia.
2. Przymocować kątownik mocujący śrubą imbusową
(rys. 15, poz. 1).
3. Przymocować przednią prawą osłonę.
" Filtr dopływu (filtr oleju testowego i mikrofiltr) oraz
filtr oleju testowego (chłodzenie) zostały wymienione.
6.7 Wymiana filtra szyny wysokociśnie-
niowej (Szyna główna)
UWAGA – gorąca powierzchnia grozi
poparzeniem!
Dotknięcie gorącej powierzchni szyny wyso-
kociśnieniowej może spowodować ciężkie
oparzenia rąk.
¶ Zaczekać, aż szyna wysokociśnieniowa
ostygnie.
¶ Nosić rękawice ochronne.
1. Zamknąć wszystkie otwarte aplikacje.
2. Zamknąć komputer przy użyciu systemu operacyjne-
go Windows.
3. Wyłączyć urządzenie EPS 708 wyłącznikiem głównym.
4. Zdjąć pompę Common Rail.
458846-17_Ko
1
n
B9
B10
Y8
Y7
Y6
X27

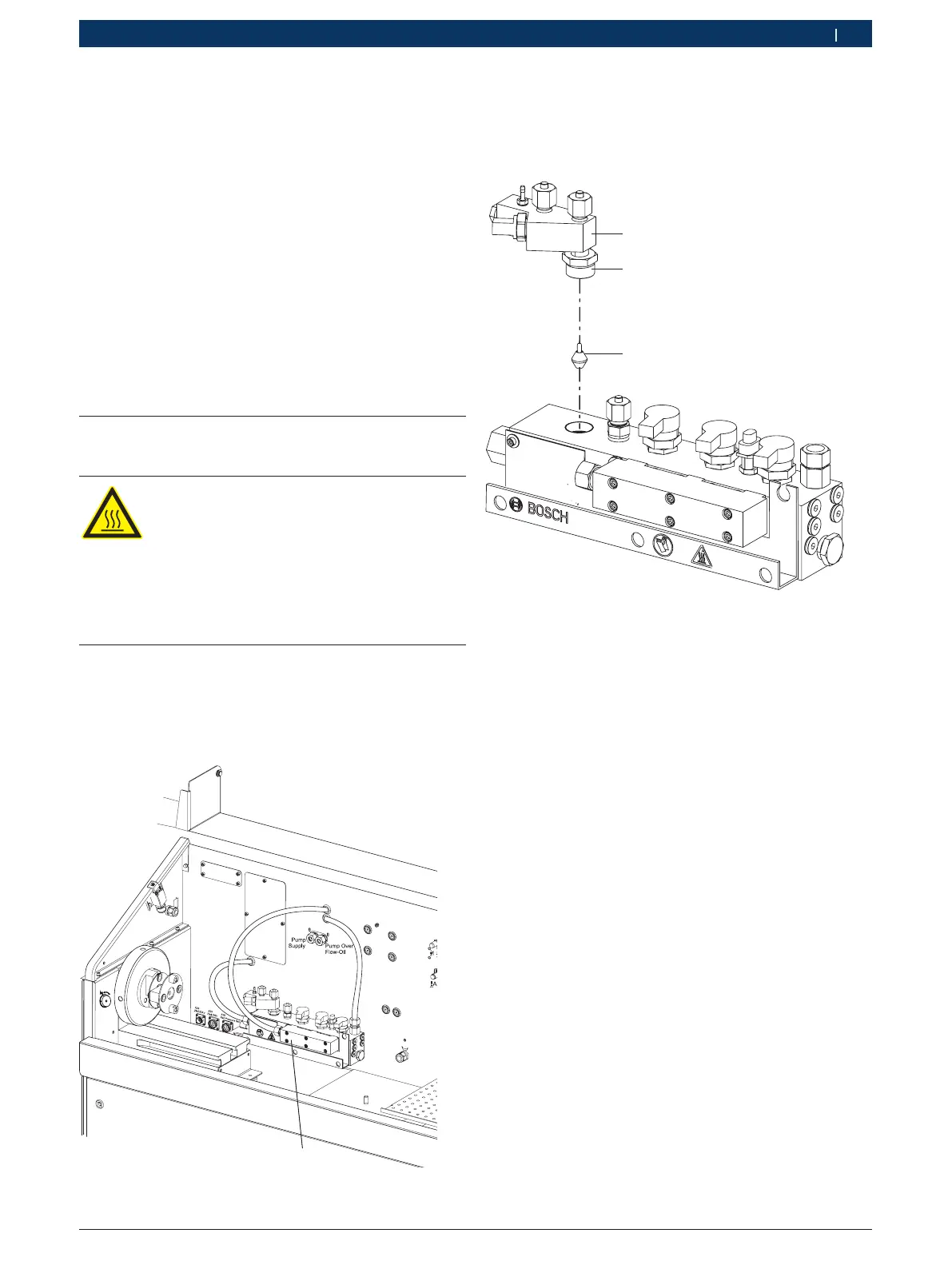

Rys. 20: Przestrzeń kontrolna urządzenia EPS 708
1 szyna wysokociśnieniowa (Szyna główna)
5. Odłączyć wszystkie węże i węże wysokociśnieniowe
od szyny wysokociśnieniowej (rys. 20, poz. 1).
6. Odłączyć od szyny wysokociśnieniowej wszystkie
przewody elektryczne.
458846-18/K
o
1
2
3
Rys. 21: Wymiana filtra
1 zasobnik wstępny
2 nakrętka zasobnika wstępnego
3 filtr
7. Kluczem narzędziowym poluzować nakrętkę (rys.21,
poz. 2) zasobnika wstępnego (rys. 21, poz. 1).
8. Wyjąć zasobnik wstępny.
9. Wyjąć filtr (rys. 21, poz. 3) z szyny wysokociśnienio-
wej i przekazać do utylizacji.
i Przed zamontowaniem nowego filtra sprawdzić, czy
powierzchnia uszczelniająca w szynie wysokociśnie-
niowej oraz stożek uszczelniający w filtrze są wolne
od zanieczyszczeń.
10. Włożyć nowy filtr do szyny wysokociśnieniowej.
11. Zamontować zasobnik wstępny do szyny wysokoci-
śnieniowej.
12. Dokręć nakrętkę zasobnika wstępnego kluczem dy-
namometrycznym. Moment dokręcania = 135 Nm.
13. Podłączyć do wszystkie przewody elektryczne do
szyny wysokociśnieniowej.
14. Podłączyć węże i wąż wysokociśnieniowy do szyny
wysokociśnieniowej.
" Szyna wysokociśnieniowa jest gotowa do pracy.
