Bosch EPS 708 - 4.6 Podłączanie pompy Common Rail

1 689 989 067 2017-12-08| Robert Bosch GmbH
358 | EPS 708 | Obsługapl
4.6 Podłączanie pompy Common Rail
Pump
over
Flow-Oil
Pump
Supply
X 24
ZME/EAV
X 25
Rail DRV
X 26
Rail Press
1
4
3
2
7
6
458846-12_
Ko
8
5

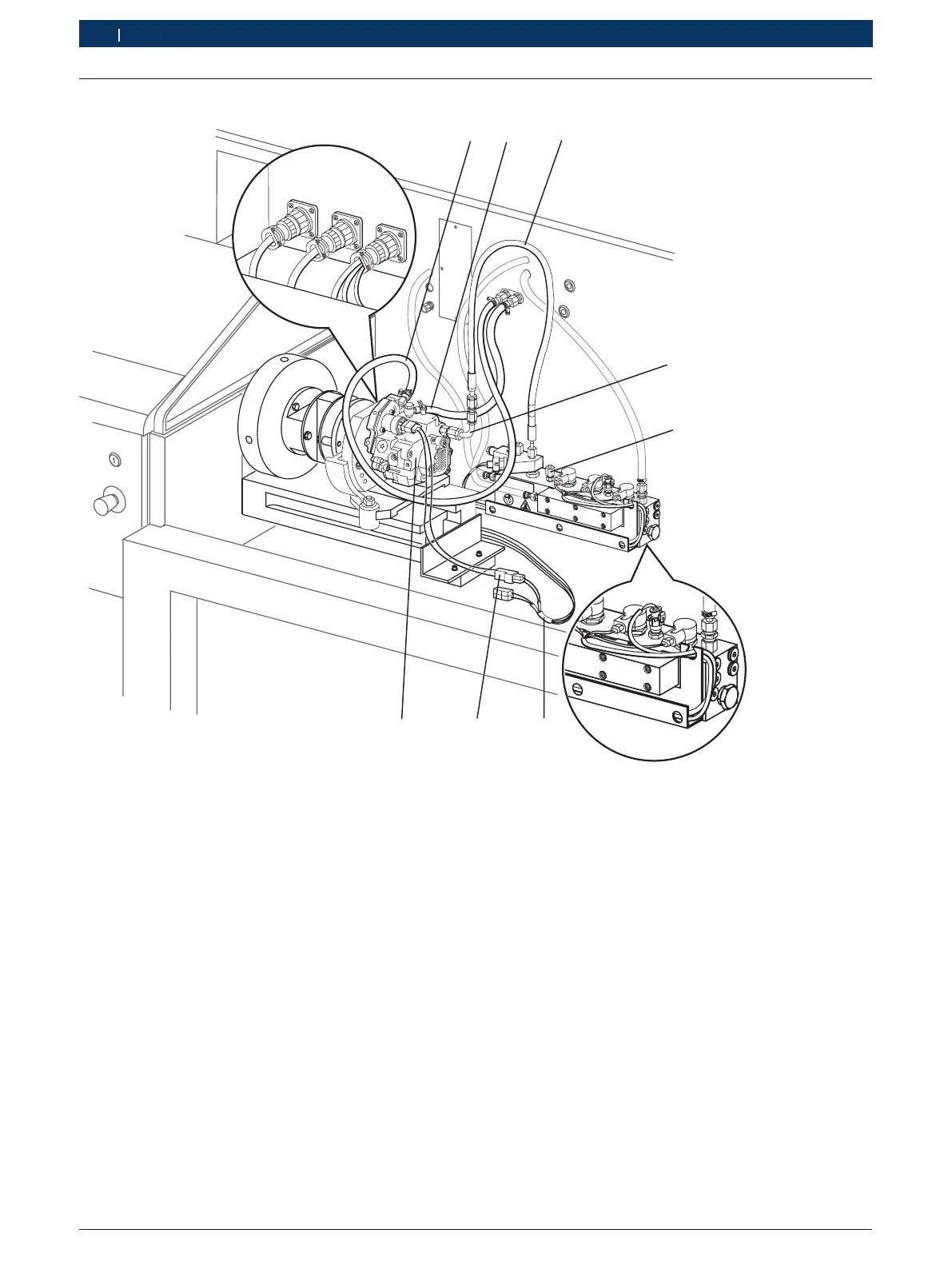

Rys. 11: Przyłącze Common Rail
1 wąż (dopływ oleju testowego)
2 wąż (odpływ oleju testowego)
3 wąż wysokociśnieniowy
1)
1 680 712 324
4 przewód oleju testowego
1)
1 680 750 123
5 przyłącze węża wysokociśnieniowego dla szyny rozdzielczej
CRI 846H
6 przewód połączeniowy X24 - 1 684 463 946
7 przewód przejściowy
8 pompa Common Rail
1)
Zestaw 1 687 016 064
1. Podłączyć węże dopływu oleju testowego (rys. 11,
poz. 1) i odpływu oleju testowego (rys. 11, poz. 2)
do odpowiednich przyłączy pompy Common Rail
(rys. 11, poz. 8).
i W przypadku CP3.4 z wymaganym ciśnieniem prze-
pływu powrotnego < 10 kPa przyłączyć wąż (rys. 2,
poz. 12).
i Przed podłączeniem węża wysokociśnieniowego
należy wyczyścić grzybek uszczelniający i stożek
uszczelniający na szynie wysokociśnieniowej oraz
pompie wysokociśnieniowej.
2. Podłączyć wąż wysokociśnieniowy 1680712324
(rys. 11, poz. 3) do wejścia wysokociśnieniowego
szyny wysokociśnieniowej i przez przewód oleju
testowego 1680750123 (rys.11, poz.4) do przy-
łącza wysokociśnieniowego pompy Common Rail
(moment dokręcania = 25Nm – 30 Nm).
3. Podłączyć przewód połączeniowy X24 1 684463946
(rys. 11, poz.6) do X24 na EPS 708 i za pomo-
cą przewodów z adapterem 1 684 460 255 lub
1684460256 (rys. 11, poz. 7) do przyłącza elek-
trycznego pompy Common Rail.
4. Zamknąć przyłącze węża wysokociśnieniowego
doszyny rozdzielczej CRI 846H (rys. 11, poz. 5)
zaślepką.
" Pompa Common Rail jest podłączona elektrycznie i
hydraulicznie.
