110 | EPS 708 | Manejoes
4.6 Conectar la bomba Common Rail
Pump
over
Flow-Oil
Pump
Supply
X 24
ZME/EAV
X 25
Rail DRV
X 26
Rail Press
1
4
3
2
7
6
458846-12_
Ko
8
5

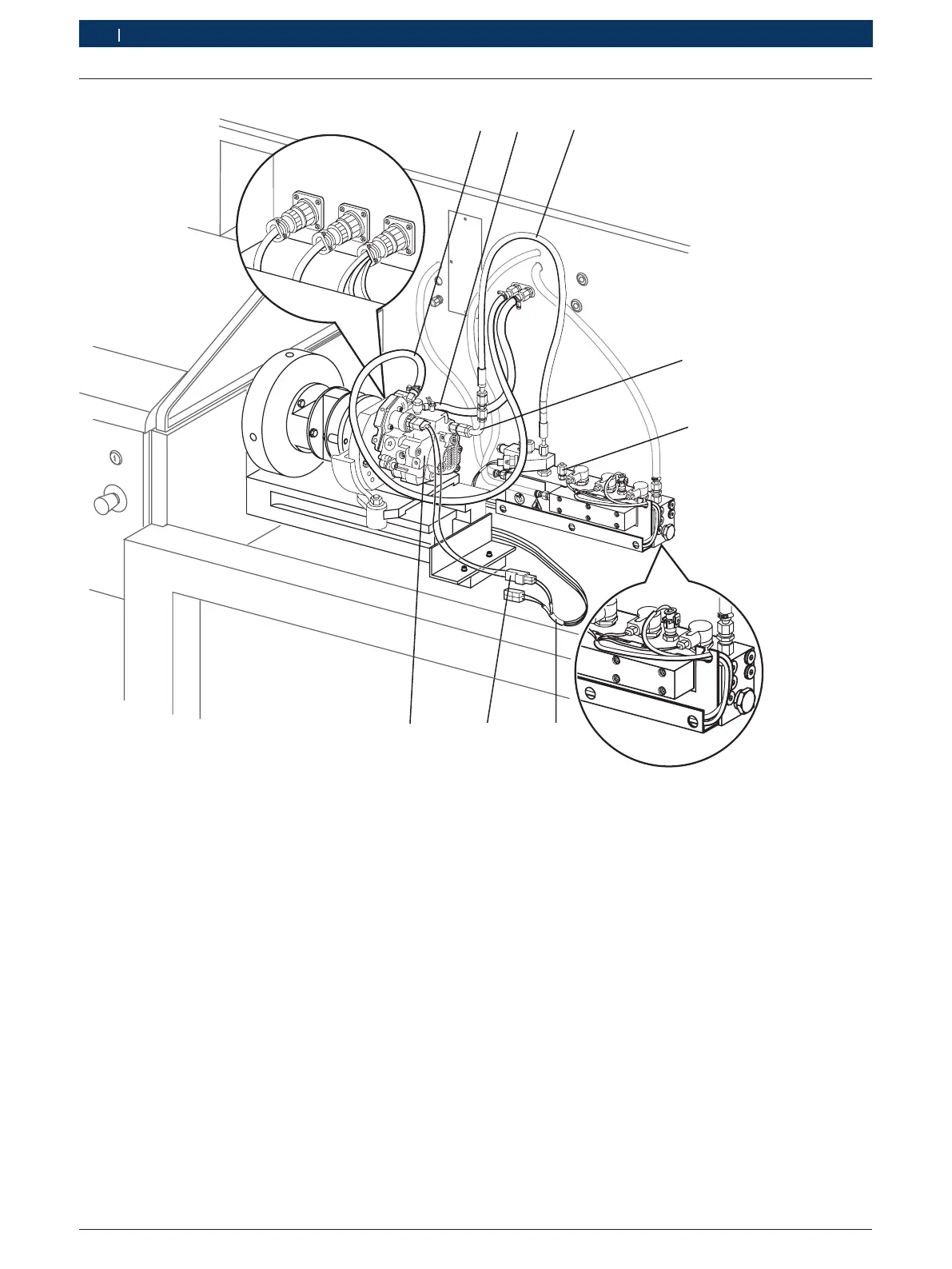

Fig. 11: Conexión bomba Common Rail
1 Tubería flexible (alimentación de aceite de ensayo)
2 Tubería flexible (retorno de aceite de ensayo)
3 Manguera de alta presión
1)
1 680 712 324
4 Tubería de presión de comprobación
1)
1 680 750 123
5 Conexión manguera de alta presión para rail distribuidor
CRI 846H
6 Cable de conexión X24 (1 684 463 946)
7 Cable adaptador
8 Bomba Common Rail
1)
Juego de piezas 1 687 016 064
1. Conectar las tuberías flexibles para la alimentación
de aceite de ensayo (fig. 11, pos.1) y retorno de
aceite de ensayo (fig. 11, pos.2) a las conexiones
previstas de la bomba Common Rail (fig. 11, pos.8).
i En caso de CP3.4 con una presión de retorno reque-
rida de < 10 kPa, conectar el tubo flexible (fig. 2,
pos. 12).
i Antes de realizar la conexión de la manguera de alta
presión, limpiar la junta cónica y el cono estanquei-
zante en el rail de alta presión y en la bomba de alta
presión.
2. Conectar la manguera de alta presión 1680712324
(fig. 11, pos.3) a la entrada de alta presión del rail de
alta presión y a través de la tubería de presión de com-
probación 1680750123 (fig.11, pos.4) en la conexión
de alta presión de la bomba Common Rail
(par de apriete = 25 Nm – 30 Nm).
3. Conectar la tubería de conexión X24 1684463946
(fig.11, pos.6) al X24 del EPS708 y a través
de las tuberías de adaptación 1684460255 o
1684460256 (fig.11, pos.7) a la conexión eléctri-
ca de la bomba de alta presión Common Rail.
4. Cerrar la conexión para la manguera de alta presión
al rail distribuidor CRI 846H (fig. 11, pos.5) con un
tapón ciego.
" Se ha conectado la bomba Common Rail de forma
hidráulica y eléctrica.
