5.5.1 Čištění měřidla množství
Při montážních pracech v hydraulickém
prostoru EPS 708 používejte vždy ochranné
brýle.
Při práci na EPS 708 používejte vždy ochran-
né rukavice.
! Neodborná demontáž a montáž může ovlivnit funkci nebo
přesnost měření měřidla množství (obr. 12, pol.1).
i Při čištění regulačního pístu nebo zubového čerpa-
dla není nutná kompletní demontáž měřidla množství
z EPS 708.
i Při demontáži měřidla množství uniká zkušební olej.
Proto musí být pod měřidlem množství umístěna
nádoba nebo hadry.
1
4
3
958846-52_Ko
2

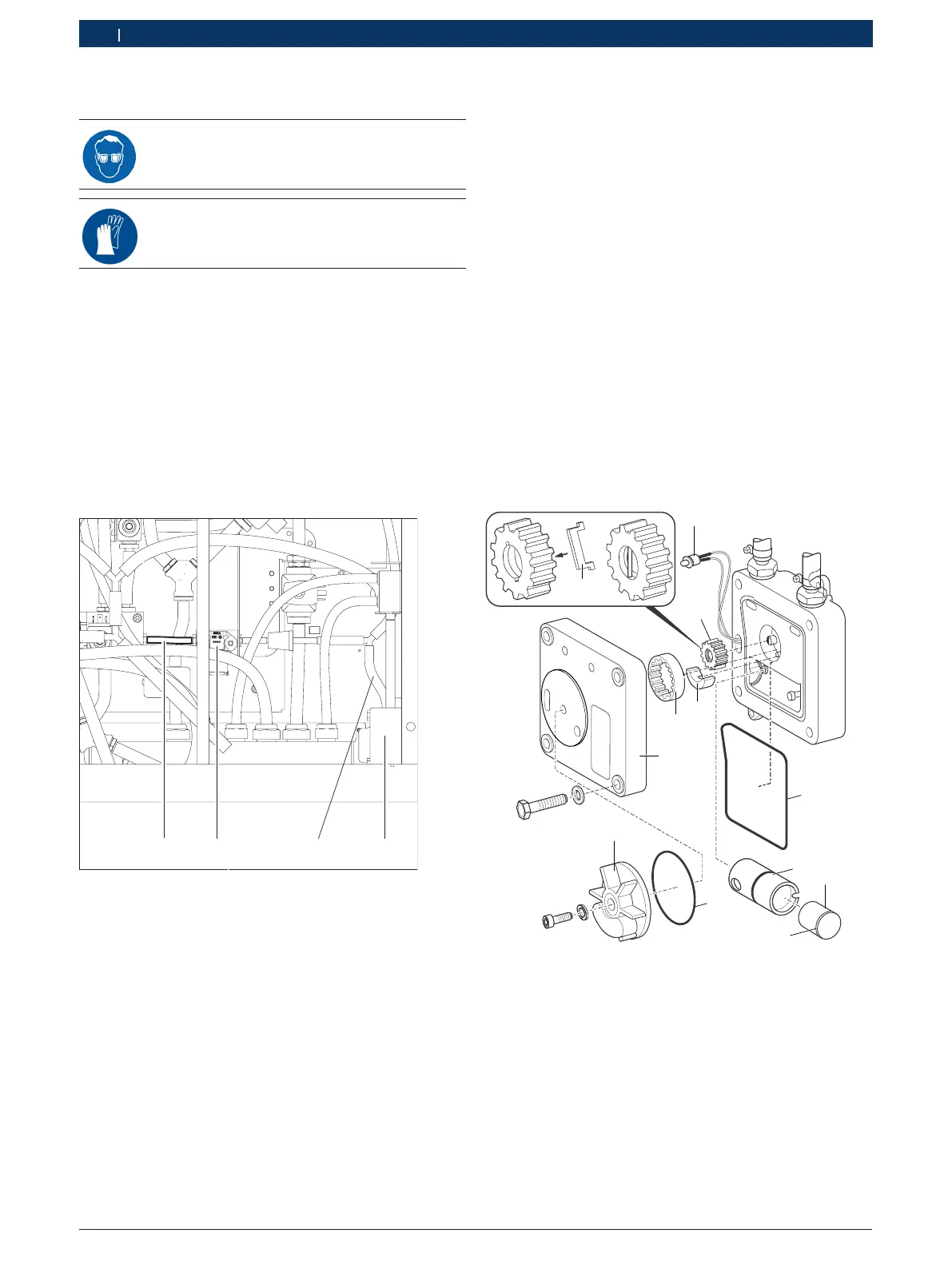

Obr. 12: Hydraulický prostor
1 Měřidlo množství
2 Servisní přívodní hadice (přívod zkušebního oleje)
3 Tlakový teplotní snímač
4 Servisní přívodní hadice
! Při demontáži a montáži měřidla množství dbejte na
montážní polohu vnějšího ozubeného kola (obr. 13,
pol. 9), srpu (obr. 13, pol. 8) a vnitřního ozubeného
kola (obr. 13, pol. 10).
1. Vypněte EPS 708.
2. Odstraňte horní levý kryt (obr. 3, pol. 7).
3. Sejměte plastové víko (obr. 13, pol. 6) měřidla množ-
ství a vyjměte LED s objímkou (obr. 13, pol.11).
4. Sejměte víko měřidla množství (obr. 13, pol. 7)
(4šrouby) a LED s objímkou a připojovací vedení
veďte skrz víko měřidla množství.
5. Opatrně vyjměte válec (obr. 13, pol. 2) s regulačním
pístem (obr. 13, pol. 3). Vyjměte regulační píst.
! V případě rýh na regulačním pístu musí zákaznický
servis vyměnit měřidlo množství.
6. Válec a regulační píst vyčistěte čistým zkušebním
olejem a zkontrolujte, zda povrchy nevykazují rýhy.
7. Opět zasuňte regulační píst a hlavu válce. Dbejte na
montážní polohu, víko měřidla množství (obr. 13,
pol. 4) se musí nacházet vpravo.
8. Lehkými pohyby válce zkontrolujte lehkost chodu
regulačního pístu.
458737-14Ko
1
2
3
4
5
6
7
8
9
10
11
12
Obr. 13: Měřidlo množství
1 O-kroužek
2 Válec
3 Regulační píst
4 Víko regulačního pístu
5 O-kroužek
6 Plastové víko
7 Víko měřidla množství
8 Srp
9 Vnější ozubené kolo
10 Vnitřní ozubené kolo
11 LED s objímkou
12 Unášeč
