290 | EPS 708 | Produktbeskrivelseda
3.5.3 Set bagfra EPS 708
458846-03_K
o
4
3
2
6
5
5
1
7

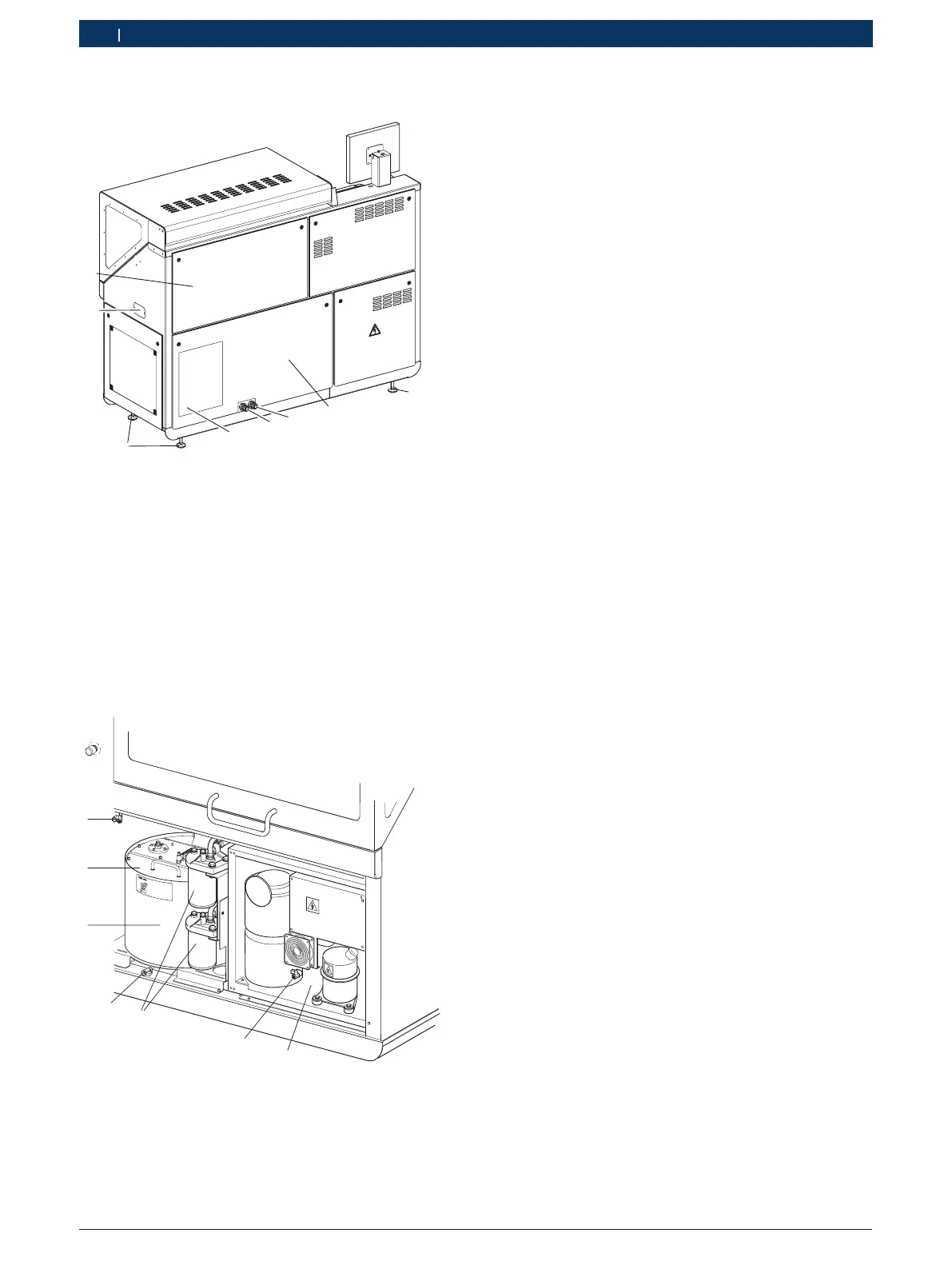

Fig. 3: Set bagfra EPS 708
1 Nederste venstre afdækning
2 Kølevandsreturløb
1)
3 Kølevandstilløb
1)
4 Ventilationsgitter (kun på varianter med intern vandkøler)
5 Højdejusterbare apparatfødder
6 Åbning til eksterne tilslutninger
7 Øverste venstre afdækning
1)
G½" A ISO 228- 1 (Tilslutning til EPS-varianter uden intern
vandkøler)
3.5.4 Prøveolieforsyning og vandkøler
(ekstraudstyr alt efter model)
458846-041_Ko.eps
6
5
7
1
4
2
3
Fig. 4: Prøveolieforsyning
1 Vandkøler
2 Aftapningshane til vand
3 Prøveoliefilter
4 Aftapningshane til prøveolie
5 Prøveolietank
6 Låg på prøveolietank
7 Aftapningshane til prøveolie i prøvningsrummet
Prøveolietanken og vandkøleren (ekstraudstyr alt efter
model) er indbygget i den nederste del af EPS 708. Med
vandkøleren køles prøveolie ved hjælp af en varmeveks-
ler. I dette tilfælde er det ikke nødvendigt med ekstern
vandforsyning.
Køling af prøveolie
Kølingen af prøveolien sker ved hjælp af en varmeveksler.
Den fornødne kølevandsmængde tilføres via den eksterne
vandtilslutning eller gennem den interne vandkøler.
Tilslutningerne til det eksterne kølevandstilløb og køle-
vandsreturløb findes på bagsiden af prøvestanden
(se fig.3).
! I tilfælde af ekstern vandforsyning skal der monteres
en olieudskiller i kølevandsafløbet.
Opvarmning af prøveolie
Opvarmning af prøveolien sker ved hjælp af en elektrisk
modstandsopvarmning, der er monteret i prøveolietan-
ken. Opvarmningstiden for prøveolien, f.eks. fra 20 °C
til 40 °C, afhænger af den mængde prøveolie, der er i
prøveolietanken. I gennemsnit udgør opvarmningstiden
ved stuetemperatur (18 °C til 20 °C) ca.20 min.
Så snart EPS 708 er tændt, cirkuleres prøveolien ved
hjælp af de elektriske brændstofpumper. Opvarmningen i
prøveolietanken, der afhænger af temperaturregulatoren,
opvarmer prøveolien til den forudvalgte temperatur og
holder den konstant. Med den indbyggede temperatur-
føler bliver temperaturen hele tiden målt. Ved hjælp af
svømmerafbryderne, der er indbygget i prøveolietanken,
kontrolleres det mindste og maksimale niveau for prø-
veolien.
