Operation Manual - STP
Quidway S3500 Series Ethernet Switches  Chapter 2  BPDU Tunnel Configuration

Huawei Technologies Proprietary
2-3
II. Networking diagram
E 0/1
Switch C
Switch A
E 0/1
E 0/1
Switch D
Switch B
E 0/2
E 0/1
E 0/2
Switch C
Switch A E 0/1
Switch D
Switch B
E 0/1
E 0/1
Switch C
Switch A
E 0/1
E 0/1
Switch D
Switch B
E 0/2
E 0/1
E 0/2
Switch C
Switch A E 0/1
Switch D
Switch B
E 0/1

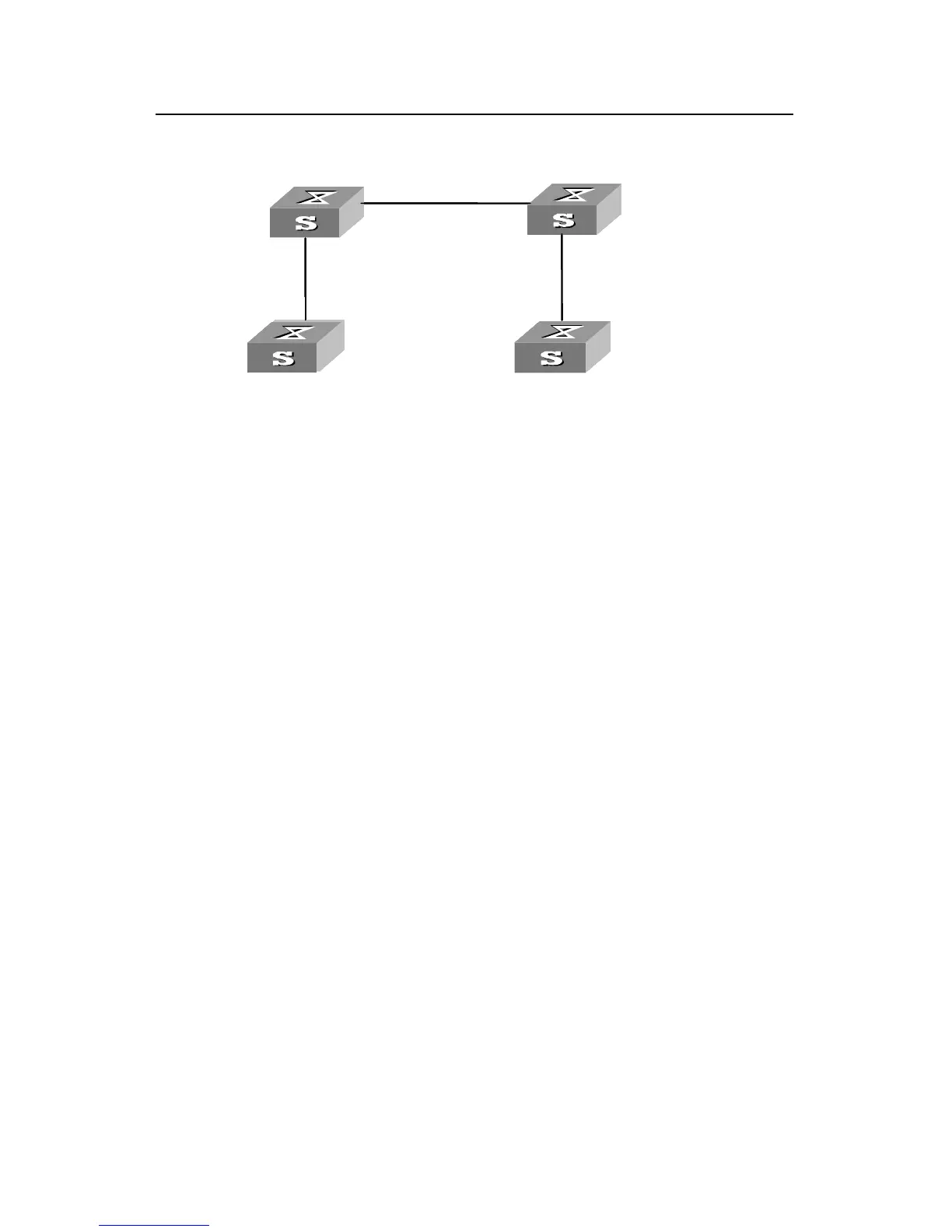

Figure 2-2 Network diagram for BPDU Tunnel configuration
III. Configuration procedures
1)  Configure Switch A
# Enable RSTP on the device.
[Quidway] stp enable
# Add port Ethernet 0/1 into VLAN 10.
[Quidway] vlan 10
[Quidway-Vlan10] port Ethernet 0/1
2)  Configure Switch B
# Enable RSTP on the device.
[Quidway] stp enable
# Add port Ethernet 0/1 into VLAN 10.
[Quidway] vlan 10
[Quidway-Vlan10] port Ethernet 0/1
3)   Configure Switch C
# Enable MSTP on the device.
[Quidway] stp enable
# Enable BPDU Tunnel on the device.
[Quidway] vlan-vpn tunnel
# Add port Ethernet0/1 into VLAN 10.
[Quidway] vlan 10
[Quidway-Vlan10] port Ethernet 0/1
# First disable the STP protocol and then enable VLAN VPN on Ethernet0/1.
