3/4
6. Electrical parts
63300
63300

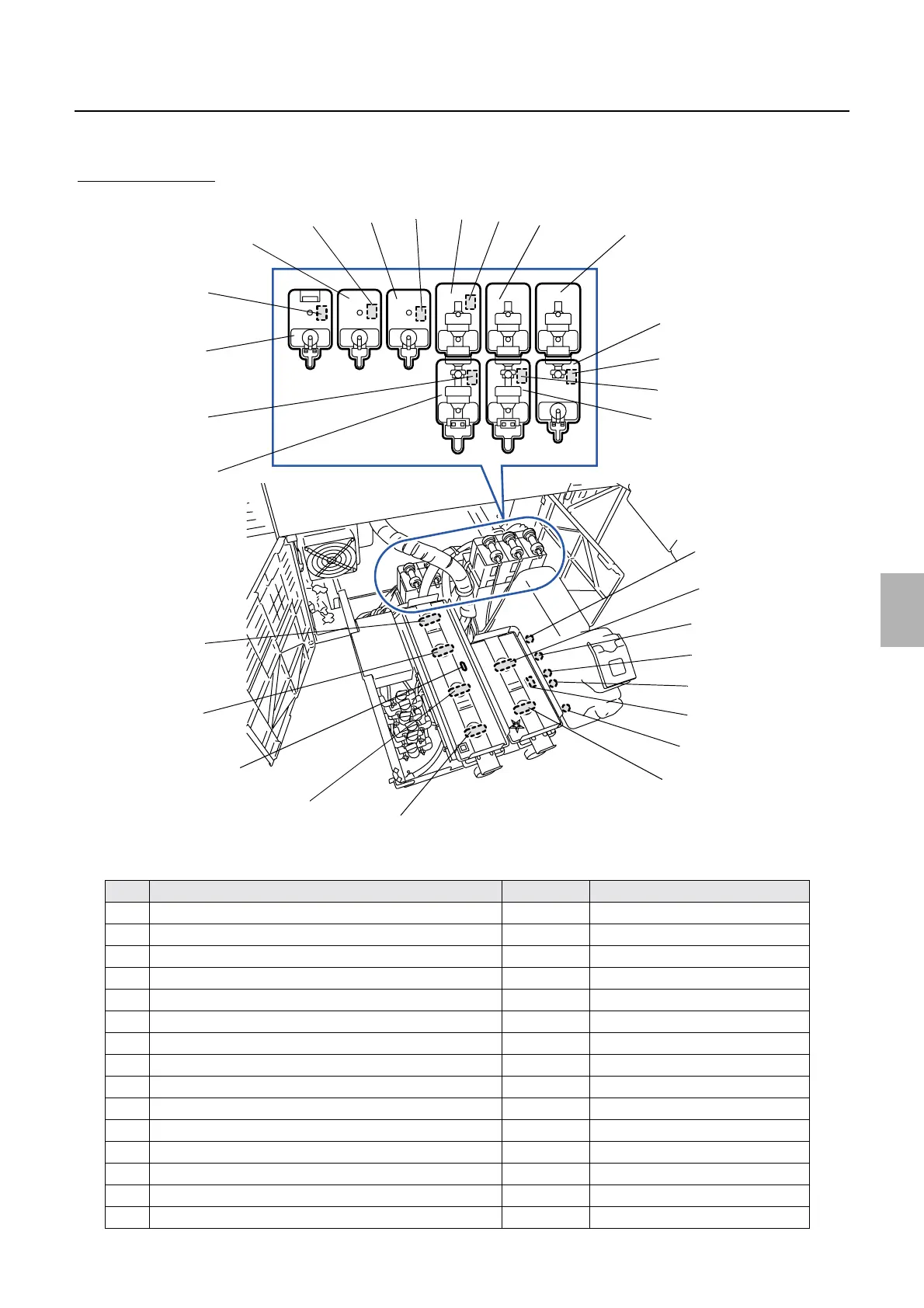

Positions of electrical parts (Processor section)
!
!!
! Layout diagram
SM replenishment unit
No. Name Symbol Remarks
1 CD-A replenisher pump sensor SE32
2 CD-B replenisher pump sensor SE33
3 CD-C replenisher pump sensor SE34
4 BF-A replenisher pump sensor SE35
5 BF-B replenisher pump sensor SE36
6 STB replenisher pump sensor SE37
7 CD-A replenishment solution sensor SE38
8 CD-B replenishment solution sensor SE39
9 CD-C replenishment solution sensor SE40
10 STB replenishment solution sensor SE41
11 BF-A replenishment solution sensor SE42
12 BF-B replenishment solution sensor SE43
13 CD-W water supply pump sensor SE44
14 Water supply tank level sensor LSE5
15 Replenishment package sensor P-1 LS6
10
9
15
8
7
14
11
16
12
20
21
17
18
6
5
29
4
28
3
27
24
2
13
22
25
1
26
23
19
QSS-3701/3702/3703 [SM]
G070041
