105Service Manual – CS7010™ 24 - Electrical System

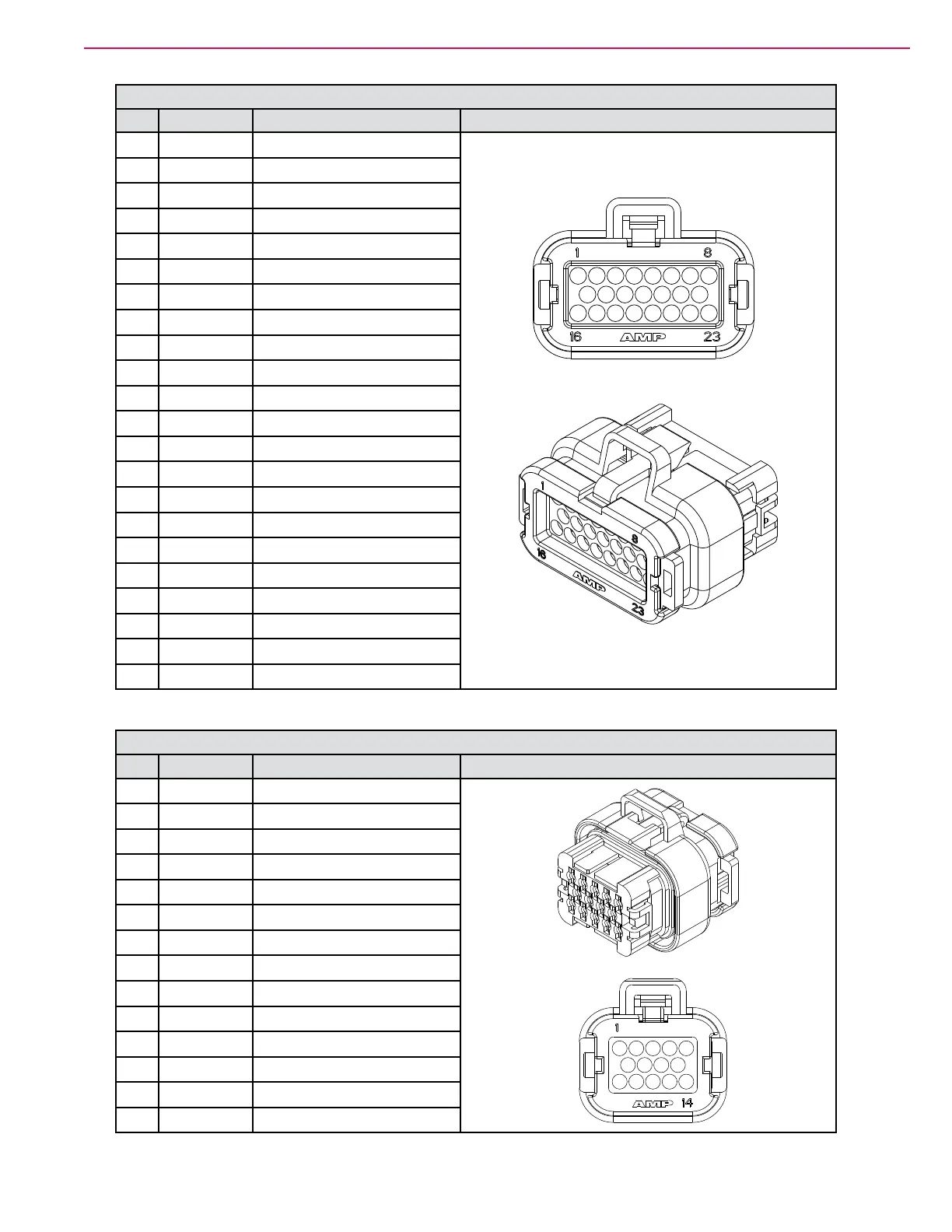

J2 Main Machine Controller
Pin Color Name
1 YEL-BRN Throttle 1
2 GRN Throttle 2
3 BLK Hyd. Clutch
4 BLU-BLK
5 Headlights
6 BLK VACC1
7 GRY-GRN
Ignitionoutput
8 WHT-GRN L2 Solution Valve
9 ORN-GRY Start output
10 GRY-YEL E-Stop input
11 GRN-WHT
BatteryInterlockinput
12 YEL/WHT SeatSwitchinput
13 GRY-VIO 12VInput
14 YEL-VIO M23 Detergent pump
15 GRN-YEL M23 Detergent pump
16 YEL-RED M24 Detergent pump
17 ORN-RED M24 Detergent pump
18 GRN-ORN
H1BackupAlarm
19 TAN-RED K1 Main Relay Control
20 BLK-YEL LT6 Right Front Turn
21 TAN-RED
StartInput
22 TAN-WHT Run Signal input
J3 Power Module #1
Pin Color Name
1 ORN-BLK M7 Dump Door Actuator
2 BRN-BLU K2 Coil
3 GRN-WHT
CAN0Low
4 YEL-WHT CAN 0 High
5 ORN-YEL Curtis Programmer
6 ORN-GRY M7 Dump Door Actuator
7 ORN-VIO Curtis Programmer
8 ORN-WHT Curtis Programmer
9 ORN KSI
10 WHT-BLK
M8ShakerMotor
11 BLU-ORN M8ShakerMotor
12 BLK Battery Negative
13 TAN-VIO M6 Main Broom Actuator
14 BLK-GRY M6 Main Broom Actuator
