network 10.0.0.0
import-route direct
#
return
l Configuration file of CE4
#
sysname CE4
#
vlan batch 70
#
interface vlanif70
ip address 10.4.1.1 255.255.255.0
#
interface GigabitEthernet1/0/0
port hybrid pvid vlan 70
port hybrid untagged vlan 70
#
rip 200
version 2
network 10.0.0.0
import-route direct
#
return
3.14.9 Example for Configuring VPN FRR
Networking Requirements
As shown in Figure 3-11, you need to configure the backup next hop on PE1 to configure PE3
as a backup of PE2. When a fault occurs to PE2, traffic can be switched to PE3 quickly.

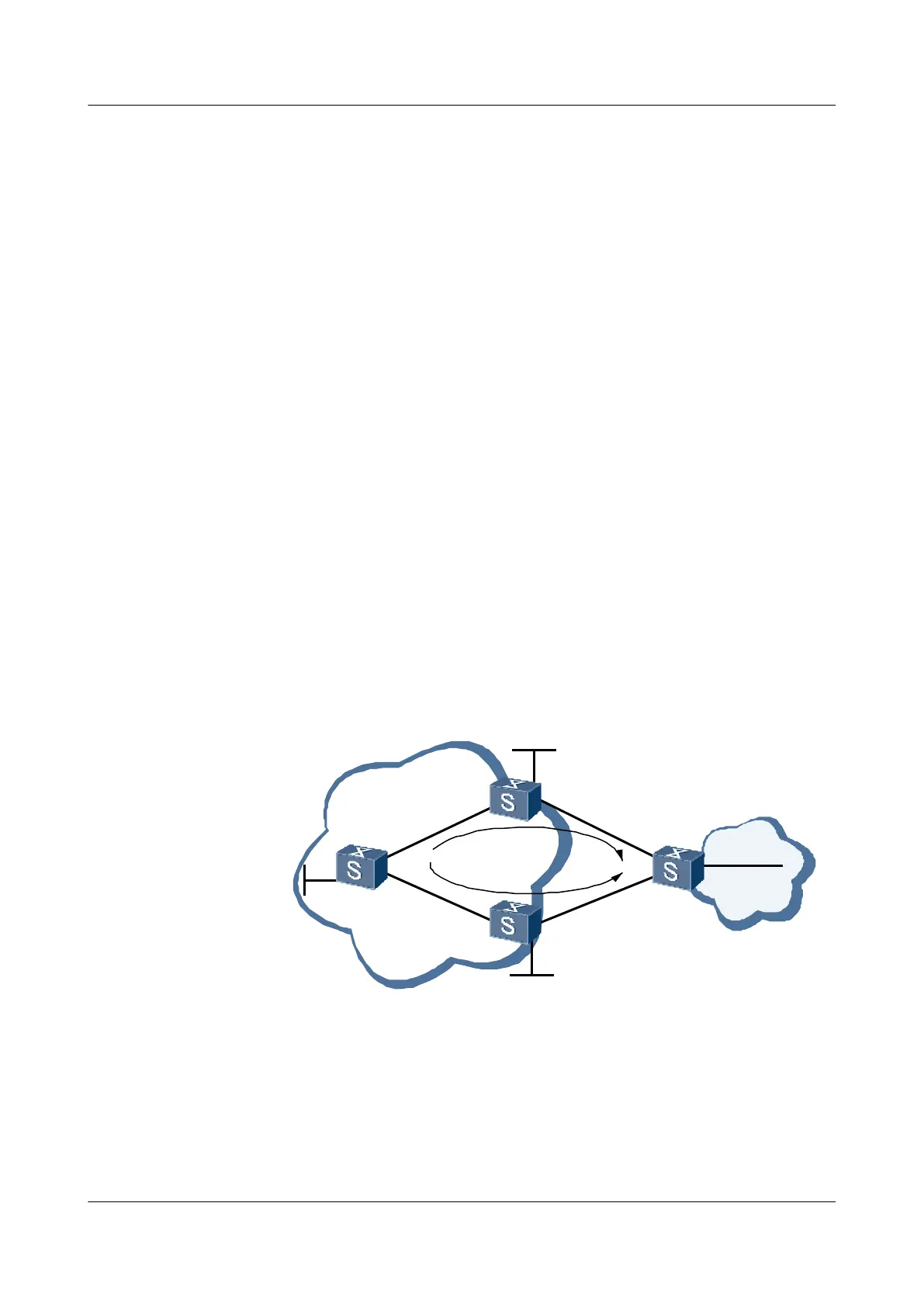

Figure 3-11 Networking diagram for configuring VPN FRR
PE1
PE2
PE3
VPN backbone
GE1/0/0
GE2/0/0
GE2/0/0
GE2/0/0
GE1/0/0
GE1/0/0
GE2/0/0
GE3/0/0
vpn1 site
Link_A
Link_B
AS65410
AS100
Loopback1
1.1.1.1/32
Loopback1
2.2.2.2/32
Loopback1
3.3.3.3/32
CE1
GE3/0/0
S9300
Interface VLANIF interface IP address
PE1 GigabitEthernet2/0/0 VLANIF 10 100.1.1.1/30
GigabitEthernet3/0/0 VLANIF 30 100.2.1.1/30
Loopback1 1.1.1.1/32
PE2 GigabitEthernet1/0/0 VLANIF 10 100.1.1.2/30
3 BGP/MPLS IP VPN Configuration
Quidway S9300 Terabit Routing Switch
Configuration Guide - VPN
3-138 Huawei Proprietary and Confidential
Copyright © Huawei Technologies Co., Ltd.
Issue 03 (2009-08-20)
