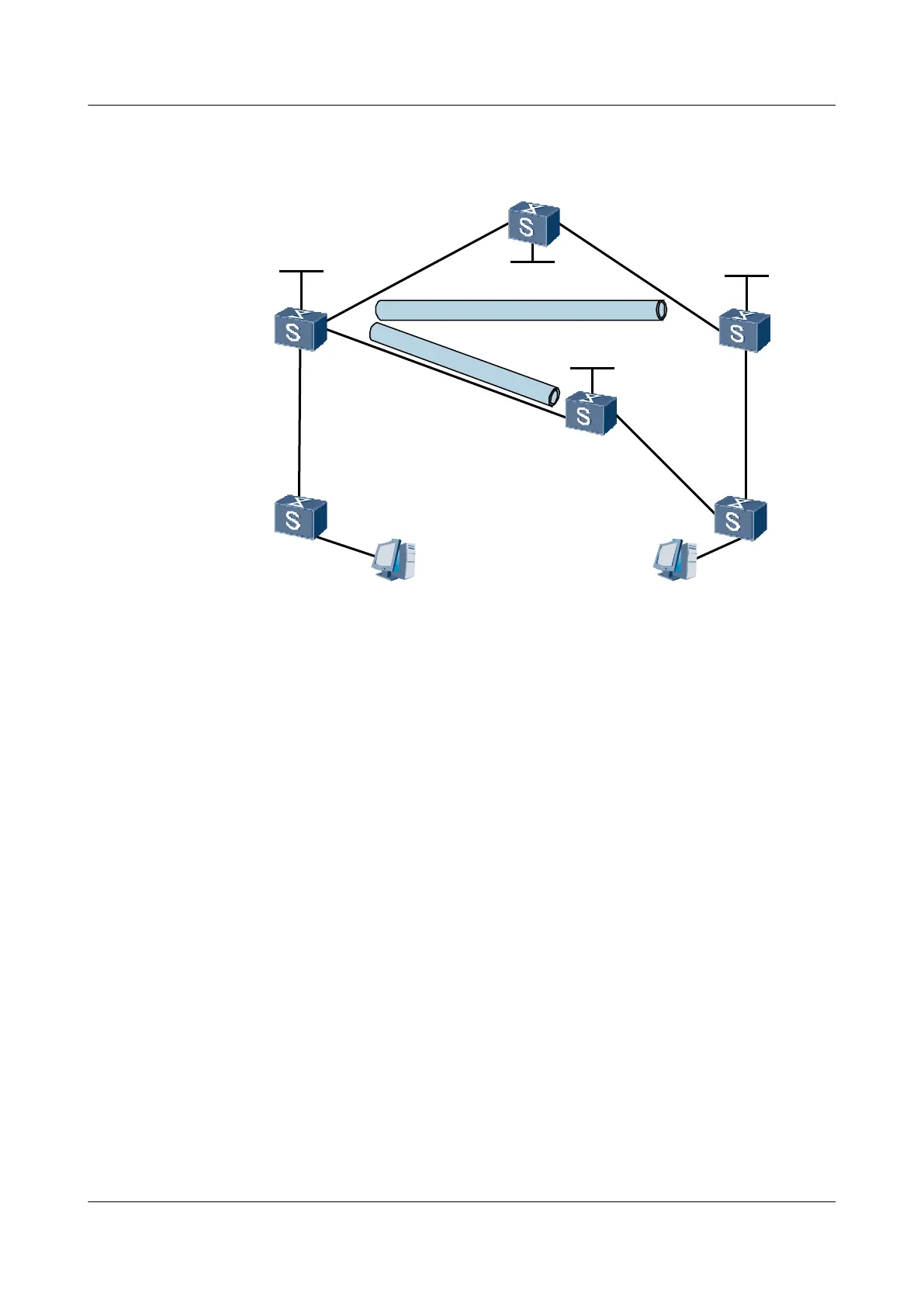

Figure 5-15 Networking diagram for configuring PW FRR - CEs are asymmetrically connected
to PEs through Ethernet links
PE1
PE2
PE3
P
MPLS LSP
MPLS TE
GE2/0/1
GE2/0/1
GE1/0/1
GE1/0/0
GE1/0/0
GE2/0/1
GE2/0/2
GE1/0/0 GE1/0/0
GE2/0/2
GE2/0/1
GE1/0/0
Loopback1
1.1.1.1/32
Loopback1
2.2.2.2/32
CE1
CE2
Loopback1
3.3.3.3/32
Loopback1
4.4.4.4/32
GE1/0/1
Client1
10.1.1.1/24
Client2
10.1.1.2/24
GE1/0/2
S9300 Interface VLANIF interface IP address
PE1 GigabitEthernet1/0/0 VLANIF 10 -
GigabitEthernet2/0/1 VLANIF 20 100.13.1.1/30
GigabitEthernet2/0/2 VLANIF 40 100.12.1.1/30
Loopback1 - 1.1.1.1/32
PE2 GigabitEthernet1/0/0 VLANIF 50 -
GigabitEthernet2/0/1 VLANIF 40 100.12.1.2/30
Loopback1 - 2.2.2.2/32
PE3 GigabitEthernet1/0/0 VLANIF 60 -
GigabitEthernet2/0/1 VLANIF 30 100.34.1.2/30
Loopback1 - 3.3.3.3/32
P GigabitEthernet2/0/1 VLANIF 20 100.13.1.2/30
GigabitEthernet2/0/2 VLANIF 30 100.34.1.1/30
Loopback1 - 4.4.4.4/32
CE1 GigabitEthernet1/0/0 VLANIF 10 -
GigabitEthernet1/0/1 VLANIF 70 -
CE2 GigabitEthernet1/0/0 VLANIF 60 -
GigabitEthernet1/0/1 VLANIF 50 -
