sysname CE3
#
vlan batch 50
#
interface Vlanif50
ip address 10.1.1.3 255.255.255.0
#
interface GigabitEthernet1/0/0
port link-type trunk
port trunk allow-pass vlan 50
#
return
6.11.4 Example for Configuring Static VLLs to Access a VPLS
Network
Networking Requirements
As shown in Figure 6-8, UPEs do not support dynamic VLLs, and access SPEs through static
VLLs; VLLs are set up between UPEs and SPEs in SVC mode; CE1 and CE2 access the VPLS
fully-connected VPLS network through UPEs.

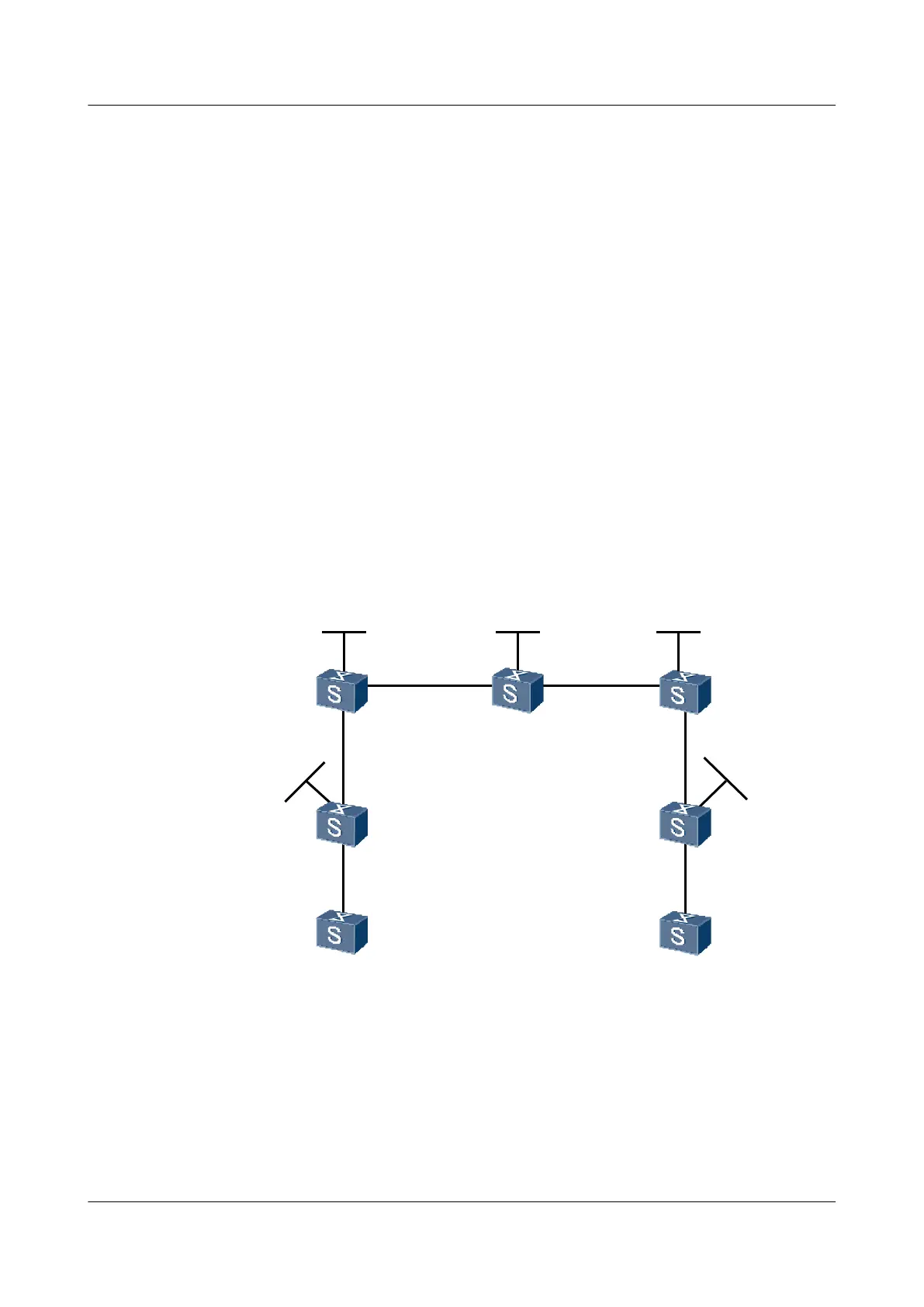

Figure 6-8 Networking diagram for configuring static VLLs to access a VPLS network
Loopback1
5.5.5.9/32
UPE1 UPE2
P
Loopback1
4.4.4.9/32
GE1/0/0
GE2/0/0
GE2/0/0
GE1/0/0
Loopback1
SPE1
SPE2
1.1.1.9/32
Loopback1
2.2.2.9/32
Loopback1
3.3.3.9/32
GE1/0/0
GE1/0/0
GE2/0/0
GE1/0/0
GE1/0/0
CE1
CE2
GE1/0/0
GE2/0/0
GE2/0/0
S9300
Interface VLANIF Interface IP Address
UPE1 GigabitEthernet 1/0/0 VLANIF 20 100.1.3.2/24
GigabitEthernet 2/0/0 VLANIF 10 -
Loopback1 - 4.4.4.9/32
SPE1 GigabitEthernet 1/0/0 VLANIF 30 100.1.1.1/24
GigabitEthernet 2/0/0 VLANIF 20 100.1.3.1/24
