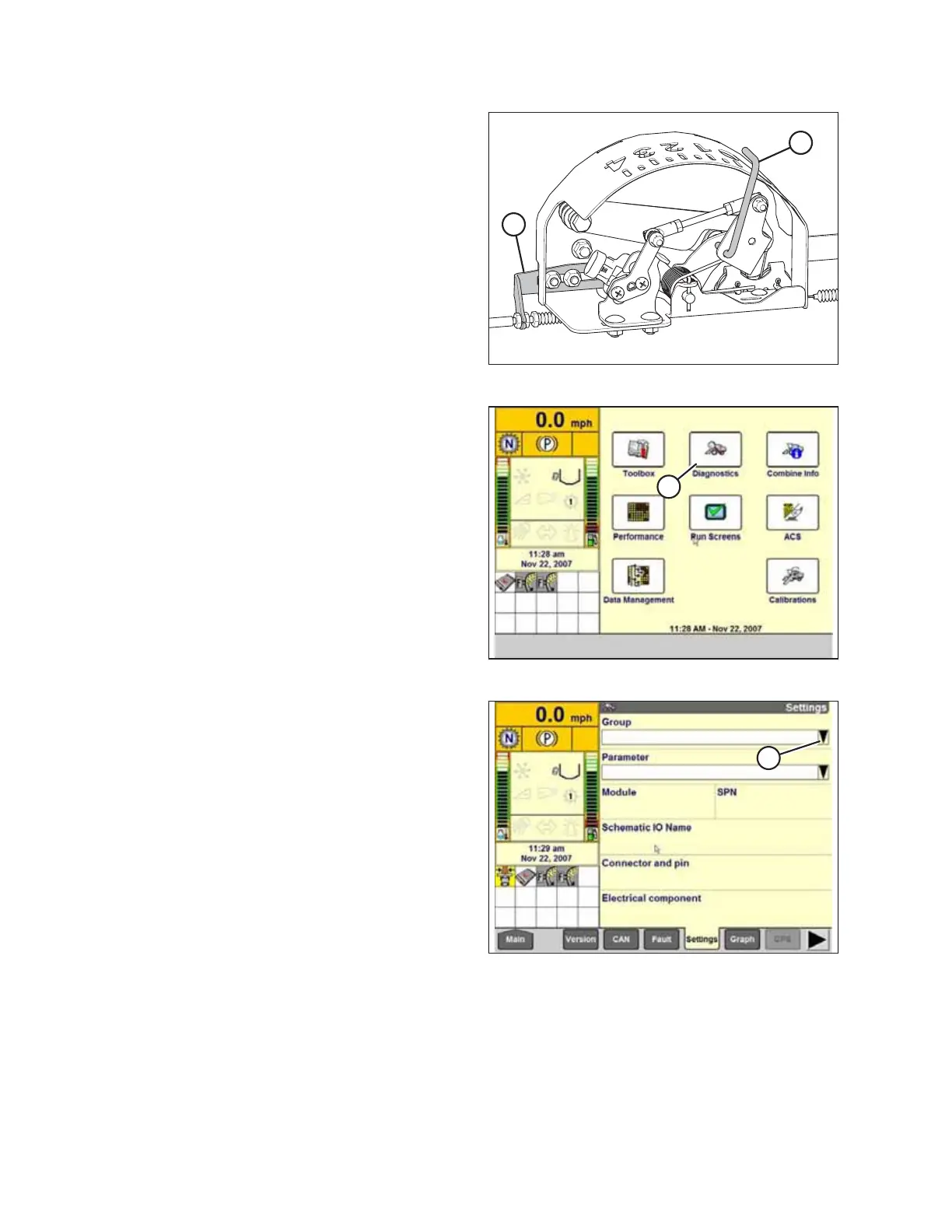

Figure 9.89: Float Indicator Box
3. Adjust cable take-up bracket (B) (if necessary) until
pointer (A) on float indicator is on 0.
Figure 9.90: Case IH Combine Display
4. Ensure header float is unlocked.
5. Select DIAGNOSTICS (A) on the MAIN page. The
DIAGNOSTICS page opens.
6. Select SETTINGS. The SETTINGS page opens.
Figure 9.91: Case IH Combine Display
7. Select GROUP arrow (A). The GROUP dialog box opens.
SETTING UP AUTO HEADER HEIGHT CONTROL
