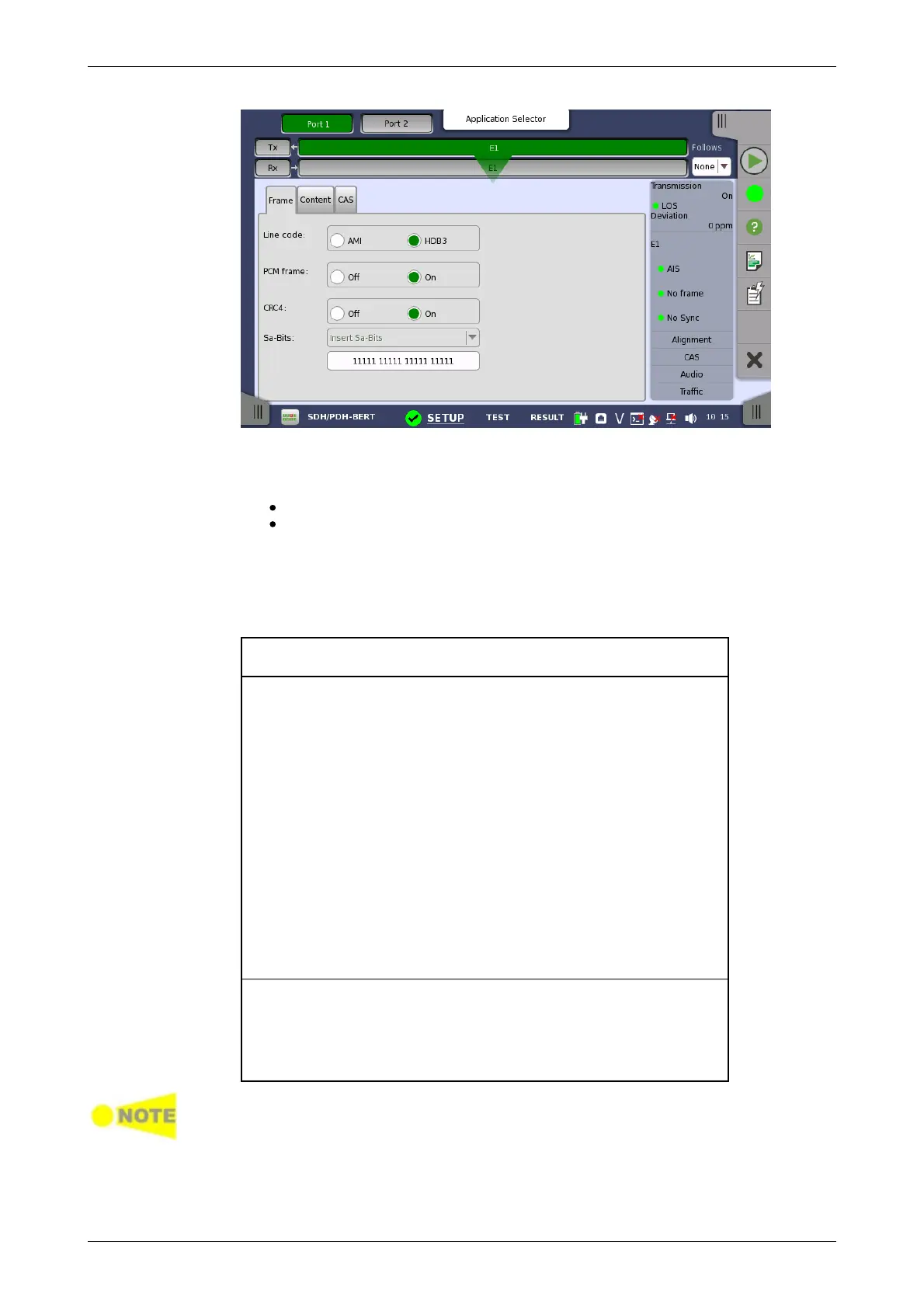

Line code
Use the Line code radio buttons to select transmission line code.
HDB3: High-Density Bipolar Order 3
AMI: Alternate Mark Inversion
PCM frame
Use the PCM frame radio buttons to enable (On) or disable (Off) insertion of
PCM frame in the transmitted signal.
PCM frame is formed by 16 E1 frames. Frame structure is shown below.
Frame
number
Bits 1 to 8 of the frame (Timeslot 0)
1 2 3 4 5 6 7 8
0 C1 0 0 1 1 0 1 1
1 0 1 A Sa Sa Sa Sa Sa
2 C2 0 0 1 1 0 1 1
3 0 1 A Sa Sa Sa Sa Sa
4 C3 0 0 1 1 0 1 1
5 1 1 A Sa Sa Sa Sa Sa
6 C4 0 0 1 1 0 1 1
7 0 1 A Sa Sa Sa Sa Sa
8 C1 0 0 1 1 0 1 1
9 1 1 A Sa Sa Sa Sa Sa
10 C2 0 0 1 1 0 1 1
11 1 1 A Sa Sa Sa Sa Sa
12 C3 0 0 1 1 0 1 1
13 E 1 A Sa Sa Sa Sa Sa
14 C4 0 0 1 1 0 1 1
15 E 1 A Sa Sa Sa Sa Sa
Sub multiframe (SMF) I: Frame number 0 to 7, II: Frame number 8 to
15
E: CRC4 error indication bits (FEBE)
Sa: Spare bits
C1 to C4: Cyclic Redundancy Check-4 (CRC4) bits
A: Remote Alarm Indication (RAI)
When PCM frame is set to Off, many of the following transmitter parameters are
insignificant.
CRC4
Use the CRC4 radio buttons to enable (On) or disable (Off) CRC4 in the
transmitted signal contained in the PCM Frame.
