Siemens Simatic S7 Series

Technical specifications
A.2 S7-200 SMART CPUs
S7-200 SMART
System Manual, 09/2015, A5E03822230-AC
575
A.2.1.3
CPU ST20 and CPU SR20 wiring diagrams

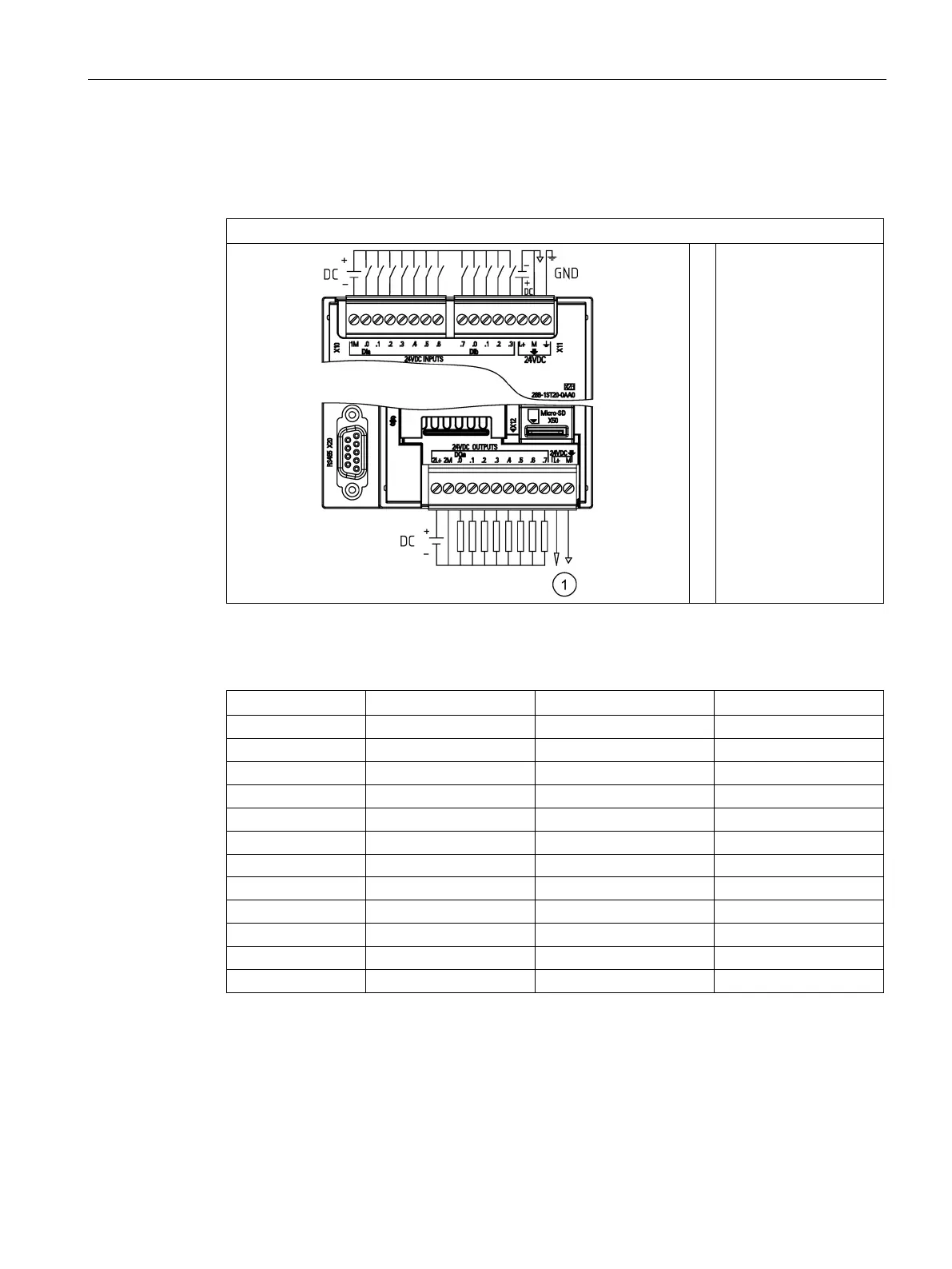

Table A- 17 Wiring diagram for the CPU ST20 DC/DC/DC (6ES7 288-1ST20-0AA0)
CPU ST20 DC/DC/DC (6ES7 288-1ST20-0AA0)
①
24 V DC Sensor Power
Out
Table A- 18 Connector pin locations for CPU ST20 DC/DC/DC (6ES7 288-1ST20-0AA0)
Pin
X10
X11
X12
1
1M
DI a.7
2L+
2
DI a.0
DI b.0
2M
3
DI a.1
DI b.1
DQ a.0
4
DI a.2
DI b.2
DQ a.1
5
DI a.3
DI b.3
DQ a.2
6 DI a.4 L+ / 24 V DC DQ a.3
7
DI a.5
M / 24 V DC
DQ a.4
8 DI a.6 Functional Earth DQ a.5
9
--
--
DQ a.6
10
--
--
DQ a.7
11
--
--
L+ / 24 V DC
12
--
--
M/ 24 V DC
