Siemens Simatic S7 Series

Technical specifications
A.2 S7-200 SMART CPUs
S7-200 SMART
590 System Manual, 09/2015, A5E03822230-AC
A.2.3.3
CPU ST40, SR40 and CR40 wiring diagrams

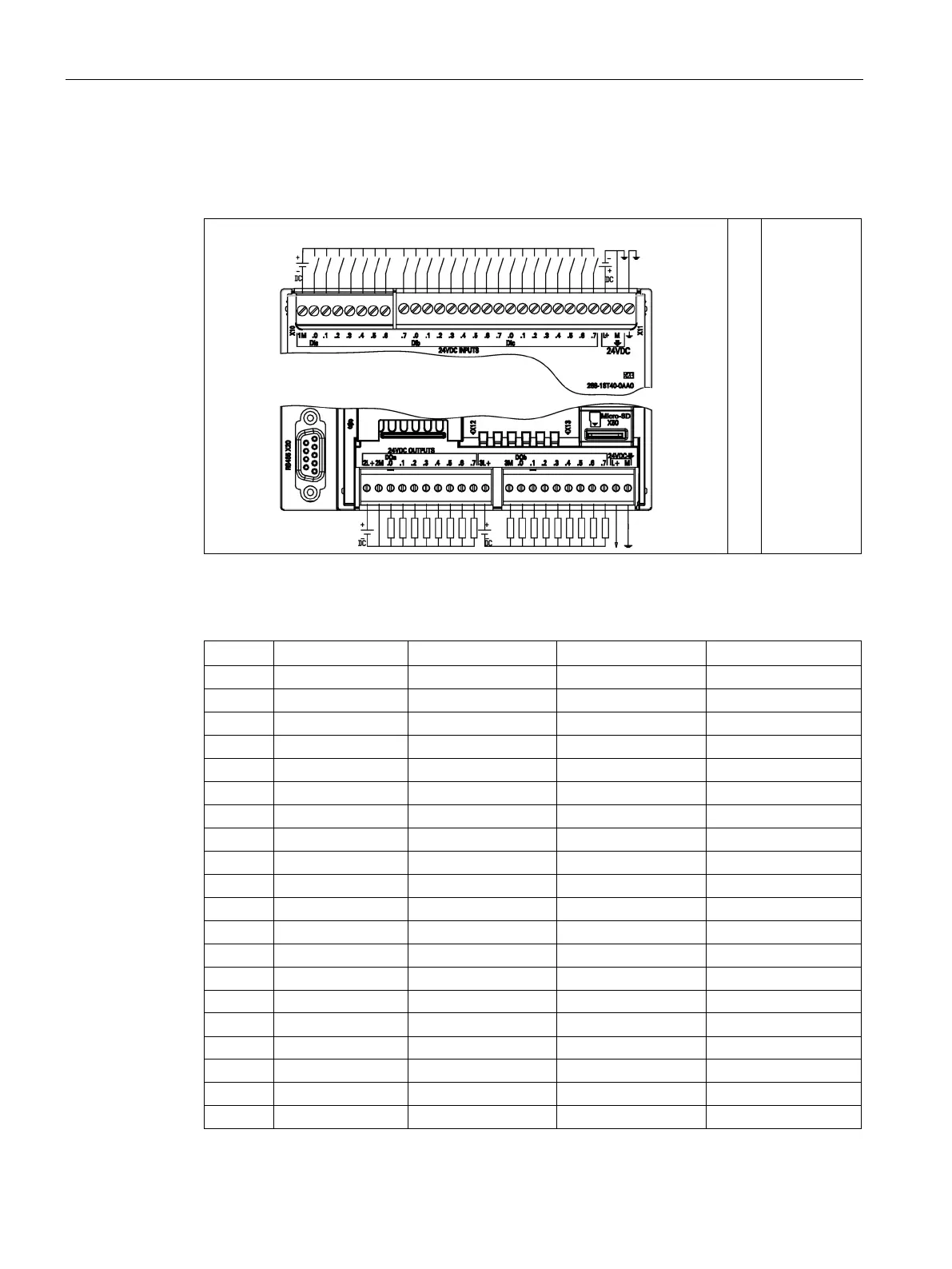

Table A- 43 Wiring diagram for the CPU ST40 DC/DC/DC (6ES7 288-1ST40-0AA0)
①
24 V DC
Sensor Pow-
er Out
Table A- 44 Connector pin locations for CPU ST40 DC/DC/DC (6ES7 288-1ST40-0AA0)
Pin
X10
X11
X12
X13
1
1M
DI a.7
2L+
3M
2
DI a.0
DI b.0
2M
DQ b.0
3
DI a.1
DI b.1
DQ a.0
DQ b.1
4
DI a.2
DI b.2
DQ a.1
DQ b.2
5
DI a.3
DI b.3
DQ a.2
DQ b.3
6
DI a.4
DI b.4
DQ a.3
DQ b.4
7
DI a.5
DI b.5
DQ a.4
DQ b.5
8
DI a.6
DI b.6
DQ a.5
DQ b.6
9
--
DI b.7
DQ a.6
DQ b.7
10
--
DI c.0
DQ a.7
L+ / 24 V DC Out
11
--
DI c.1
3L+
M / 24 V DC Out
12
--
DI c.2
--
--
13
--
DI c.3
--
--
14
--
DI c.4
--
--
15
--
DI c.5
--
--
16 -- DI c.6 -- --
17
--
DI c.7
--
--
18
--
L+ / 24 V DC
--
--
19
--
M / 24 V DC
--
--
20
--
Functional Earth
--
--
