A.2 S7-200 SMART CPUs
S7-200 SMART
582 System Manual, 09/2015, A5E03822230-AC
A.2.2.3
CPU ST30 and CPU SR30 wiring diagrams

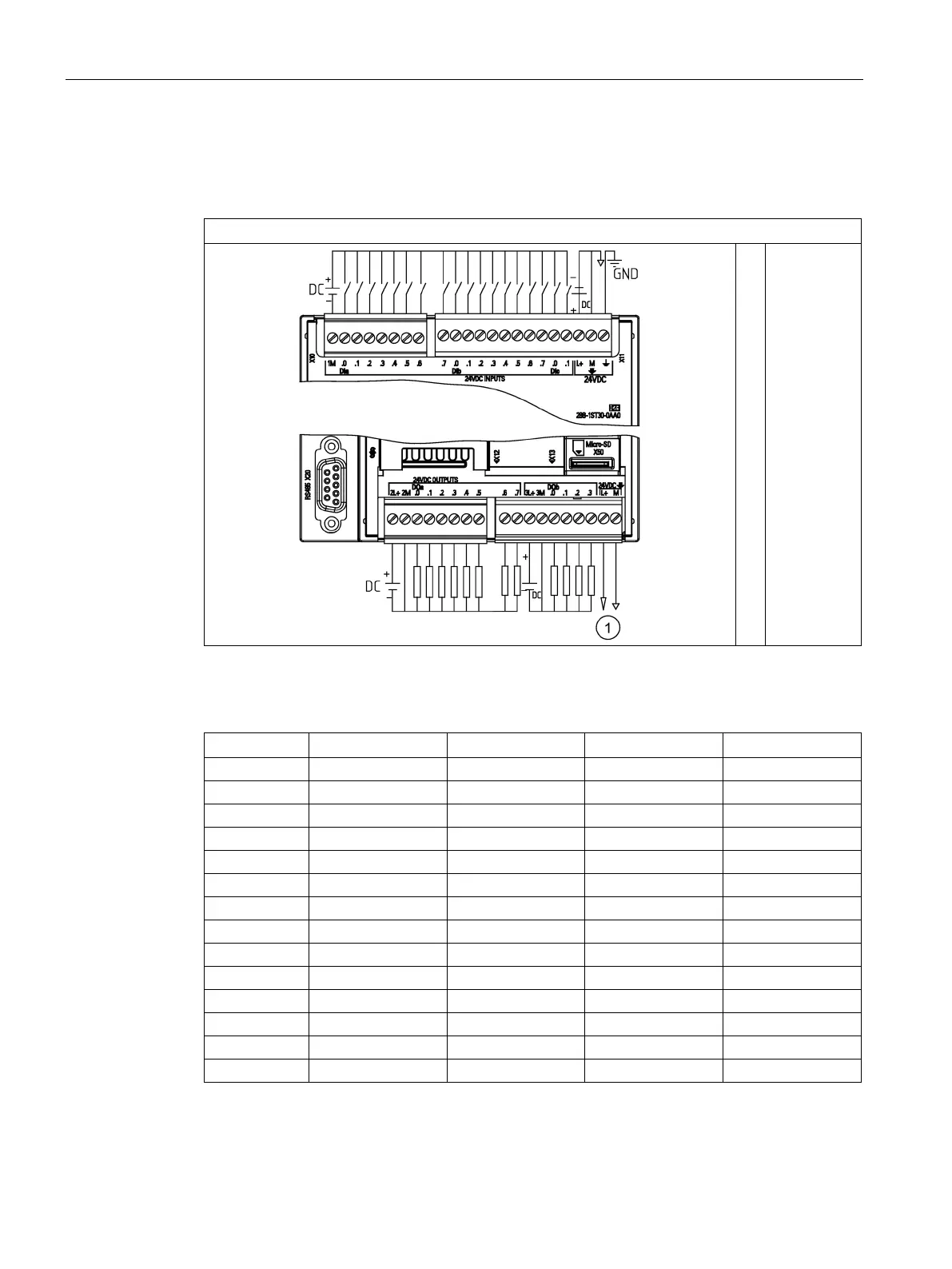

Table A- 30 Wiring diagram for the CPU ST30 DC/DC/DC (6ES7 288-1ST30-0AA0)
CPU ST30 DC/DC/DC (6ES7 288-1ST30-0AA0)
①
24 V DC
Sensor
Power Out
Table A- 31 Connector pin locations for CPU ST30 DC/DC/DC (6ES7 288-1ST30-0AA0)
Pin
X10
X11
X12
X13
1
1M
DI a.7
2L+
DQ a.6
2 DI a.0 DI b.0 2M DQ a.7
3
DI a.1
DI b.1
DQ a.0
3L+
4
DI a.2
DI b.2
DQ a.1
3M
5
DI a.3
DI b.3
DQ a.2
DQb.0
6
DI a.4
DIb.4
DQa.3
DQb.1
7
DI a.5
DIb.5
DQ a.4
DQb.2
8
DI a.6
DIb.6
DQ a.5
DQb.3
9
--
DIb.7
--
L+ / 24 V DC
10
--
DIc.0
--
M / 24 V DC
11
--
DIc.1
--
--
12
--
L+24 V DC
--
--
13
--
M / 24 V DC
--
--
14
--
Functional Earth
--
--
