A.2 S7-200 SMART CPUs
S7-200 SMART
600 System Manual, 09/2015, A5E03822230-AC
Pin
X10
X11
X12
X13
19
DI c.1
M / 24 V DC
DQ b.6
--
20 DI c.2 Functional Earth DQ b.7 --

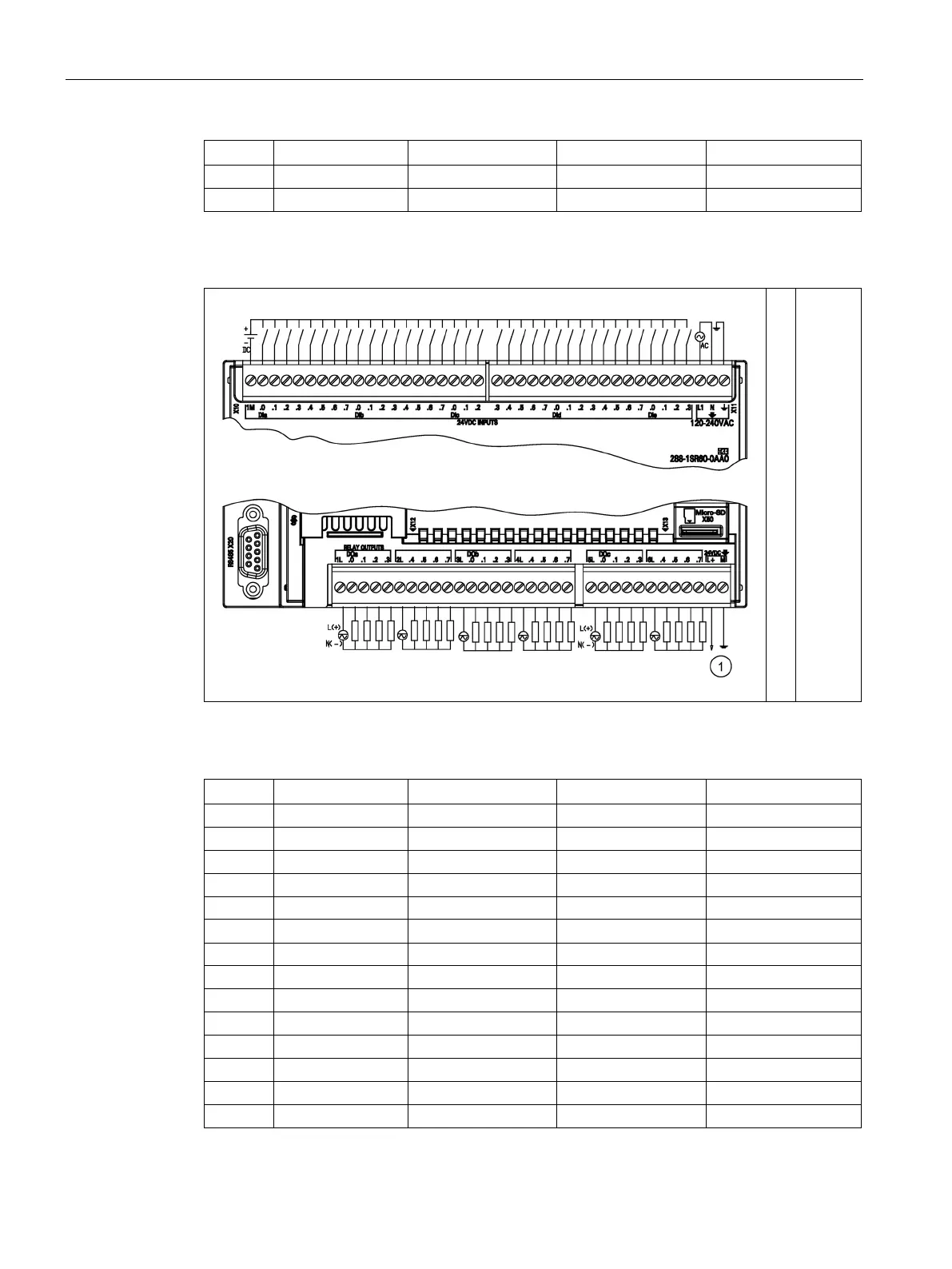

Table A- 60 Wiring diagram for the CPU SR60 AC/DC/Relay (6ES7 288-1SR60-0AA0)
①
24 V
DC
Sensor
Power
Output
Table A- 61 Connector pin locations for CPU SR60 AC/DC/Relay (6ES7 288-1SR60-0AA0)
Pin
X10
X11
X12
X13
1
1M
DI c.3
1L
5L
2
DI a.0
DI c.4
DQ a.0
DQ c.0
3
DI a.1
DI c.5
DQ a.1
DQ c.1
4
DI a.2
DI c.6
DQ a.2
DQ c.2
5 DI a.3 DI c.7 DQ a.3 DQ c.3
6
DI a.4
DI d.0
2L
6L
7 DI a.5 DI d.1 DQ a.4 DQ c.4
8
DI a.6
DI d.2
DQ a.5
DQ c.5
9
DI a.7
DI d.3
DQ a.6
DQ c.6
10
DI b.0
DI d.4
DQ a.7
DQ c.7
11
DI b.1
DI d.5
3L
L+ / 24 V DC Out
12
DI b.2
DI d.6
DQ b.0
M / 24 V DC Out
13
DI b.3
DI d.7
DQ b.1
--
14
DI b.4
DI e.0
DQ b.2
--
