Dell 3115CN - Page 507

3 - 98
Chapter 3 Removal and Replacement Procedures (RRPs)
Version 1 2006.11.28

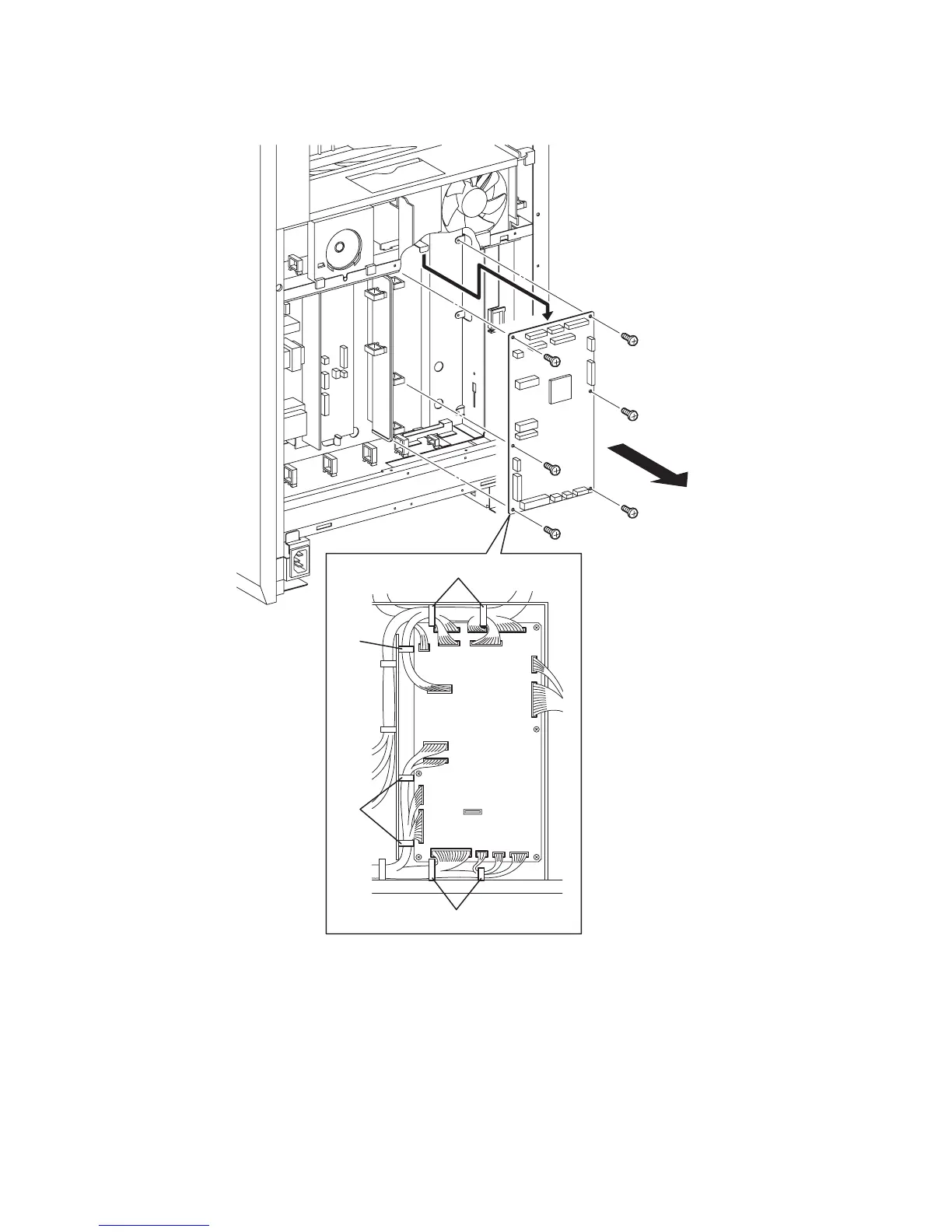

Removal 67 MACHINE CONTROL UNIT (PL13.5.13)
23) Disengage all the connectors of the MACHINE CONTROL UNIT (PL13.5.13).
24) Release the harnesses from the clamps.
25) Remove the six screws (silver, 6mm) that fix the MACHINE CONTROL UNIT to the printer.
26) Remove the MACHINE CONTROL UNIT from the printer.
Gnb03176KA
25)
25)
25)
26)
25)
25)
25)
23)
24)
24)
24)
24)
