.50
3


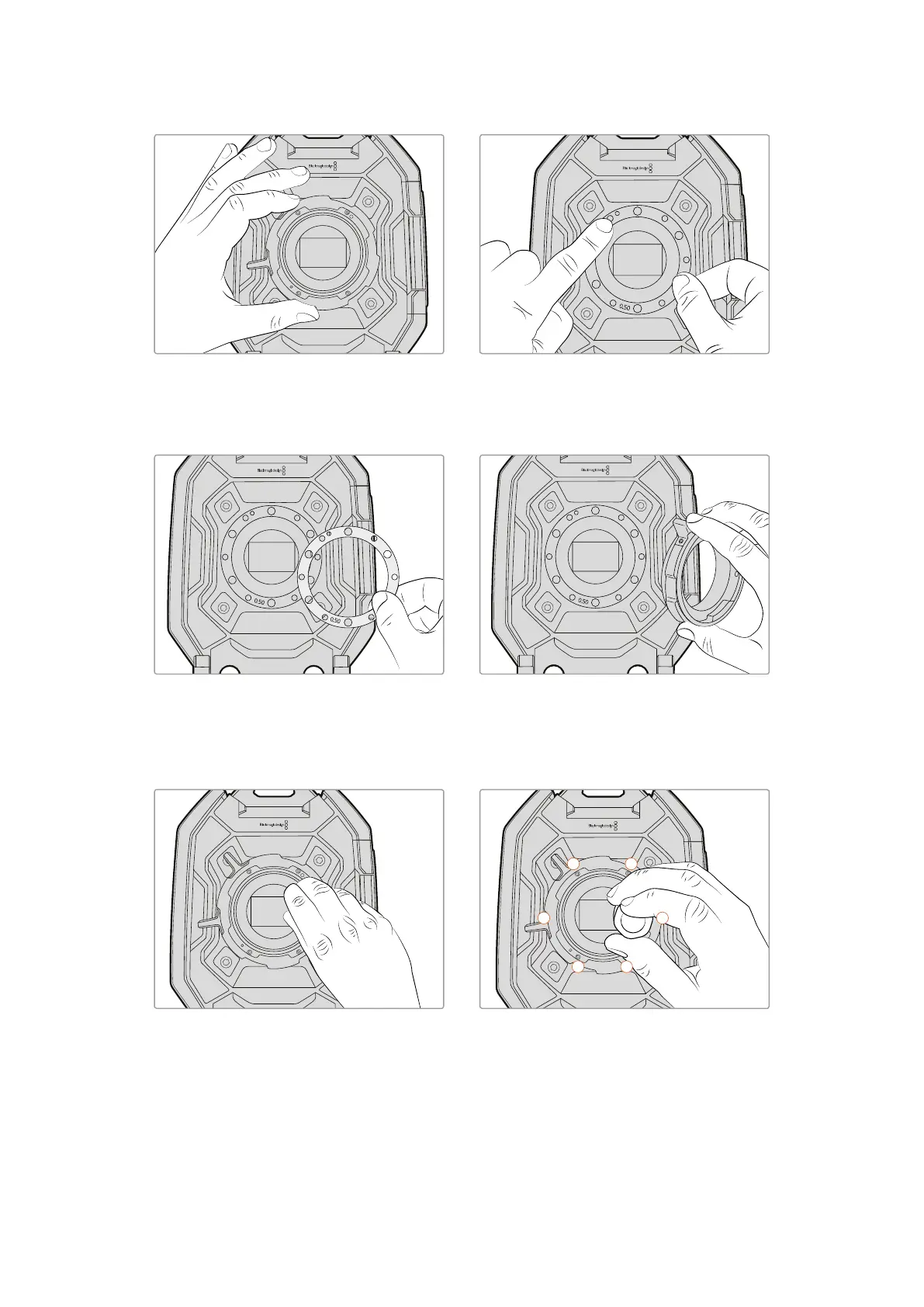

レンズ マウントを 注 意 深くカメラ 筐 体 から 取
り外します。取り外したネジは、レンズマウン
トと共 に保 管してください 。
4
装着されている
0.50mm
シムは 、
11
時の位置に
アラ イメントピ ン が ありま す。
0.50
0.50
0.50
5

装着されている
0.50mm
シ ム を 取 り 外 し ま す 。レ ン
ズのフォーカスマークを焦 点 距 離と合わせるため
に 必 要となる 厚さのシムを装 着します。
6

カメラ筐体にレンズマウントを取り付け、アラ
インメントホールとアラインメントピ ンを
11
時 の 位 置で 揃 えます。
1
3
6
5
4
2
7

レンズ マウントの ベースと接 触 するま で、
6
つの
PL
マウントネジを緩く回します。
8

トルクレン チまた は
2mm
の 六 角ドライバー を 使
い 、ネ ジ
1
を
1
周回して固定します。次に同様の
作業をネジ
2
で 行います。
3
、
4
、
5
、
6
の順番で
1
度に
1
回 転 ず つ 上 記 の 順 序 で 締 め て い き 、す べ
てのネジが 最 大トル ク
0.45Nm
になるまで、
この 作 業 を 続けます。
146
PL
マウントのシム 調 整
