So befestigen Sie Ihre Akkuplatte am Kamerarücken:
1 Entfernen Sie die Abdeckung der Molex-Strombuchse von der Rückseite der Blackmagic
URSA, indem Sie die vier an den Ecken befindlichen Schrauben lösen. An der Blackmagic
URSA ist nun der zwölfpolige Molex 55959-1230-Steckverbinder sichtbar.
2 Schließen Sie den zwölfpoligen Molex 55959-1230-Steckverbinder an Ihre Fremdhersteller-
Akkuplatte an.
3 Schrauben Sie die Fremdhersteller-Akkuträgerplatte an den vier Befestigungspunkten Ihrer
URSA fest. Benutzen Sie Schrauben mit dem Profil M3. Achten Sie beim Festschrauben darauf,
dass das Verbindungskabel sicher im Kabelschacht verstaut ist und nicht zwischen den beiden
Platten eingeklemmt wird.
Sobald die Fremdhersteller-Akkuplatte an Ihrer Blackmagic URSA befestigt ist, können Sie einen
V-Mount- oder Gold-Mount-Akku anbringen.
Gebrauch eigener Akkuplatten

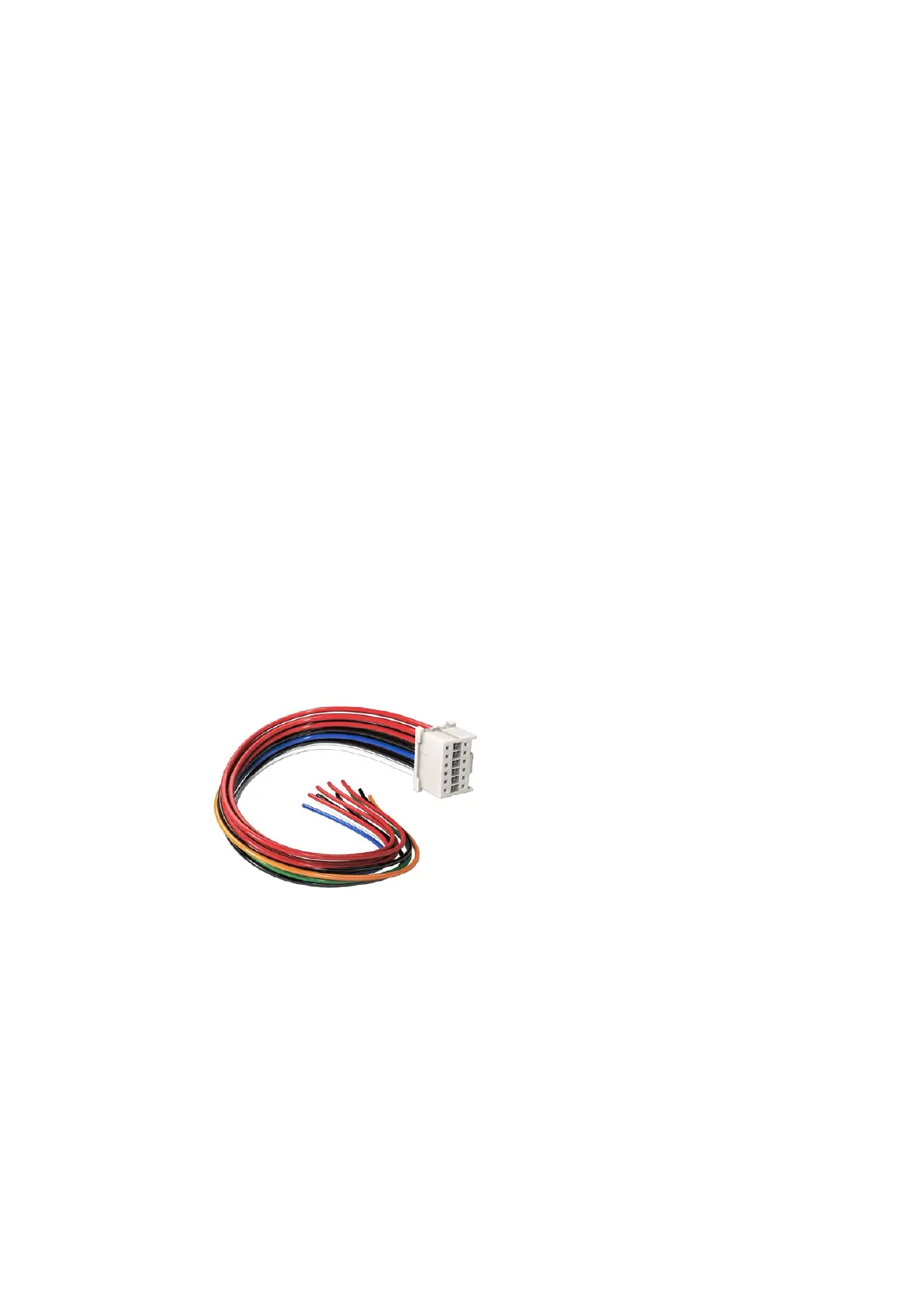

Adapterkabel mit Verbinder
Wenn Sie keine im Handel erhältliche, für die URSA konzipierte Akkuträgerplatte haben und Sie Ihre
eigene Trägerplatte modifizieren möchten, können Sie das mitgelieferte Adapterkabel mit Verbinder
benutzen. Letzteres ist auch bei einer Blackmagic Design Support-Stelle in Ihrer Nähe erhältlich.
So verdrahten Sie Adapterkabel und Verbinder mit Ihrer Akkuträgerplatte:
1 Trennen Sie am Ende aller roten und schwarzen Leiter ca. 1,5cm von der Isolierung ab.
2 Löten Sie die vier roten Akkuleiter („Batt“) an den entsprechenden positiven Leitern Ihrer
Akkuträgerplatte fest.
3 Löten Sie die vier schwarzen Erdungsleiter („GND“) an den entsprechenden negativen Leitern
Ihrer Akkuträgerplatte fest.
Sorgen Sie für eine angemessene Isolierung der Verbindungsstellen.
Wenn Sie beliebige Akkuträgerplatten zum Anschluss an die URSA modifizieren
möchten, benutzen Sie das mitgelieferte Adapterkabel mit Verbinder. Letzteres ist
auch bei einer Blackmagic Design Support-Stelle in Ihrer Nähe erhältlich
Dies gestattet die Versorgung Ihrer Kamera mit Akkustrom. Sie können auch zusätzliche Leiter für
Features wie einen 12-V-Ausgang und Akkustatus anschließen. Orientieren Sie sich als Hilfestellung
zum Anschließen der Leiter an den Informationen Ihrer Akkuträgerplatte sowie an dem auf dieser Seite
befindlichen Diagramm und der Tabelle. Bitte besuchen Sie bei eventuellen weiteren Fragen das
Blackmagic Design Support Center unter www.blackmagicdesign.com/de/support.
272Anbringen von Akkus
