Blackmagicdesign URSA - 触摸屏; 顶板和底板

摄影机右侧面板上的接口可通过
4
针
XLR
接口连接
12V
电 源 。您 可 将 高 达
12G-SDI
的视频信号通过
SDI
输入输出
BNC
接口连接
Blackmagic URSA
。同时，摄影机还配备时间码输入和输出接口，以及一个
同步
BNC
输入接口，可用来将您的视频和外部同步信号进行同步。
顶板和底板
摄影机顶板含有多个高强度
3/8
英寸安装点，可用来调节顶部把手的位置，或为摄影机安装配件。
摄影机底部则设有用于固定承托轨的
15mm LWS
标 准 安 装 点 ，以 及
VCT 14
规格台座支持。承托轨安
装接口符合
LWS
轻型标准，台座板上可安装制作流程中常用的标准
V
型
VCT-14
三脚架台座。

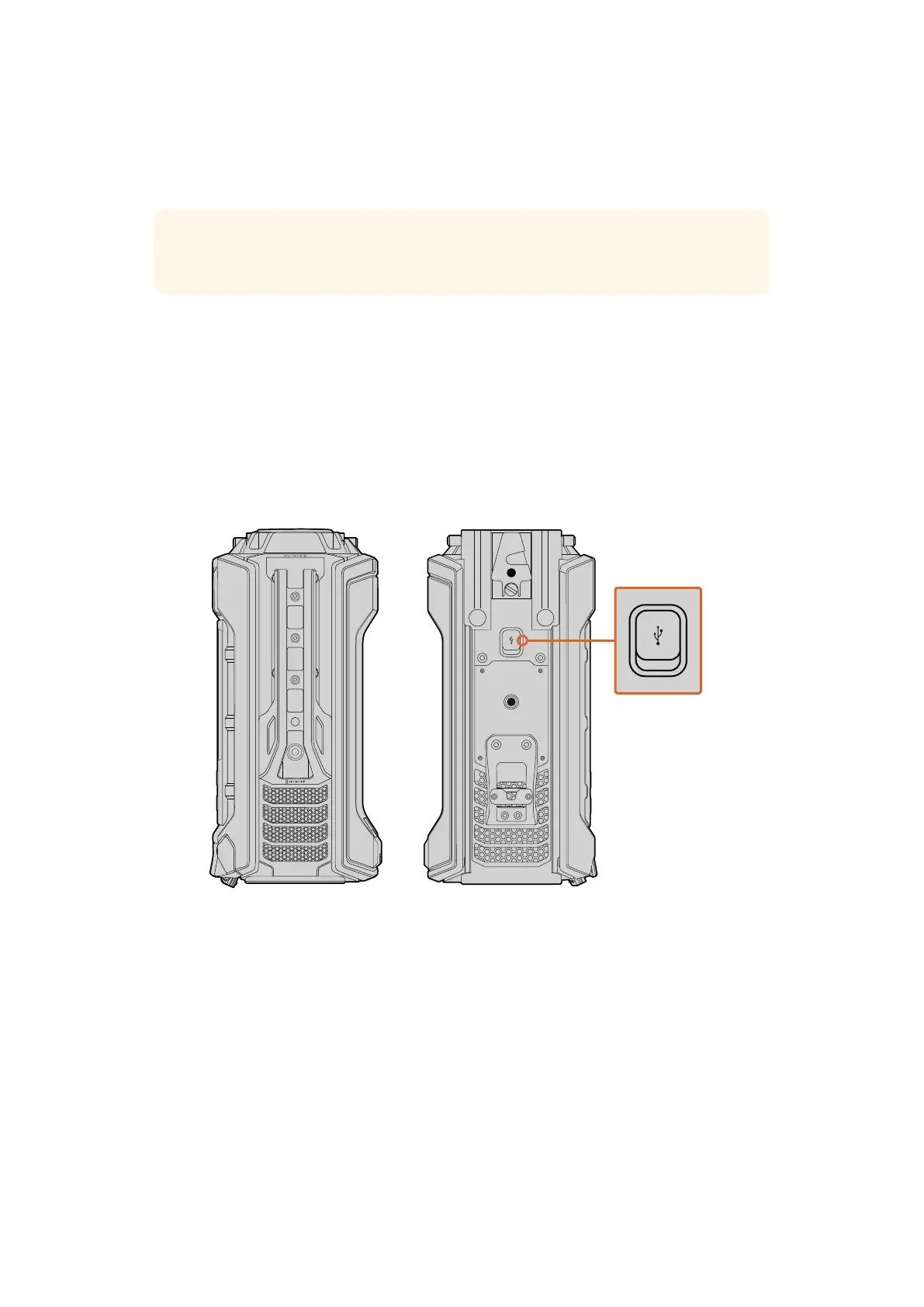

升级
Blackmagic URSA
的 内 部 软 件 时 ，请 通 过
USB 2.0
端口将摄影机连接到您的计算机。详情请参考
“
Blackmagic Camera Setup
实用软件”部分的内容。
触摸屏
每个工作站都配有一块触摸屏，可用来监看影像记录、查看示波器、应用设置及开启摄影机各项功能。
提示 有关
Blackmagic URSA
后面板侧面接口的详细信息，请参阅“摄影机辅助功能和音
频 工 作 站 接 口 ”章 节 的 内 容 。
