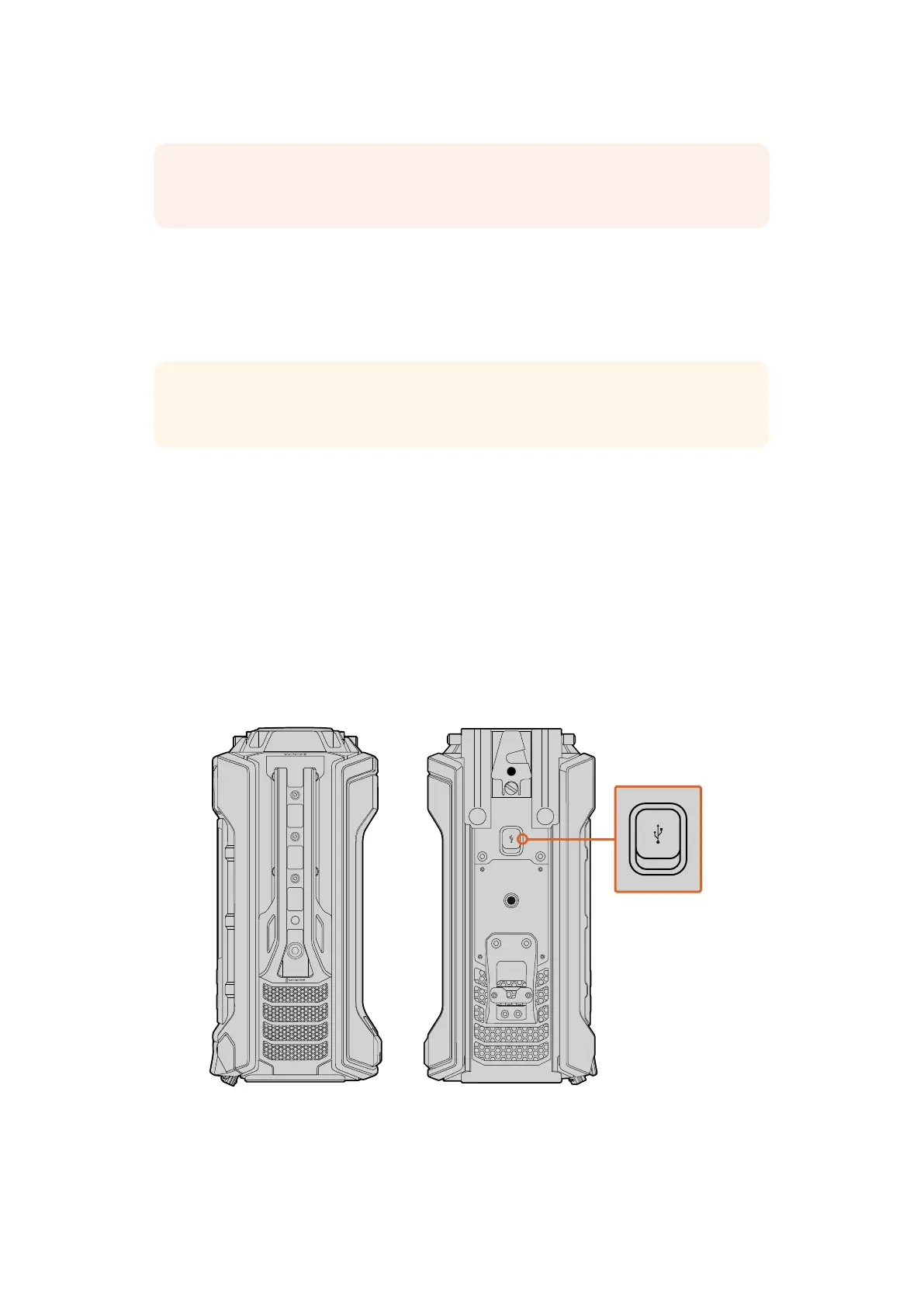

Blackmagicdesign URSA - Kameraoberseite und -Unterseite; Touchscreens

Anschlüsse an der rechten Seite des Kamerarückens erlauben den Anschluss von 12V-Strom über den
vierpoligen XLR-Verbinder. Über die BNC-Anschlüsse SDI-In und SDI-Out können Videosignale bis zu
12G-SDI an die und von der Blackmagic URSA gesendet werden. Zudem gibt es einen Timecode-
Eingang und -Ausgang sowie einen BNC-Referenzeingang für die Synchronisierung Ihres Videos mit
einem externen Referenzsignal.
Kameraoberseite und -unterseite
An der Kameraoberseite befinden sich mehrere robuste 3/8-Zoll-Gewinde. Mithilfe dieser kann die
Position des Haltegriffs angepasst oder Zubehör an Ihrer Kamera befestigt werden.
An der Unterseite finden Sie Befestigungspunkte für 15mm LWS-Schienen und VCT-14-Stativplatten.
Die Schienenbefestigungen entsprechen dem LWS-Leichtgewichtstandard und die Stativplatte lässt
sich an einem gängigen VCT-14-Stativ mit V-Lock befestigen, das meist in Produktionsumgebungen
verwendet wird.
Verbinden Sie die Blackmagic URSA über USB 2.0 mit Ihrem Computer, um ein Update der
Gerätesoftware durchzuführen. Im Abschnitt „Blackmagic Camera Setup Utility (Dienstprogramm)“
finden Sie weitere Informationen.
Touchscreens
Alle Workstations sind mit einem Touchscreen ausgestattet, damit Sie Ihre Aufnahmen kontrollieren,
Scopes ansehen, Einstellungen anwenden und Kamerafunktionen aktivieren können.
HINWEIS Weitere Informationen hierzu finden Sie im Abschnitt „Anbringen von Akkus“ in
diesem Handbuch.
TIPP Weitere Informationen über die seitlichen Anschlüsse am Geräterücken Ihrer Blackmagic
URSA finden Sie im Abschnitt „Anschlüsse der Kameraassistenz- und der Audio-Station“.
