Connecteurs de la station de travail pour
l'assistant et pour l'audio

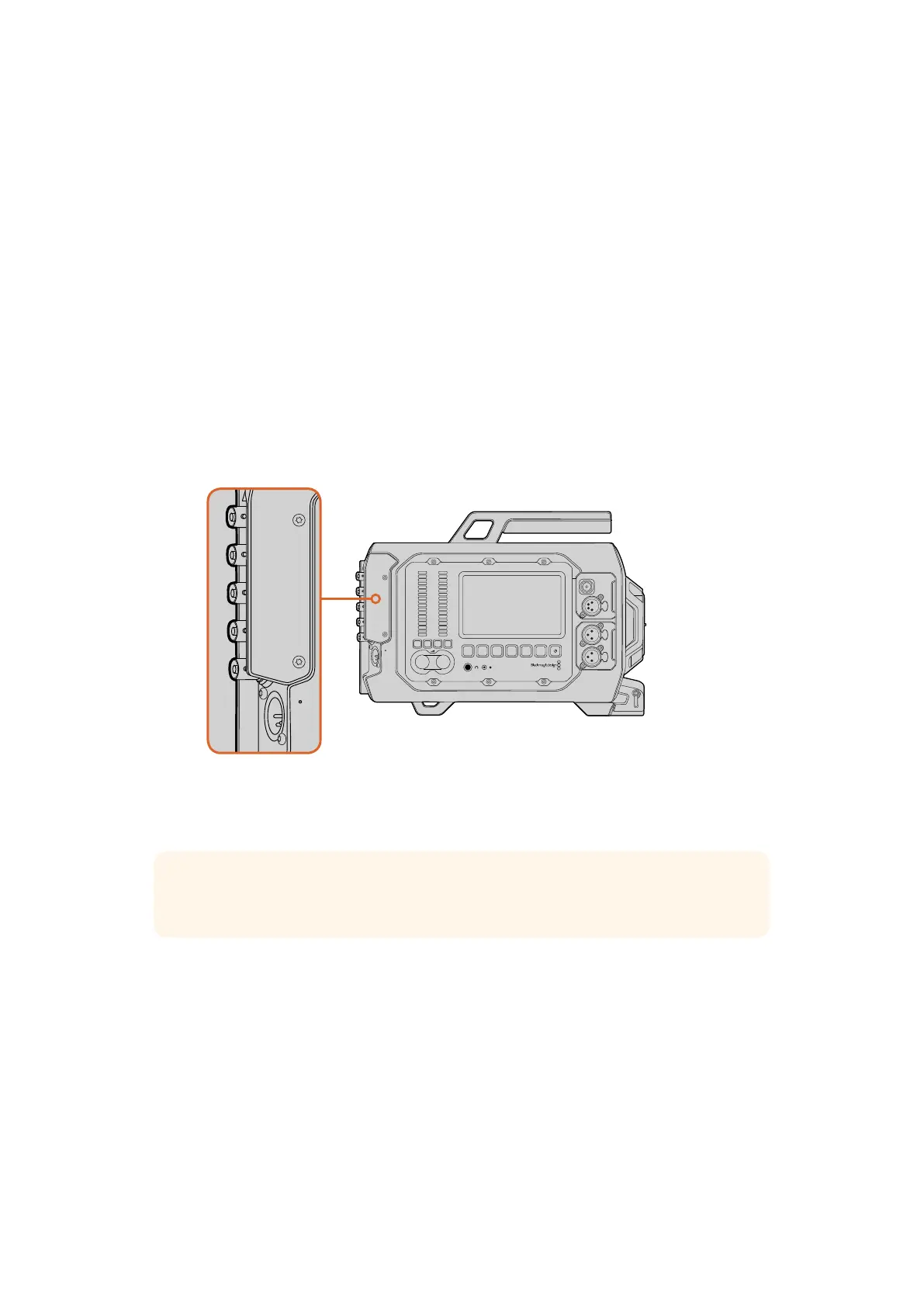

Tous les connecteurs audio et vidéo sont accessibles sur la station pour l'assistant et pour l'audio. La
position des connecteurs BNC sur la face arrière de la caméra permet de connecter facilement les
câbles sur le côté ou sur l'arrière et sont ainsi facilement identifiables.
Sortie SDI
La sortie 12G-SDI de la Blackmagic URSA permet d'acheminer des signaux vidéo HD et Ultra HD
vers du matériel SDI, tel que des grilles de commutation, des moniteurs, des périphériques de
capture SDI et des mélangeurs broadcast.
Entrée SDI
Si la Blackmagic URSA est connectée à un mélangeur pour la production en direct, la sortie de programme du
mélangeur doit être connectée à l'entrée 12G-SDI de la caméra. Vous pouvez alors visionner le programme
provenant du mélangeur en appuyant sur le bouton PGM de l'écran rabattable. Cette entrée peut également
être utilisée pour lire le flux acheminé par un enregistreur externe. Vous pouvez ensuite choisir entre
l'image de la caméra et le flux provenant de l'enregistreur externe en appuyant sur le bouton PGM.
Utilisez les connecteurs BNC de la face arrière de la caméra pour envoyer ou recevoir le timecode et
le signal 12G-SDI, mais aussi pour synchroniser le signal de référence externe. Connectez des sources
d'alimentation via les connecteurs XLR à 4 broches.
Entrée de référence
Synchronisez la Blackmagic URSA avec un signal de référence standard, tel que Blackburst ou
TriSync, à l’aide du connecteur BNC REF IN Cette connexion synchronisera la URSA avec d'autres
équipements vidéo SDI, notamment lorsque plusieurs caméras sont connectées à un mélangeur.
Entrée timecode
Enregistrez le timecode provenant d'autres équipements professionnels vidéo et audio, tels que les
consoles de mixage audio et claps, à l’aide du connecteur BNC TIMECODE IN. Cette connexion
facilite la synchronisation de l'audio et de la vidéo pendant la phase de postproduction.
Sortie timecode
Envoyez le timecode de la URSA vers d'autres matériels vidéo professionnels à l’aide du connecteur
BNC TIMECODE OUT.
REC
ZOOM
DISP
PGM
1
CFAST
IRIS
FOCUS
REC
IRIS
FOCUS PEAK DISP MENU SLATE
2
IRIS
SDI OUT
0
-6
-12
-18
-24
-30
-36
-42
-48
L R
SDI IN
REF IN
TIMECODE IN
TIMECODE OUT
12V
CH1
SOLO
CH1
MUTE
CH2
MUTE
CH2
SOLO
FOCUS PEAK DISP MENU SLATE
PUSH PUSHPUSH
REC
ZOOM
DISP
PGM
1
CFAST
IRIS
FOCUS
REC
IRIS
FOCUS PEAK DISP MENU SLATE
2
IRIS
SDI OUT
0
-6
-12
-18
-24
-30
-36
-42
-48
L R
SDI IN
REF IN
TIMECODE IN
TIMECODE OUT
12V
CH1
SOLO
CH1
MUTE
CH2
MUTE
CH2
SOLO
FOCUS PEAK DISP MENU SLATE
PUSH PUSHPUSH
CONSEIL Tout signal vidéo connecté à l'entrée 12G-SDI de la caméra apparaîtra sur l'écran
rabattable lorsque vous appuierez sur le bouton PGM.
