Para colocar objetivos con montura PL:
1 Abra el aro de seguridad de la cámara girándolo hacia la izquierda hasta que se detenga.
2 Haga coincidir una de las cuatro pestañas del objetivo con el perno de sujeción situado
en la montura de la cámara. Compruebe que el objetivo esté alineado correctamente para
poder ver sus marcas con facilidad.
3 Ajuste el aro de seguridad girándolo hacia la derecha.
4 Para quitar el objetivo, gire el aro de seguridad hacia la izquierda hasta que se detenga y
luego retírelo con cuidado.

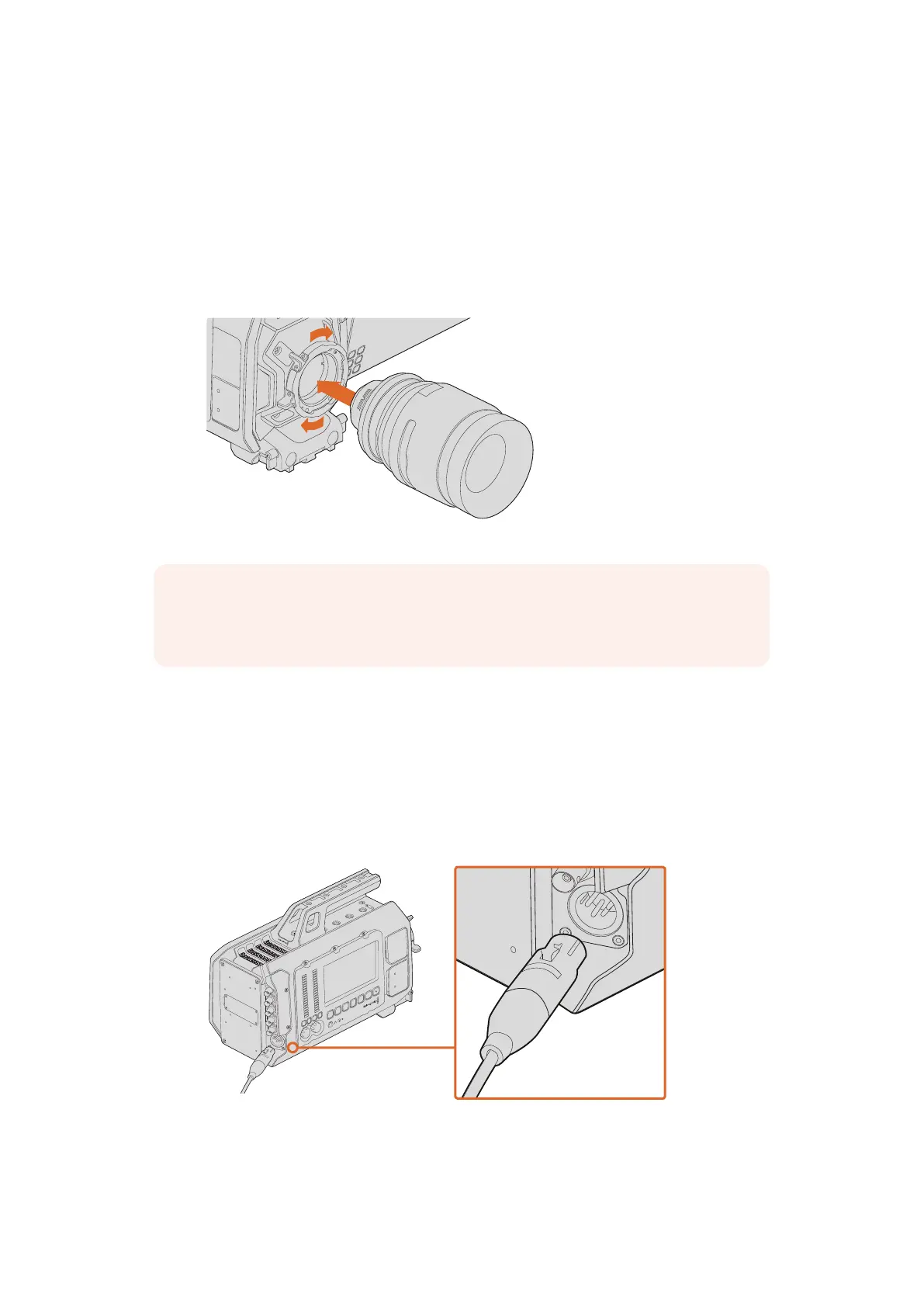

Montaje y retiro de un objetivo PL en el modelo Blackmagic URSA
Encendido de la cámara
Luego de colocar el objetivo en la cámara, es necesario suministrarle corriente eléctrica. La forma
más rápida de hacerlo es conectando el transformador de 12 V incluido.
Para conectar una fuente de alimentación externa:
1 Conecte el enchufe del transformador a la red de suministro eléctrico.
2 Enchufe el conector XLR del transformador a la entrada de alimentación (12-20 V) de
la cámara.
Utilice el transformador de 12 V para suministrar corriente eléctrica a la cámara.
Si hay una batería y una fuente de alimentación externa conectadas simultáneamente, la cámara solo
utilizará la corriente suministrada por esta última. Al desconectarla, la cámara funcionará con la batería.
SDI OUT
SDI IN
REF IN
+12V
TIMECODE IN
CH1
SOLO
CH2
SOLO
CH1
MUTE
CH2
MUTE
IRIS
FOCUS
PEAK
DISP
MENU
AUDIO IN
SDI OUT
+12V OUT
SLATE
TIMECODE OUT
0
-6
-12
-18
-24
-30
-36
-42
-48
NOTA: Cuando no hay ningún objetivo colocado en la cámara, el filtro de vidrio que cubre
el sensor queda expuesto al polvo y la suciedad, por lo cual se recomienda cubrirlo con la
tapa protectora.
IRIS
SDI OUT
SDI IN
REF IN
TIMECODE IN
L
R
TIMECODE OUT
+12V
CH1
SOLO
CH1
MUTE
CH2
SOLO
CH2
MUTE
FOCUS
PEAK
DISP
AUDIO IN
12V OUT
SDI OUT
MENU
SLATE
0
-6
-12
-18
-24
-30
-36
-42
-48
IRIS
SDI OUT
SDI IN
REF IN
TIMECODE IN
L
R
TIMECODE OUT
+12V
CH1
SOLO
CH1
MUTE
CH2
SOLO
CH2
MUTE
FOCUS
PEAK
DISP
AUDIO IN
12V OUT
SDI OUT
MENU
SLATE
0
-6
-12
-18
-24
-30
-36
-42
-48
305305Primeros pasos
