Blackmagicdesign URSA - Face Supérieure Et Inférieure; Écrans Tactiles

Les connecteurs situés sur la face droite de l'appareil permettent d'acheminer une source
d'alimentation 12V via le connecteur XLR à 4 broches. Des signaux vidéo de 12G-SDI peuvent être
envoyés par la Blackmagic URSA ou acheminés vers d'autres appareils via les entrées SDI et les
connecteurs BNC. La caméra comprend également une entrée et une sortie de timecode ainsi
qu'une entrée BNC de référence pour synchroniser les vidéos au signal de référence externe.
Face supérieure et inférieure
La face supérieure comprend des pas de vis 3/8" robustes pour régler la position de la poignée
supérieure, ou pour fixer des accessoires sur la caméra.
Sur le côté, vous trouverez une fixation standard LWS 15mm pour fixer les tiges et des pas de vis
pour fixer la semelle VCT-14. Ces fixations sont compatibles avec les tiges LWS et avec les semelles
VCT-14 habituellement utilisées dans les environnements broadcast.

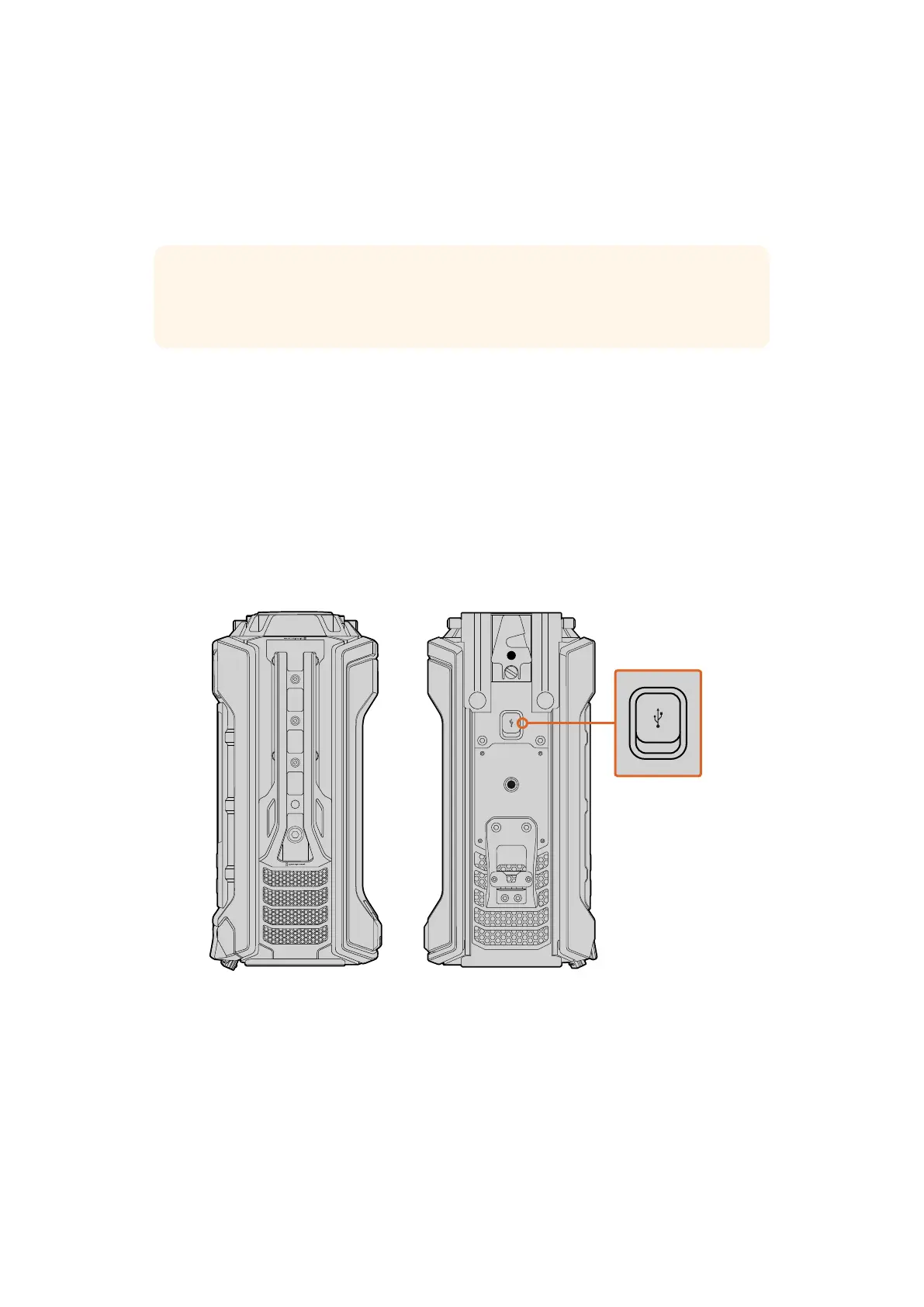

Pour mettre à jour le logiciel interne de la Blackmagic URSA à jour, connectez le port USB 2.0 à votre
ordinateur. Pour plus d'informations, consultez la section « Utilitaire Blackmagic Camera Setup » de
ce manuel.
Écrans tactiles
Chaque station de travail dispose d'un écran tactile qui permet de contrôler les enregistrements,
de visualiser les scopes, d'appliquer des paramètres et d'activer les fonctionnalités de la caméra.
CONSEIL Pour plus d'information concernant les connecteurs latéraux situés sur la face
arrière de la Blackmagic URSA, consultez la section « Station de travail pour l'assistant et
pour l'audio » de ce manuel.
