Установка собственной аккумуляторной пластины на заднюю панель
1
Открутив четыре винта
,
снимите крышку
Molex
с задней панели
Blackmagic
URSA.
Под
крышкой находится силовой
12-
контактный разъем
Molex
55959-1230.
2
Соедините силовой
12-
контактный разъем
Molex
55959-1230
на
Blackmagic
URSA
с
разъемом аккумуляторной пластины
.
3
Закрепите аккумуляторную пластину на корпусе
Blackmagic
URSA
с помощью четырех
винтов
M3.
Убедитесь в том
,
что кабель утоплен в предназначенный для него канал и не
зажат между двумя поверхностями
.
После установки аккумуляторной пластины камера будет готова к работе с батареей
V-Mount
или
Gold
Mount.
Использование аккумуляторной пластины

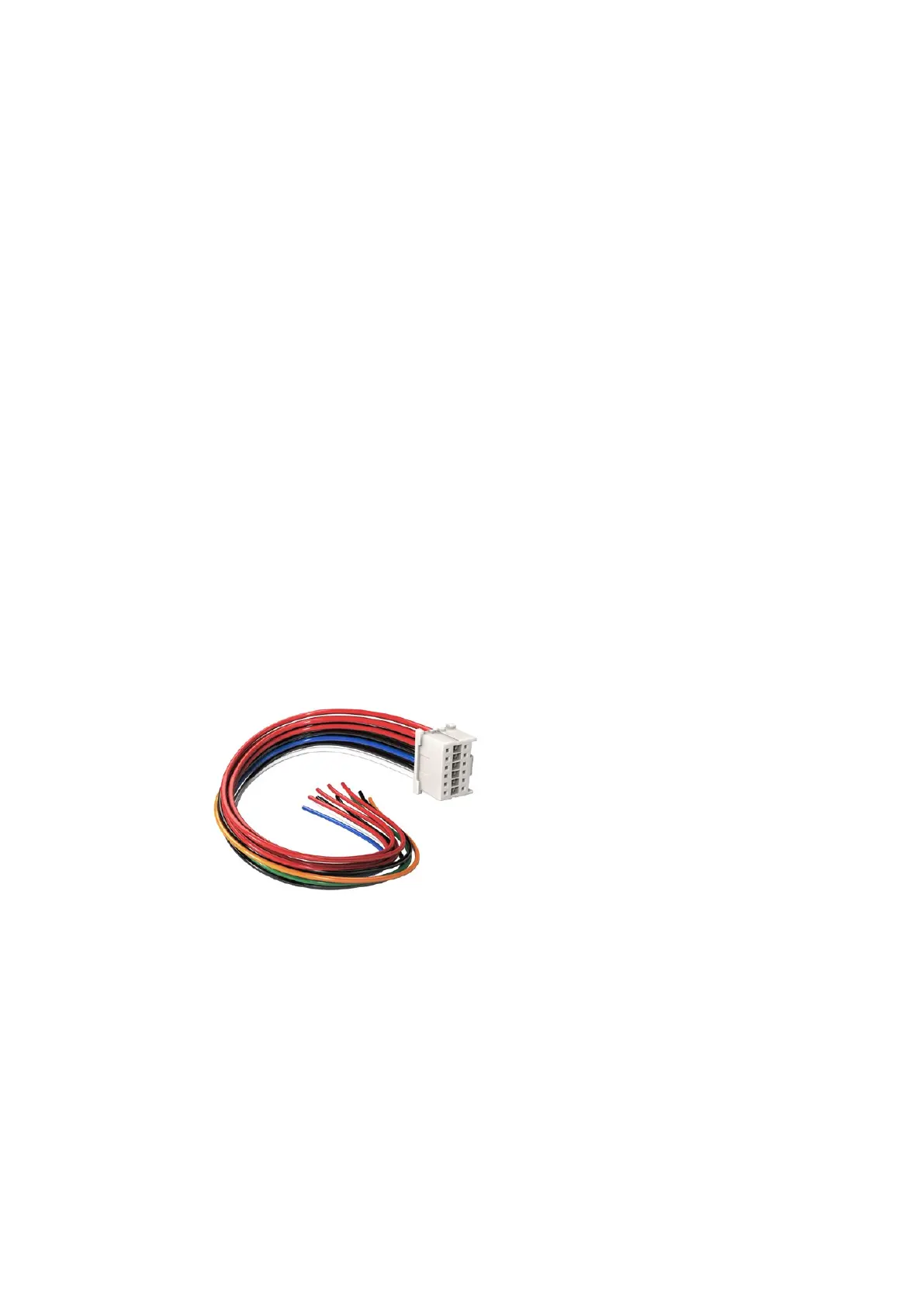

Соединительный кабель и разъем
Если у вас нет готовой аккумуляторной пластины для
URSA
и вы хотите модифицировать уже
имеющуюся
,
используйте прилагаемый соединительный кабель и разъем
.
Эти аксессуары можно
также приобрести через местное представительство
Blackmagic
Design.
Порядок подключения кабеля и разъема к аккумуляторной пластине
1
Снимите изоляцию приблизительно на
1,25
см с каждого конца всех красных и
черных проводов
.
2
Припаяйте все четыре красных провода
("Batt")
к соответствующему положительному
проводу аккумуляторной пластины
.
3
Припаяйте все четыре черных провода
("GND")
к соответствующему отрицательному
проводу аккумуляторной пластины
.
Выполните надежную изоляцию в местах соединения
.
Чтобы модифицировать имеющуюся аккумуляторную пластину
для установки на
Blackmagic
URSA,
используйте прилагаемый
кабель и разъем
,
которые можно также приобрести через местное
представительство
Blackmagic
Design
Теперь камера может получать питание от батареи
.
Для выхода
12
В и состояния батареи можно
подключить дополнительные провода
.
Обратитесь к документации аккумуляторной пластины и
используйте схему и таблицу на этой странице
.
Если вам нужна помощь
,
посетите раздел поддержки
на странице
www.blackmagicdesign.com/support.
568
Установка аккумуляторной батареи
