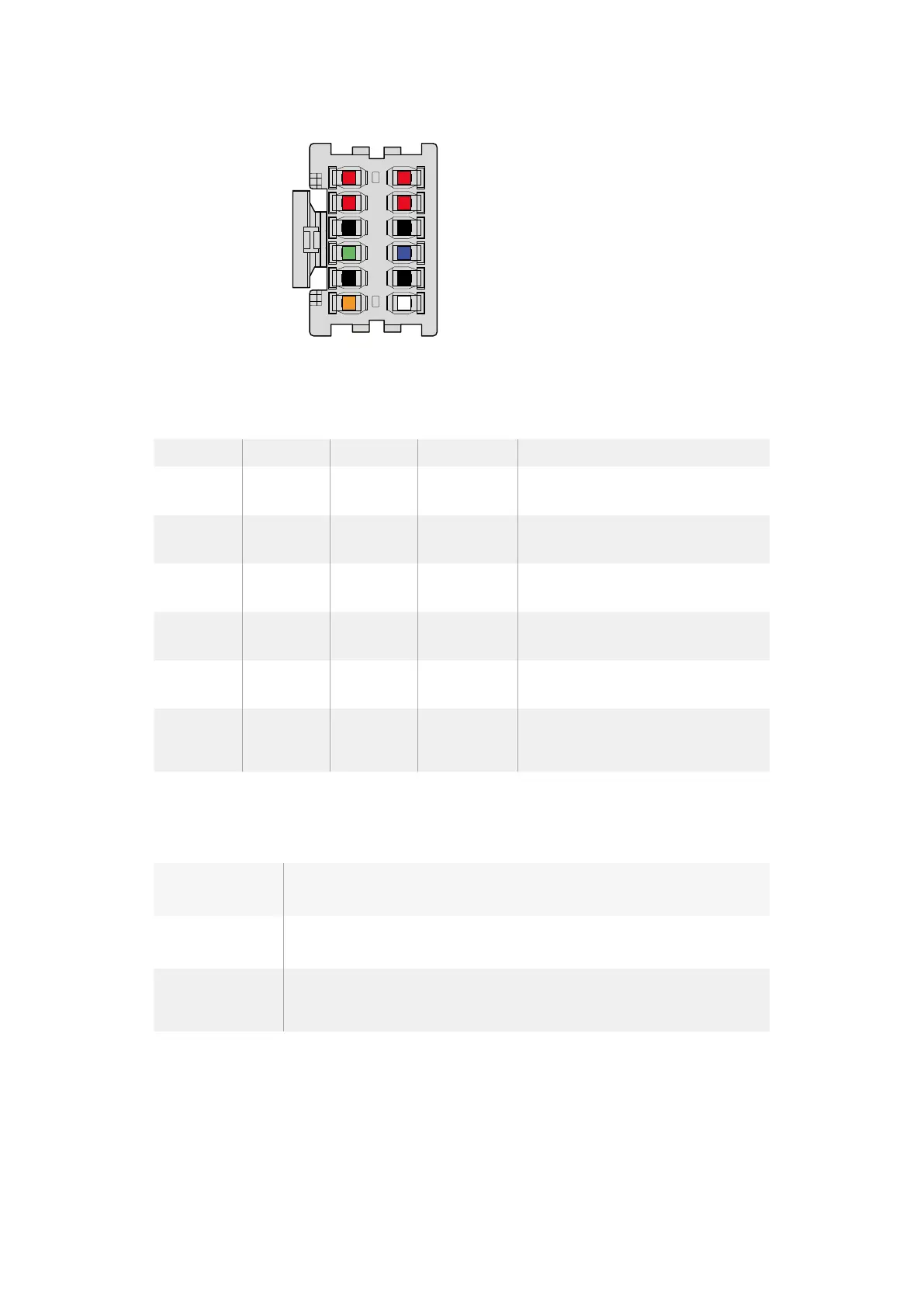

Корпус адаптера
(
вид сзади
).
Описание каждого контакта см
.
в таблице распайки
.
Таблица распайки
Контакты Сигнал Цвет Направление Описание
1, 2, 3, 4 Batt
Красный к
URSA 12-20
В
5, 6, 9, 10 GND Black – –
7 Monitor0
Синий к
URSA
Уровень батареи или линия передачи
данных со свободным стоком
(20
В макс
.)
8 Monitor1
Зеленый к
URSA
Линия счетчика времени с открытым
стоком
(3,4
В макс
.)
12 +12 V out
Оранжевый от
URSA
Стабилизируемое выходное напряжение
12
В силой тока
1,5
А макс
. (18
Вт
)
11 EnableN
Белый к
URSA
Подключите к
GND
для активации
+12 V
out.
Если
+12 V out
не используется
,
оставьте в свободном положении
.
Каждый контакт
Batt
и
GND
рассчитан на
3
А
.
Все контакты
Batt
и
GND
должны быть подсоединены
.
Чтобы отслеживать состояние батареи на пластинах
Anton Bauer, IDX
и
Blueshape,
используйте
таблицу ниже
.
Anton Bauer
Соедините бело
-
синий провод с синим проводом корпуса на контакте
7.
IDX
Соедините зеленый провод с зеленым проводом корпуса на контакте
8,
а серый
провод — с синим на контакте
7.
Blueshape
Соедините синий провод с маркировкой
"SMBD"
с зеленым проводом корпуса
на контакте
8.
Соедините коричневый провод с маркировкой
"SMBD"
с синим
проводом корпуса на контакте
7.
Все неиспользуемые провода следует обрезать как можно ближе к тыльной поверхности разъема
.
Batt 2
Batt 4
GND 6
Monitor 1 8
GND 10
+12V Out 12
1 Batt
3 Batt
5 GND
7 Monitor0
9 GND
11 EnableN
569
