Blackmagicdesign URSA - カメラアシスト; オーディオステーションのコネクター

カメラアシスト
/
オーディオステーションのコネクター
オーディオおよびオー ディオコネクター は 、すべてカメラアシスト
/
オーディオステーションからアクセス
できます。カメラのリアパネルにある
BNC
コネクターはカメラの横または後ろから接 続できるよう配置さ
れ て お り 、識 別 も 簡 単 で す 。
SDI
出 力（
SDI

OUT
）
Blackmagic URSA
の
12G-SDI
出力は、ルーター、モニター、
SDI
キャプチャーデバイス、放送スイッチャー
などの
SDI
デバイスに、
HD
、
Ultra HD
ビデオを送信します。
SDI
入 力（
SDI

IN
）
Blackmagic URSA
をスイッチャーに接続してライブプロダクションを行う場合、スイッチャーのプログラ
ム出力を
Blackmagic URSA
の
12G-SDI
入 力 に 接 続 し ま す 。開 閉 式 モ ニ タ ー の
PGM
ボ タ ン を 押 す と 、ス イ ッ
チャーのプログラム出力を確認できます。カメラのプログラム入力は、外部レコーダーの再生出力の接続
にも使 用できます。カメライメージまたは外部レコーダーからのフィードの選 択には「
PGM
」
ボタンを 使 用します。

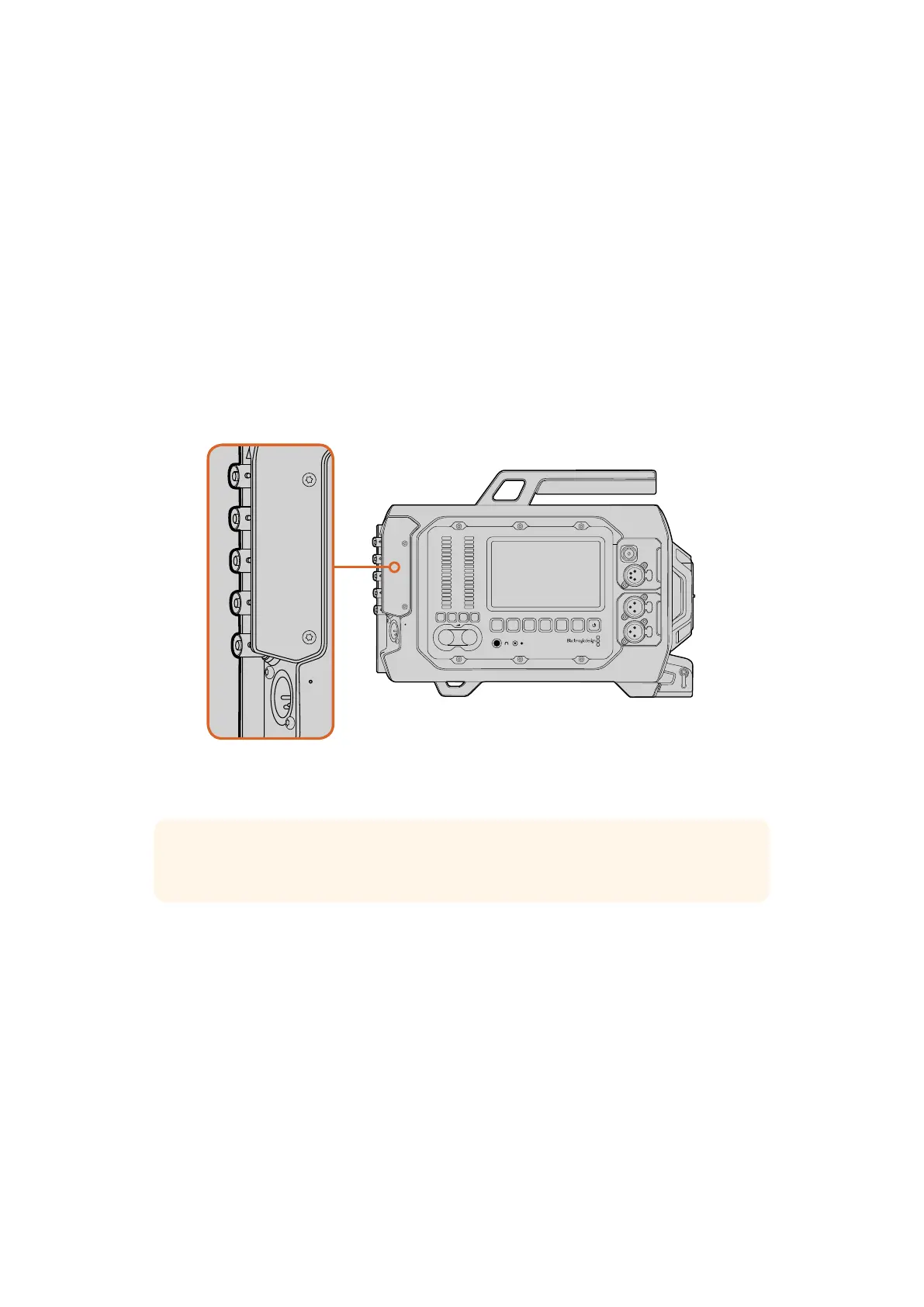

リアパネル の
BNC
コネクターは 、タイムコードの入 出力、外 部リファレンス信号への同期、
12G-SDI
ビデオの入出力が可能。
4
ピン
XLR
コネクターで 外 部 電 源 に 接 続 。
リファレンス 入 力
ブラックバースト、
3
値シンクなどの一 般的なリファレンス入 力を、リファレンス入力
BNC
コ ネ ク タ ー（
REF
IN
）に 接 続 し 、
Blackmagic URSA
を同期します。これにより、
Blackmagic URSA
を複 数のカメラを 接 続し
たスイッチャーなど、他の
SDI
ビデオ機器と同期できます。
タイム コ ード入 力
Blackmagic URSA
の タイムコ ード入 力
BNC
コ ネ ク タ ー（
TIMECODE IN
）に 、オ ー デ ィ オ ミ キ サ ー 、デ ジ タ
ルカチンコなどのプロ仕様オーディオ
/
ビ デ オ 機 器 を 接 続 し て 、タ イ ム コ ー ド を 記 録 し ま す 。こ れ に よ り 、ポ
ストプ ロダクションでオー ディオと映 像 を 正 確 に 同 期で きます。
タイム コ ード出 力
タイム コ ード 出 力
BNC
コ ネ ク タ ー（
TIMECODE OUT
）を 接 続 し て 、
Blackmagic URSA
から他のプロ仕様
ビデオ機器にタイムコードを送信します。
REC
ZOOM
DISP
PGM
1
CFAST
IRIS
FOCUS
REC
IRIS
FOCUS PEAK DISP MENU SLATE
2
IRIS
SDI OUT
0
-6
-12
-18
-24
-30
-36
-42
-48
L R
SDI IN
REF IN
TIMECODE IN
TIMECODE OUT
12V
CH1
SOLO
CH1
MUTE
CH2
MUTE
CH2
SOLO
FOCUS PEAK DISP MENU SLATE
PUSH PUSHPUSH
REC
ZOOM
DISP
PGM
1
CFAST
IRIS
FOCUS
REC
IRIS
FOCUS PEAK DISP MENU SLATE
2
IRIS
SDI OUT
0
-6
-12
-18
-24
-30
-36
-42
-48
L R
SDI IN
REF IN
TIMECODE IN
TIMECODE OUT
12V
CH1
SOLO
CH1
MUTE
CH2
MUTE
CH2
SOLO
FOCUS PEAK DISP MENU SLATE
PUSH PUSHPUSH
作業のこつカメラの
12G-SDI
入力に接続されたすべてのビデオ信号は、プログラムボタン「
PGM
」
を押 すと開 閉 式 モニター に 表 示 され ます。
9696
Blackmagic

URSA
の概 要とコネクター
