Blackmagicdesign URSA - 摄影机辅助功能和音频工作站接口

摄影机辅助功能和音频工作站接口
所有音频和视频接口都可以在摄影机辅助功能和音频工作站找到。摄影机后侧还设有
BNC
接 口 ，可
从 侧 面 或 后 侧 连 接 ，以 便 您 能 够 加 以 区 分 。
SDI
输出
Blackmagic URSA
的
12G-SDI
输出接口可将
HD
和
Ultra HD
视频输出到矩阵、监视器、
SDI
视频采集设备、
广播级切换台等
SDI
设备。
SDI
输入
将
Blackmagic URSA
的
12G-SDI
输入接口连接切换台的节目输出接口后，便可进行现场制作。完成
连 接 后 ，只 要 按 下 翻 折 式 监 视 器 上 的
PGM
按钮就可以查看切换台的节目输出信号了。摄影机的节目
输入还可以用来连接外接录像机的回放输出信号。这样一来，您只要使用
PGM
按钮就可以在摄影机
画面以及外接录像机的信号画面之间选择了。

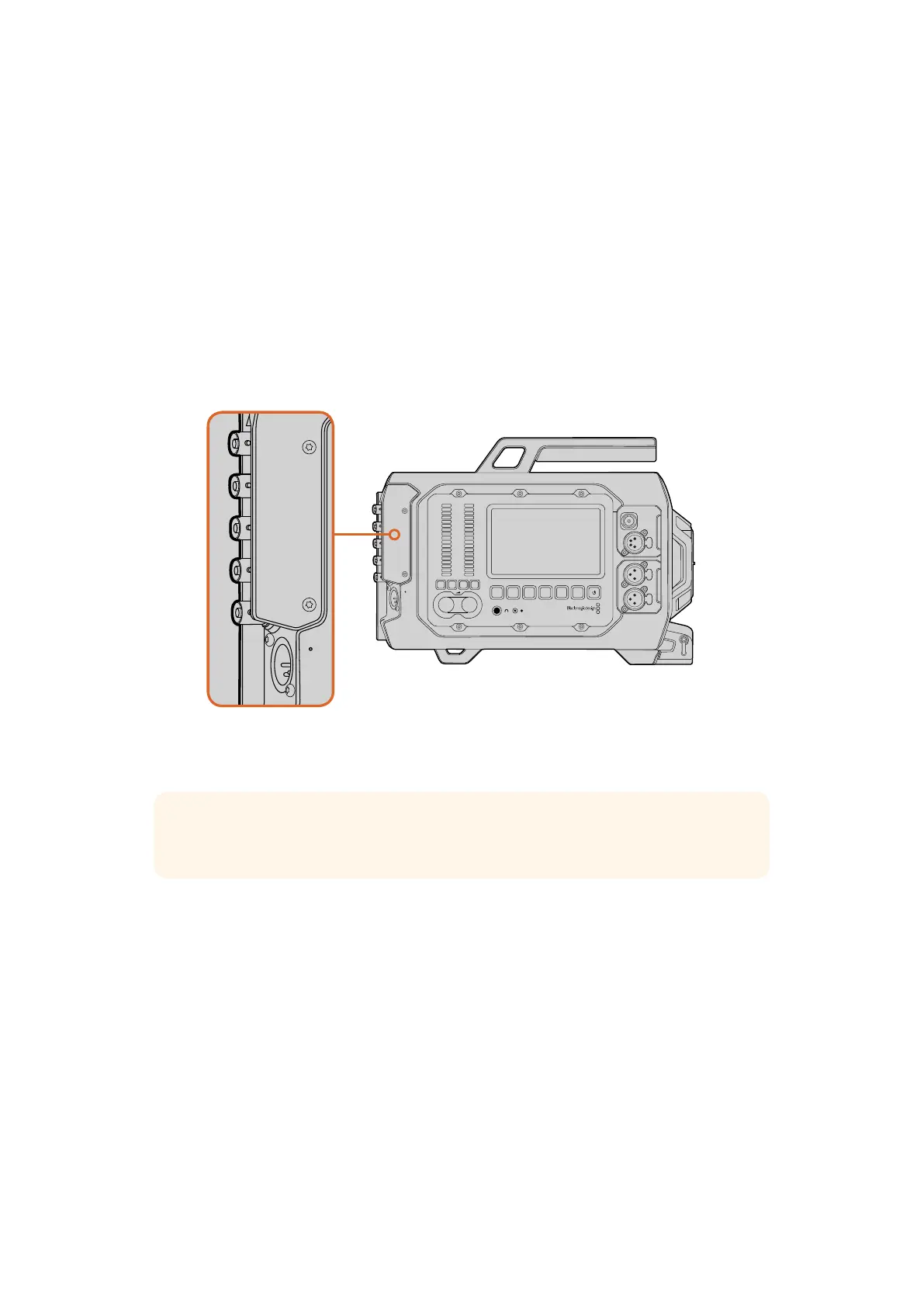

使用后面板的
BNC
接口可实现时间码输入输出、与外部信号同步以及
12G-SDI
视频输入输出。
使用
4
针
XLR
接口连接外部电源。
同步输入
连 接 到“
REF IN
”
BNC
接 口 后 ，可 让
Blackmagic URSA
同步到如黑场或三电平等常用同步信号。这样
一来，当遇到例如切换台连接了多台摄影机等情况时，您就能确保
Blackmagic URSA
和其它
SDI
视频
设备保持同步。
TIMECODE IN
（时间码输入）
将调音台和场记板等其它专业视音频设备连接到
Blackmagic URSA
的“
TIMECODE IN
”
BNC
接口后，
您就可以从这些设备记录时间码了。这样可在后期制作时确保声画精准同步。
TIMECODE OUT
（时间码输出）
连 接“
TIMECODE OUT
”
BNC
接口后，
Blackmagic URSA
就可以将时间码发送到其它专业的视频设备。
REC
ZOOM
DISP
PGM
1
CFAST
IRIS
FOCUS
REC
IRIS
FOCUS PEAK DISP MENU SLATE
2
IRIS
SDI OUT
0
-6
-12
-18
-24
-30
-36
-42
-48
L R
SDI IN
REF IN
TIMECODE IN
TIMECODE OUT
12V
CH1
SOLO
CH1
MUTE
CH2
MUTE
CH2
SOLO
FOCUS PEAK DISP MENU SLATE
PUSH PUSHPUSH
REC
ZOOM
DISP
PGM
1
CFAST
IRIS
FOCUS
REC
IRIS
FOCUS PEAK DISP MENU SLATE
2
IRIS
SDI OUT
0
-6
-12
-18
-24
-30
-36
-42
-48
L R
SDI IN
REF IN
TIMECODE IN
TIMECODE OUT
12V
CH1
SOLO
CH1
MUTE
CH2
MUTE
CH2
SOLO
FOCUS PEAK DISP MENU SLATE
PUSH PUSHPUSH
提示 只 要 按 下 标 有“
PGM
”字样的节目按钮，即可在翻折式监视器上查看任何通过摄影
机
12G-SDI
输入连接的视频信号。
393393Blackmagic URSA
概述与接口
